剪叉式医用诊疗升降座椅结构设计

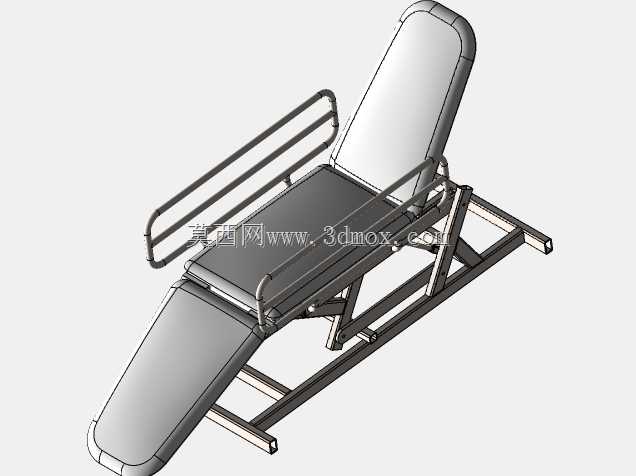

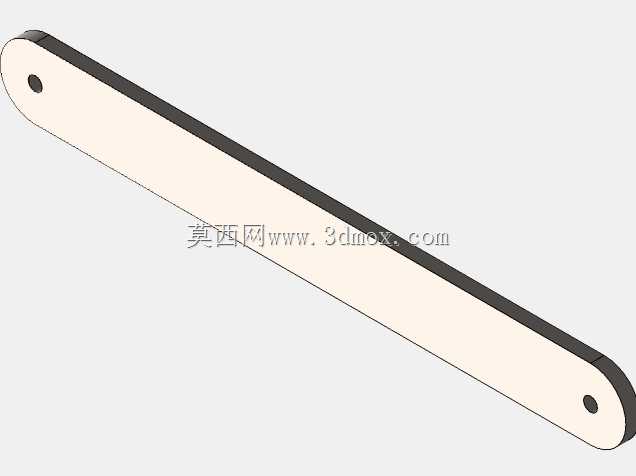

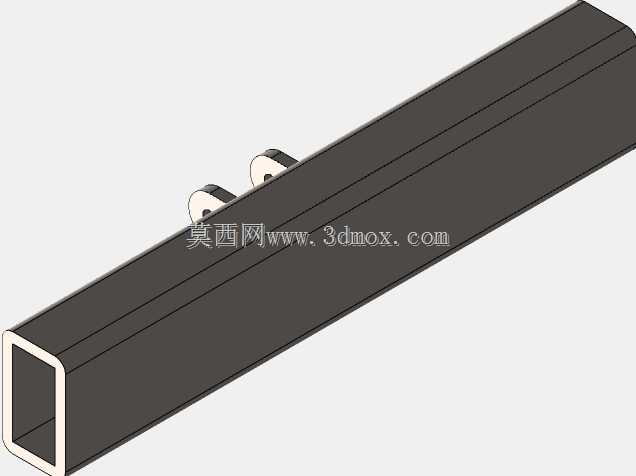

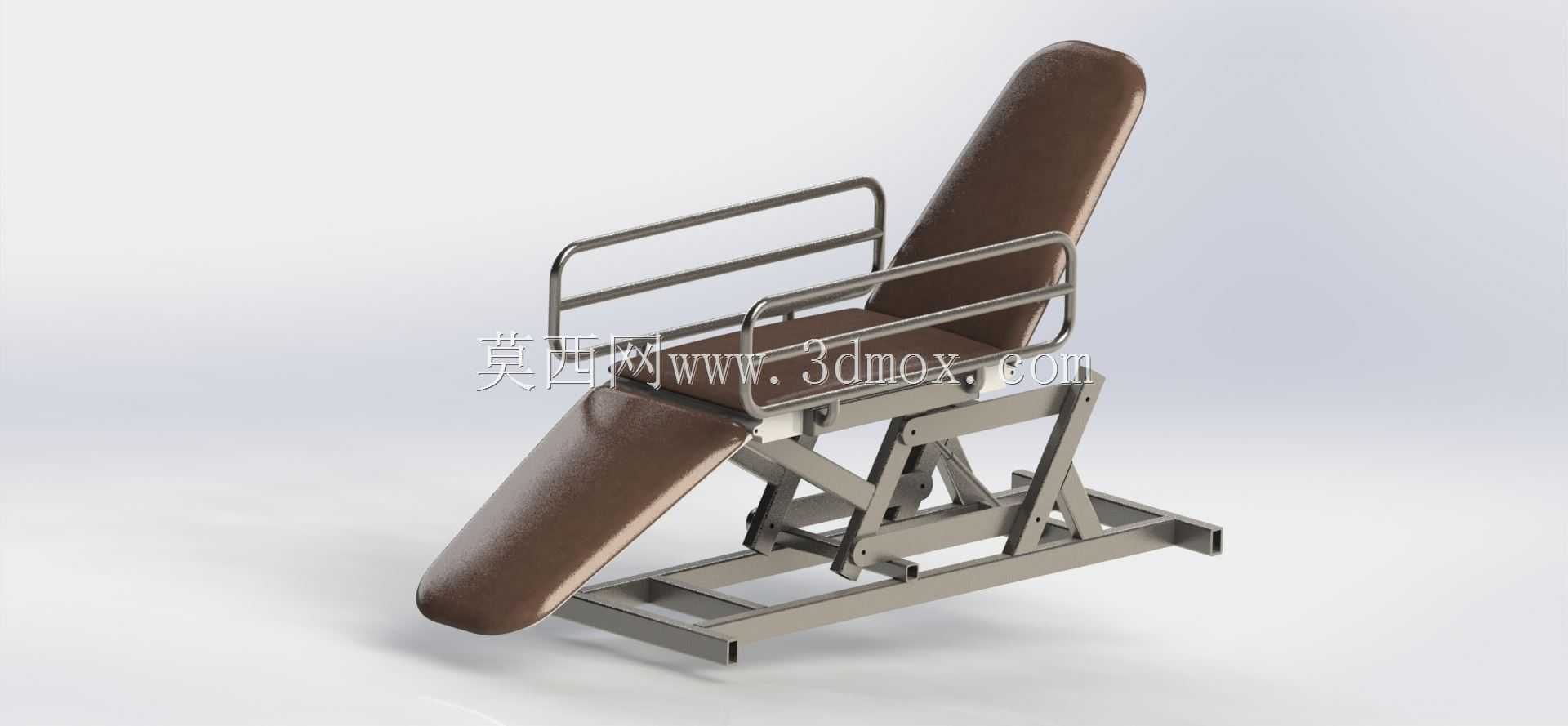

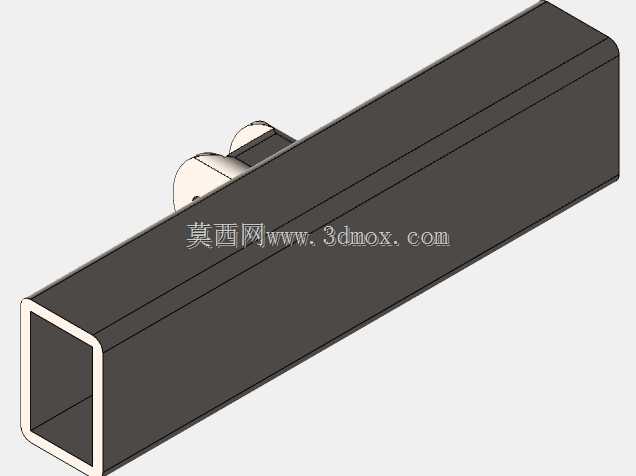

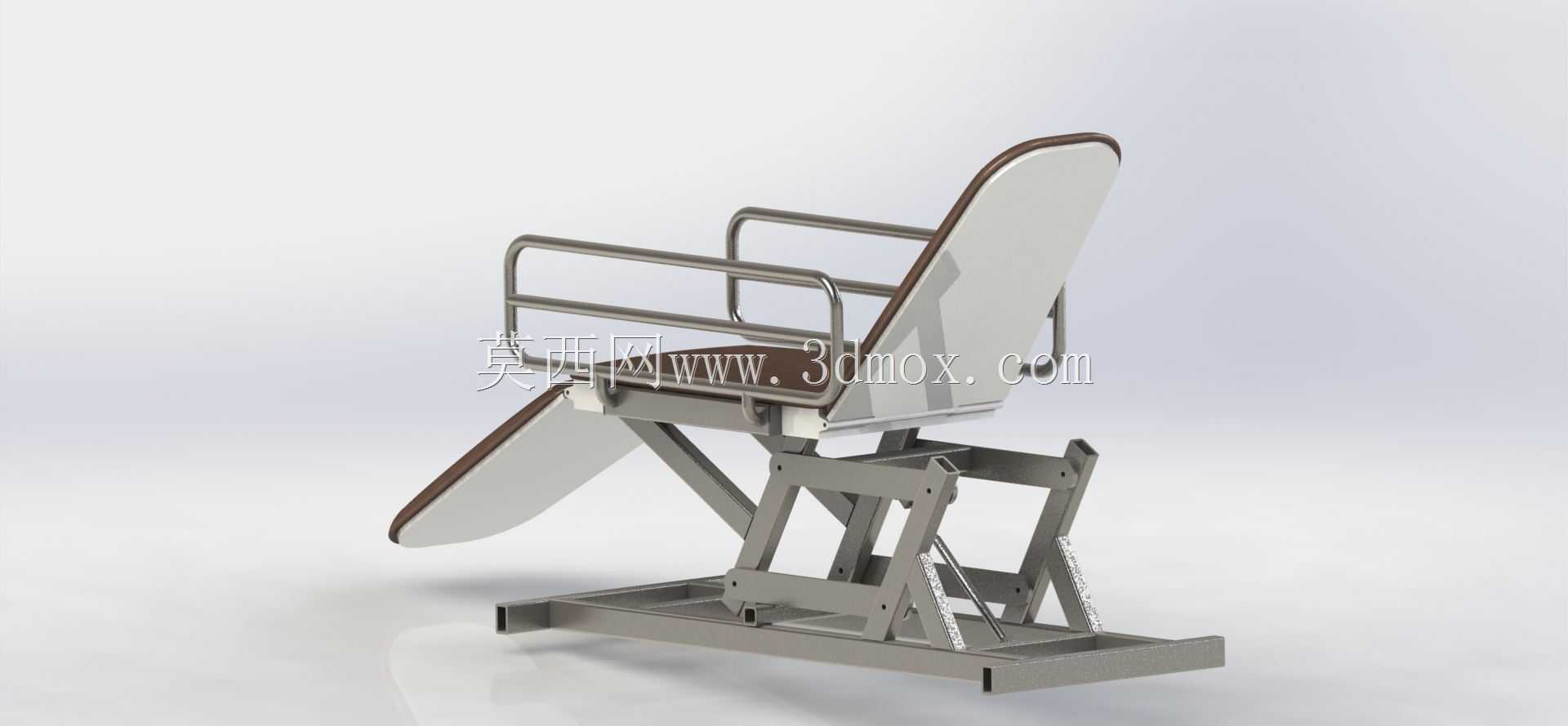

　　这款剪叉结构的医用升降座椅，主要面向基层诊所、社区卫生服务中心的常规诊疗场景设计，可适配全科问诊、创面处理、简单门诊操作等多种使用需求，解决固定高度诊疗椅无法适配不同身高医护操作、不同体位患者就诊的痛点。从结构逻辑来看，整套升降机构采用对称布置的剪叉臂组作为承载核心，剪叉臂的铰接点全部采用耐磨衬套配合销轴连接，既保证升降过程中无卡滞晃动，也能控制长期使用后的铰接间隙，避免座椅出现侧偏或升降顿挫。座椅的承载框架采用矩形钢管焊接成型，底部框架预留了地面膨胀螺栓安装孔位，安装时可根据诊室地面情况选择固定式安装或者加装防滑脚垫放置，整体安装边界控制在长1200mm、宽650mm的矩形区域内，最低位高度约420mm，

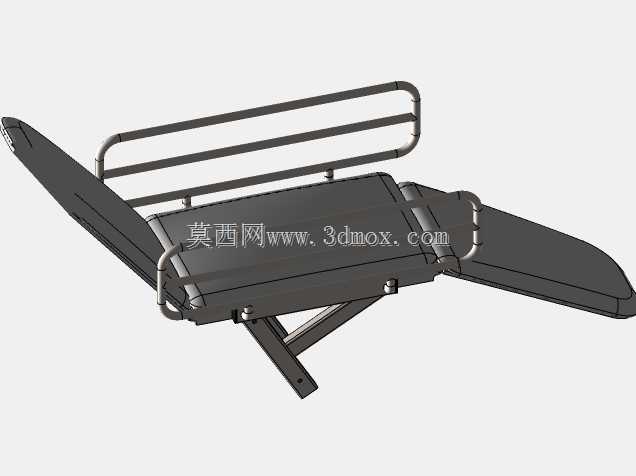

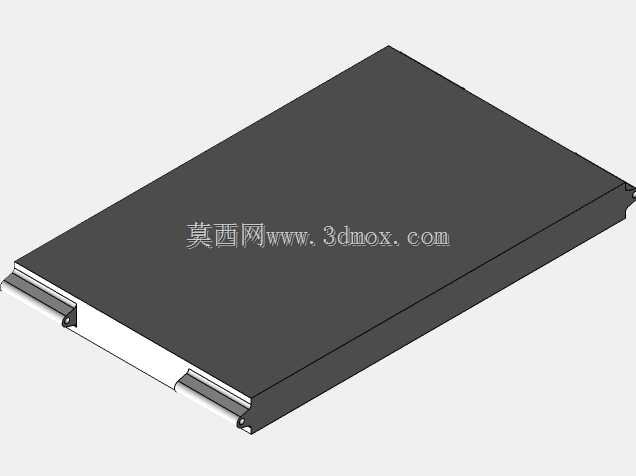

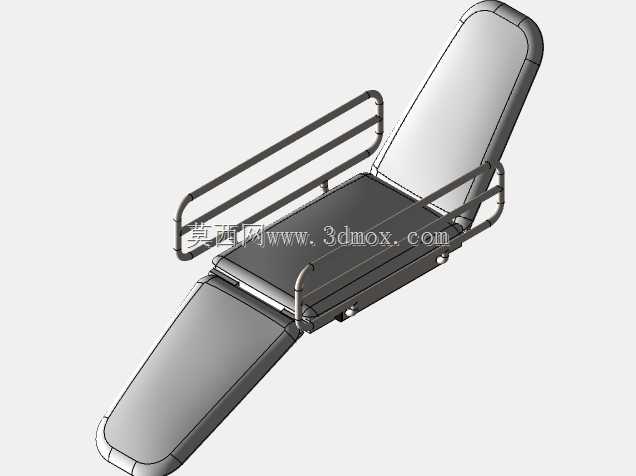

　　最高升降行程可达380mm，完全覆盖常规诊疗操作的高度需求。座椅的靠背与腿托部分采用分段式软垫结构，靠背可在0-75度范围内调整倾角，腿托可向下翻折至与座面齐平或者向下倾斜30度，方便患者调整到平卧、半坐、端坐等不同体位，两侧加装的不锈钢防护栏可在升降过程中或者患者调整体位时提供防护，避免侧倾风险。驱动部分采用摆线电机配合丝杠传动的方案，相比液压驱动不存在漏油风险，日常维护仅需定期给铰接点加注润滑脂即可，传动噪音控制在55分贝以内，不会对诊室环境造成干扰。设计过程中优先考虑了结构的冗余承载能力，整套剪叉机构的静态承载安全系数取到3.5，额定承载150kg的情况下，剪叉臂的应力集中区域最大应力远低于材料屈服强度，

　　即使遇到患者突然倚靠或者重心偏移的情况，也不会出现结构变形。座椅的软垫部分采用圆角过渡设计，所有金属框架的外露边缘都做了倒圆角包边处理，避免磕碰划伤，底部剪叉机构的运动间隙处全部加装了防护挡板，防止异物落入铰接区域造成卡滞，也避免患者或者医护的衣物、肢体卷入运动部件。在安装适配性上，整套座椅的底部框架预留了脚轮安装位，如果有移动使用需求，可加装4个带刹车的医用脚轮，方便在诊室内转移位置，固定使用时锁死脚轮即可保证稳定性。升降控制按钮设置在座椅侧方的扶手位置，医护可单手操作调整高度，控制回路带有上下限位保护，到达最高或者最低位置时会自动切断动力，避免机构超行程运行造成损坏。从实际使用场景出发，这款座椅相比传统固定高度诊疗椅，

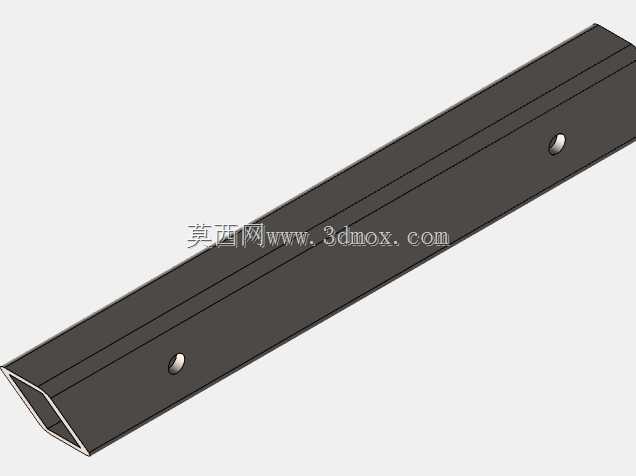

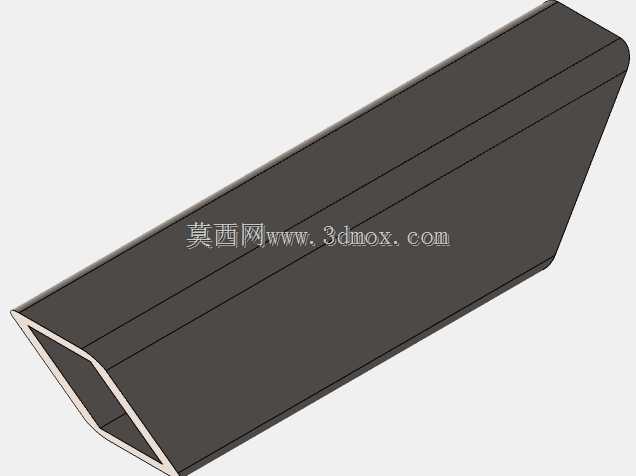

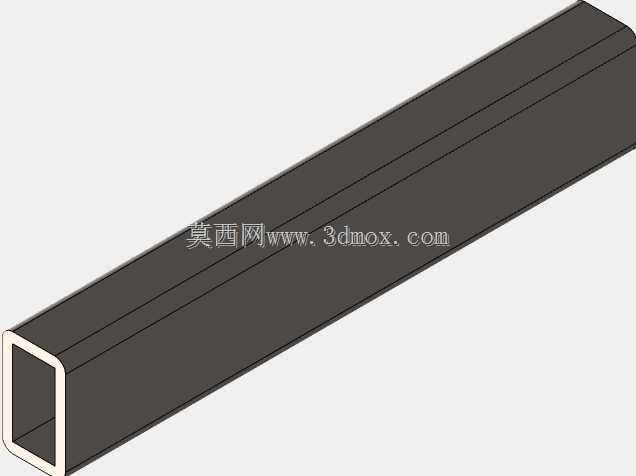

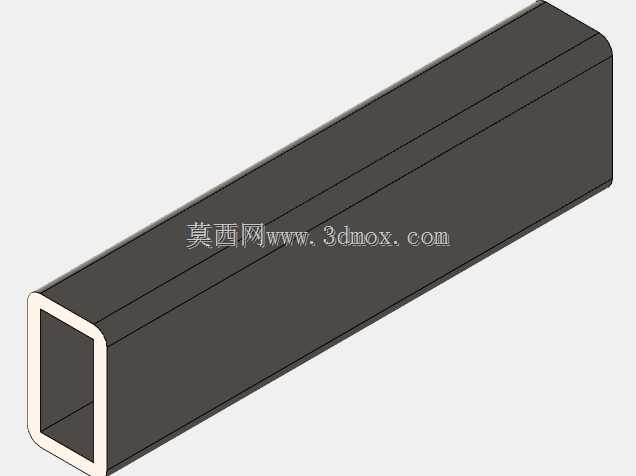

　　能让医护在操作时保持舒适的手臂高度，减少长期弯腰操作带来的职业劳损，同时升降过程平稳无冲击，对于行动不便的老年患者、术后患者，可将座椅降到最低位置方便患者落座，再升高到合适的诊疗高度，大幅提升就诊过程的便利性。结构设计过程中对剪叉臂的铰接点位置做了多轮优化，保证升降过程中座椅的水平度偏差不超过2度，不会出现前倾或者后倾的情况，座面的防滑软垫即使在座椅倾斜调整时也能保证患者不会滑动。整套机构的零部件通用性较强，剪叉臂采用标准矩形钢管切割成型，铰接销轴、紧固件全部采用标准件，后期维护更换配件无需定制，能有效降低使用方的维护成本。
