汽车驱动桥差速齿轮传动机构

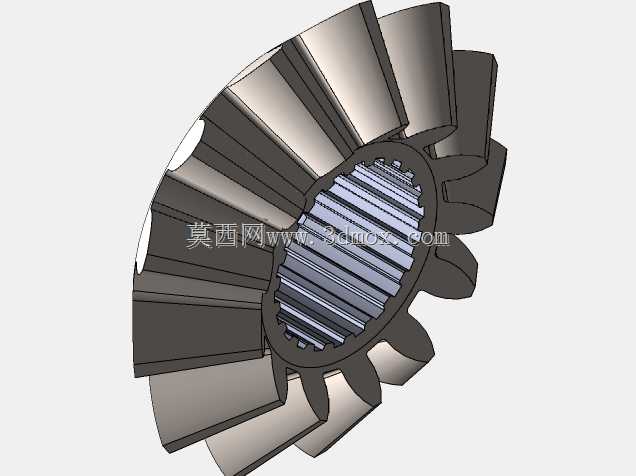

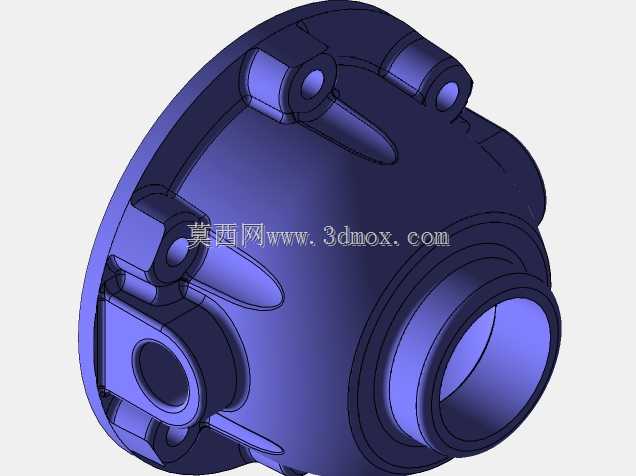

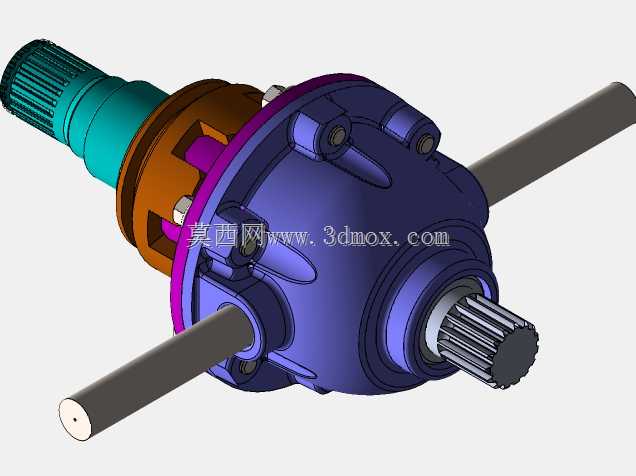

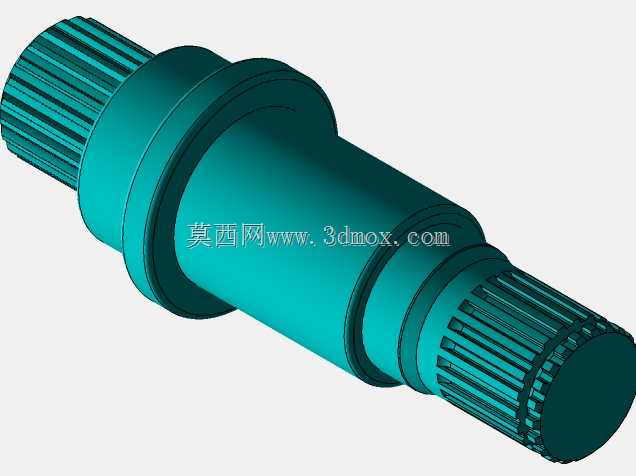

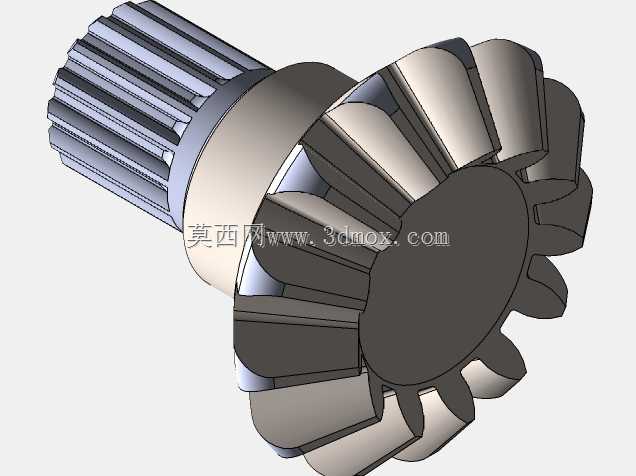

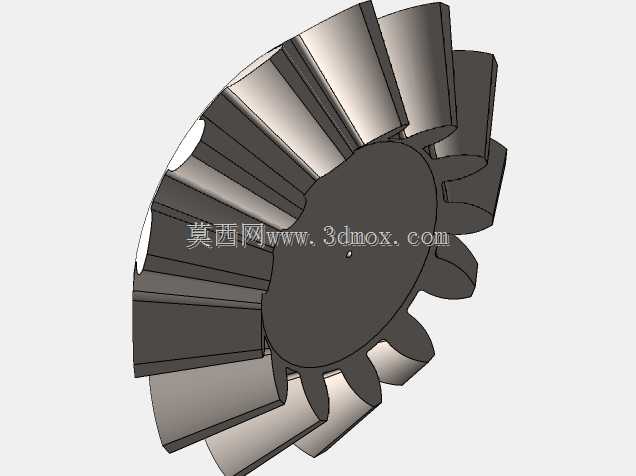

这套差速齿轮机构是汽车驱动桥核心传动部件，主要应用于乘用车辆、商用载货车辆的驱动桥总成内部，承担着动力传递与左右驱动轮转速差调节的核心作用，是保障车辆转弯、非平整路面行驶时车轮不打滑、不拖滞的关键结构。在车辆直线行驶时，该机构内的行星齿轮随差速器壳体整体公转，将输入动力均匀分配给左右两侧半轴齿轮，带动两侧驱动轮以相同转速转动，保证车辆直线行驶的稳定性，减少轮胎不必要的磨损；当车辆转弯或是行驶在坑洼、附着力不均的路面时，行星齿轮在公转的同时会绕自身轴自转，自动调整左右两侧半轴齿轮的转速差，让外侧车轮转速高于内侧车轮、高附着力车轮获得适配扭矩，既避免轮胎滑动摩擦造成的损耗，也能提升车辆行驶的操控性与通过性。从设计思路来看，这套机构采用对称式锥齿轮差速结构，整体以差速器壳体作为承载基体，壳体通过轴承安装在驱动桥的桥壳座孔内，主减速器从动齿轮固定连接在壳体法兰端，将主减速器传递来的动力输入差速器内部；十字形行星齿轮轴固定在壳体内部，四个行星齿轮套装在轴颈位置，与两侧的半轴齿轮保持常啮合状态，齿轮啮合面预留合理的啮合间隙，既保证传动顺畅，也能储存润滑脂减少齿面磨损。所有齿轮均采用渐开线锥齿形设计，齿面经过修形处理，可有效降低传动过程中的冲击与噪音，提升齿轮啮合的重合度，让动力传递更平稳。从安装边界来看，该机构输入端为花键连接结构，可与主减速器输出端精准对接，两侧伸出的半轴为花键轴结构，可直接插入半轴齿轮的内花键孔中实现扭矩传递，整体壳体的安装法兰、轴承位尺寸完全匹配常规驱动桥的安装空间，不需要额外改动桥壳结构即可完成装配；整体结构紧凑，在有限的桥壳内部空间内完成动力分配功能，壳体外部设置有加强筋结构，既提升壳体的结构强度，承受传动过程中的扭矩冲击，也能控制整体重量，符合汽车零部件轻量化的设计趋势。机构的密封结合面采用止口定位设计，装配后可有效防止桥壳内的润滑油泄漏，同时阻挡外部泥沙、杂质进入齿轮啮合腔室，延长部件的使用寿命。
