M17规格内外螺纹组合紧固件三维设计

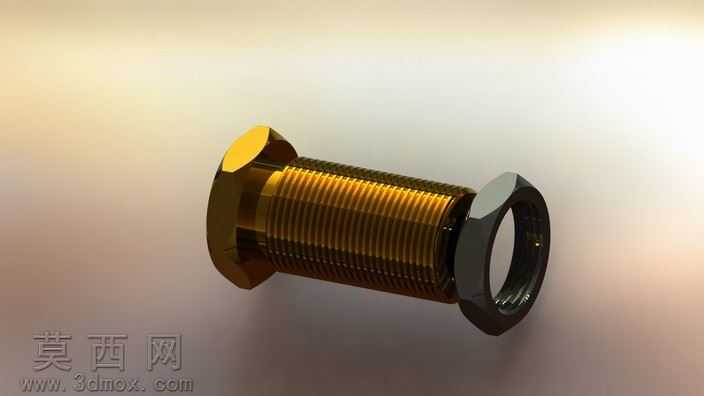

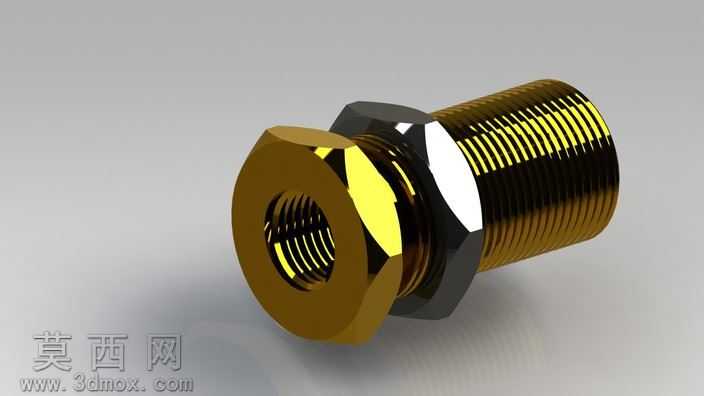

本作品为M17规格的螺丝螺母组合紧固件三维建模成果，建模阶段采用SolidWorks软件完成全参数化结构搭建，首先以旋转凸台特征构建主体外螺纹接头的基体轮廓，通过螺旋线扫描切除功能生成连续规整的外螺纹牙型，严格遵循普通螺纹的牙型角、螺距等标准参数，保证螺纹结构的工程实用性。针对配套的六角螺母部分，先绘制正六边形截面草图拉伸生成螺母基体，再通过扫描切除生成与外螺纹适配的内螺纹结构，同时对螺母的棱角位置做了工艺性倒角处理，避免实际生产中出现锐边割手、装配对位困难的问题。在结构设计上，该组合件采用穿板式安装结构，外螺纹接头中部设置限位六角凸台，可在安装时卡在安装板的定位孔处，实现轴向位置的快速固定，螺母旋合后可完成两个构件的紧密锁紧，整体结构紧凑，螺纹配合间隙控制在合理公差范围内，能够满足常规机械装配的连接强度需求。材质与渲染阶段，为还原金属紧固件的真实质感，分别为不同部件赋予了对应的金属材质：外螺纹接头主体采用黄铜材质，调整材质的反射率、粗糙度参数，模拟黄铜表面经机加工后的细腻金属光泽，中部限位六角凸台采用发黑处理的钢材材质，设置较低的反射度与细微的磨砂纹理，还原钢制零件表面处理后的哑光金属质感。渲染时采用三点布光方案，主光源从侧上方投射，突出螺纹牙型的立体层次感，辅光源补全暗部细节，避免螺纹缝隙处出现死黑区域，背景采用浅灰色渐变背景，搭配柔和的地面阴影，让整个紧固件的结构细节、材质质感都得到清晰呈现。设计过程中充分考虑了紧固件的实际使用场景，所有结构特征都对应实际加工工艺，没有无法落地的冗余造型，螺纹的起止位置都做了退刀槽结构设计，符合机械加工的工艺要求，既保证了连接结构的可靠性，也让模型具备直接用于工程参考、装配模拟的实用价值，可用于机械结构教学、装配演示、产品设计选型等多种场景。
