工业风机侧装检查盒总成结构设计

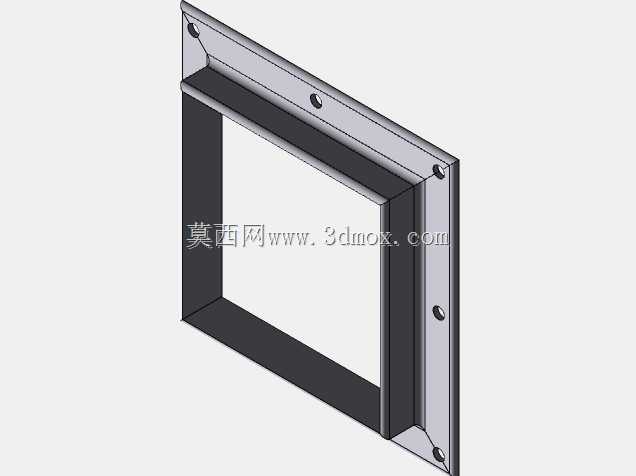

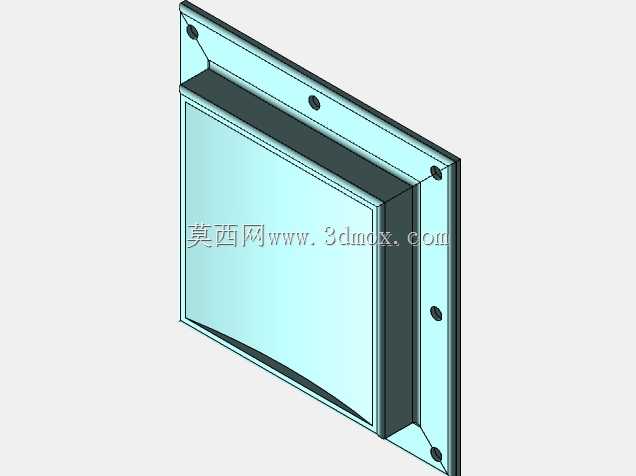

该组件是配套工业风机使用的侧装检查门结构，主要安装在各类离心式、轴流式工业通风机的机壳侧壁位置，适配厂房通风、除尘系统、工业送风排风、生产车间空气循环等场景下的风机设备，是风机运维环节不可或缺的配套结构。在实际生产场景中，工业风机长期运行时，内部叶轮容易积尘、轴承部位需要定期巡检、风道内部可能出现杂物卡滞的情况，以往的一体式机壳需要拆解大量连接螺栓才能查看内部状况，运维效率极低，该检查盒总成正是为解决这一痛点设计，无需拆解风机主体结构，即可快速完成内部状态查看、小范围故障排查与简易维护操作，大幅降低风机运维的时间成本与人工成本。从功能特性来看，该总成采用带法兰边框的嵌入式结构，边框上预留了均匀分布的安装孔位，可通过紧固件直接固定在机壳预先开设的检查口位置，边框与盒体之间做了贴合密封结构，能够避免风机运行时出现漏风、风压损耗的问题，同时盒体采用平整的内嵌式设计，不会突出机壳表面过多，避免在设备运输、安装过程中出现磕碰损坏的情况。设计过程中，首先考虑了风机运行时的振动工况，整体结构采用刚性连接设计，各装配部件之间的配合间隙控制在合理范围，避免长期振动出现连接松动、异响的问题；其次兼顾了观察与检修的操作空间，盒体的开口尺寸覆盖了常规巡检需要观测的叶轮边缘、轴承座外侧区域，既不会因为开口过大影响机壳整体结构强度，也不会因为开口过小导致观测视野受限、操作工具无法伸入。在安装边界方面，该检查盒总成的法兰边框尺寸略大于检查口开孔尺寸，安装时可直接贴合在机壳外壁，无需在机壳内部做额外的支撑结构，适配厚度3mm到8mm的常规钢板焊接机壳，安装孔位采用对称分布设计，可适配不同厂家同规格风机的检查口安装尺寸，具备较好的通用性；盒体的深度控制在较薄的范围，不会占用风机内部的风道空间，避免对风机内部的气流走向造成干扰，保证风机运行时的气动性能不受影响。整体结构采用分体装配设计，各部件之间连接可靠，日常巡检时可快速拆卸盒体完成内部检查，检修完成后可快速复位，能够很好地满足工业场景下风机设备长期运维的使用需求。
