共轴双旋翼遥控直升机旋翼头总成结构

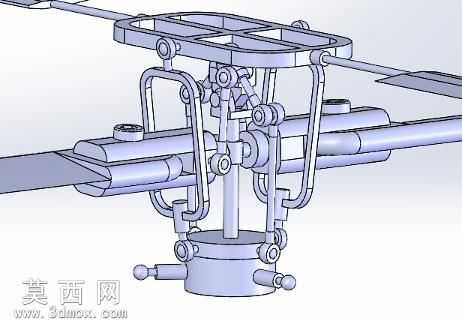

本作品为共轴双旋翼布局遥控直升机的旋翼头总成三维建模成果，建模过程以航模直升机实际飞行的机械逻辑为核心依据，采用SolidWorks完成全参数化零件建模与虚拟装配，完整还原了双旋翼直升机核心操纵机构的结构细节。建模阶段优先梳理旋翼头的动力传递与操纵链路：从底部主轴定位基座开始，依次完成中心主轴、上下旋翼夹座、倾斜盘组件、联动拉杆、平衡杆固定座、相位调节臂等零件的独立建模，每个零件的尺寸参数均参考微型航模直升机的实际比例设定，对铰接点的轴孔配合间隙、拉杆的球头扣安装位、倾斜盘的内外环滑动接触面都做了精准的几何还原，未做过度的结构简化，确保装配后各运动部件不存在几何干涉。材质与渲染表现上，针对不同零件的实际材质属性做了区分设置：主体承力结构件如旋翼夹座、主轴基座、平衡杆支架采用哑光铝合金材质表现，还原航模金属结构件的轻量高强度质感；传动拉杆、球头连接件采用光亮镀铬金属材质，突出小尺寸精密零件的加工质感；倾斜盘的滑动接触面设置了轻微的自润滑尼龙材质质感，旋翼臂部分采用轻质工程塑料材质，通过材质差异清晰区分不同功能的结构部件，渲染时采用柔和的工业产品展示光源，通过边缘阴影突出各零件的层级装配关系，让复杂的连杆联动结构一目了然。设计思路上，重点还原了共轴双旋翼头的操纵联动逻辑：上下两层旋翼的变距拉杆均与倾斜盘组件形成联动配合，平衡杆组件通过铰接臂与上旋翼夹座连接，能够直观体现航模直升机飞行时的周期变距、总距调节的机械传动路径，建模时特意保留了所有铰接位置的装配约束关系，可直接用于运动仿真演示，直观展示旋翼头在操纵指令下的动作过程，清晰呈现微型遥控直升机核心操纵机构的设计原理，整个模型结构严谨，零件间的装配关系符合实际航模产品的机械设计逻辑，可用于航模结构原理教学、改装设计参考等场景。
