长挂式双轮胎卷筒传动机构设计

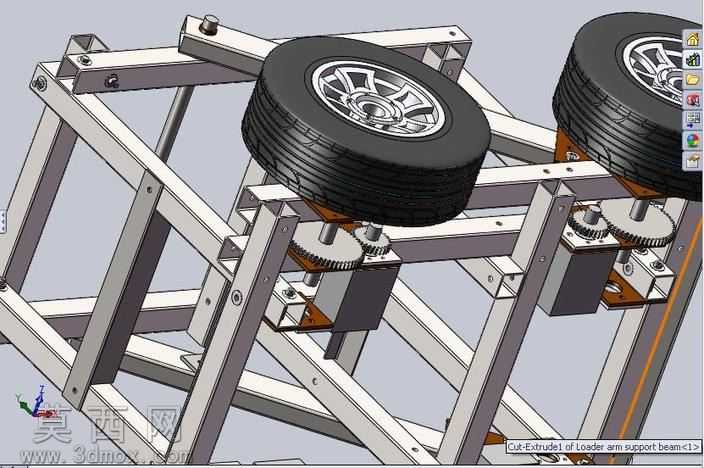

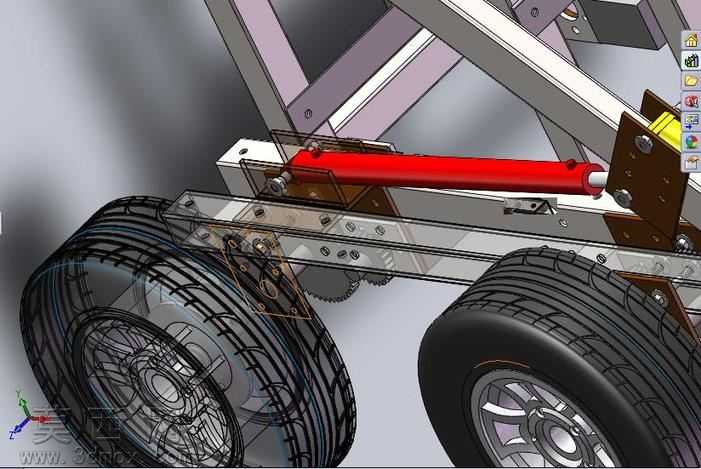

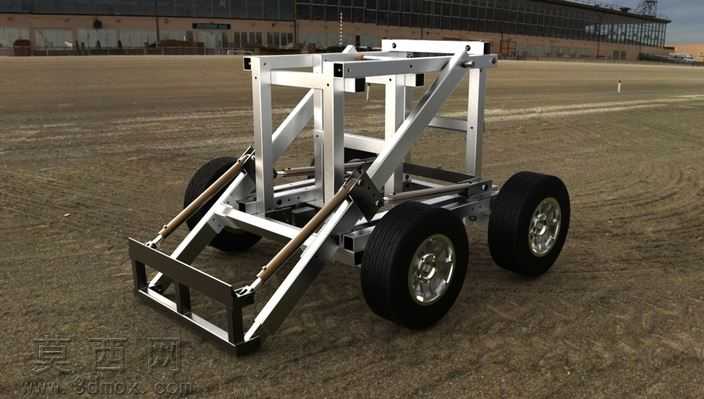

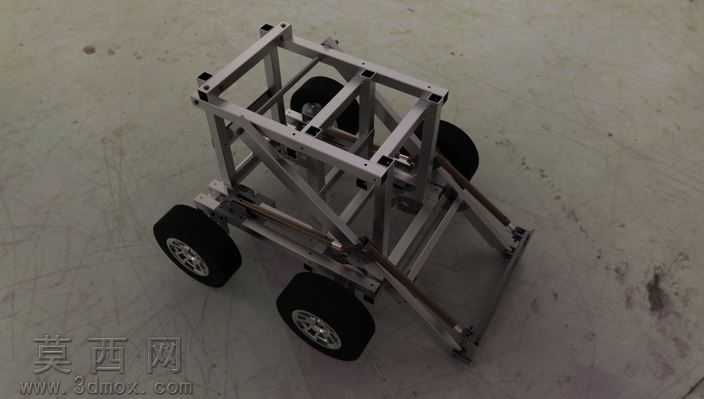

本作品采用三维参数化建模方式完成整体结构搭建，建模过程中先以铝型材框架作为承载基体，按照装配约束关系依次完成横梁、斜撑、安装座的定位，每一处连接孔位、螺栓安装位都按照实际装配尺寸做了对应匹配，保证各部件不存在干涉问题。框架上方设置两组对称的轮胎承载工位，轮胎模型还原了真实橡胶轮胎的胎面花纹、轮毂辐条结构，通过转轴与下方的传动组件连接。传动部分采用直齿轮啮合结构，建模时对齿轮的模数、齿形参数做了精准设定，保证齿轮啮合间隙处于合理范围，动力输出端预留了驱动元件的安装位，可适配常规动力组件完成动力输入。材质配置上，框架结构赋予哑光银白金属材质模拟铝合金型材质感，齿轮、转轴等传动部件赋予深灰金属材质体现钢制零件的厚重感，轮胎部分赋予黑色哑光橡胶材质，还原橡胶表面的细微颗粒质感，轮毂部分做亮面金属镀铬效果，区分不同部件的材质属性。渲染阶段采用均匀的工业展示光源，从多个角度打光避免结构阴影遮挡关键细节，清晰展现框架的桁架结构、齿轮的啮合状态、轮胎的安装位置。设计过程中针对传动扭矩做了参数化调试，通过调整齿轮组的传动比可实现扭矩的增减调节，当前设定的传动比可实现扭矩提升的同时兼顾传动效率，结构采用模块化设计思路，各个安装座、支撑件都可单独拆卸替换，方便后续调整齿轮参数、更换不同规格的轮胎承载组件，整体结构兼顾了承载稳定性与传动可调性，框架的斜向支撑设计可有效分散轮胎承载时的受力，避免长期负载出现框架变形问题，传动组件的外露设计也方便日常的维护与参数调整。
