六爪自定心机床夹持工装结构设计

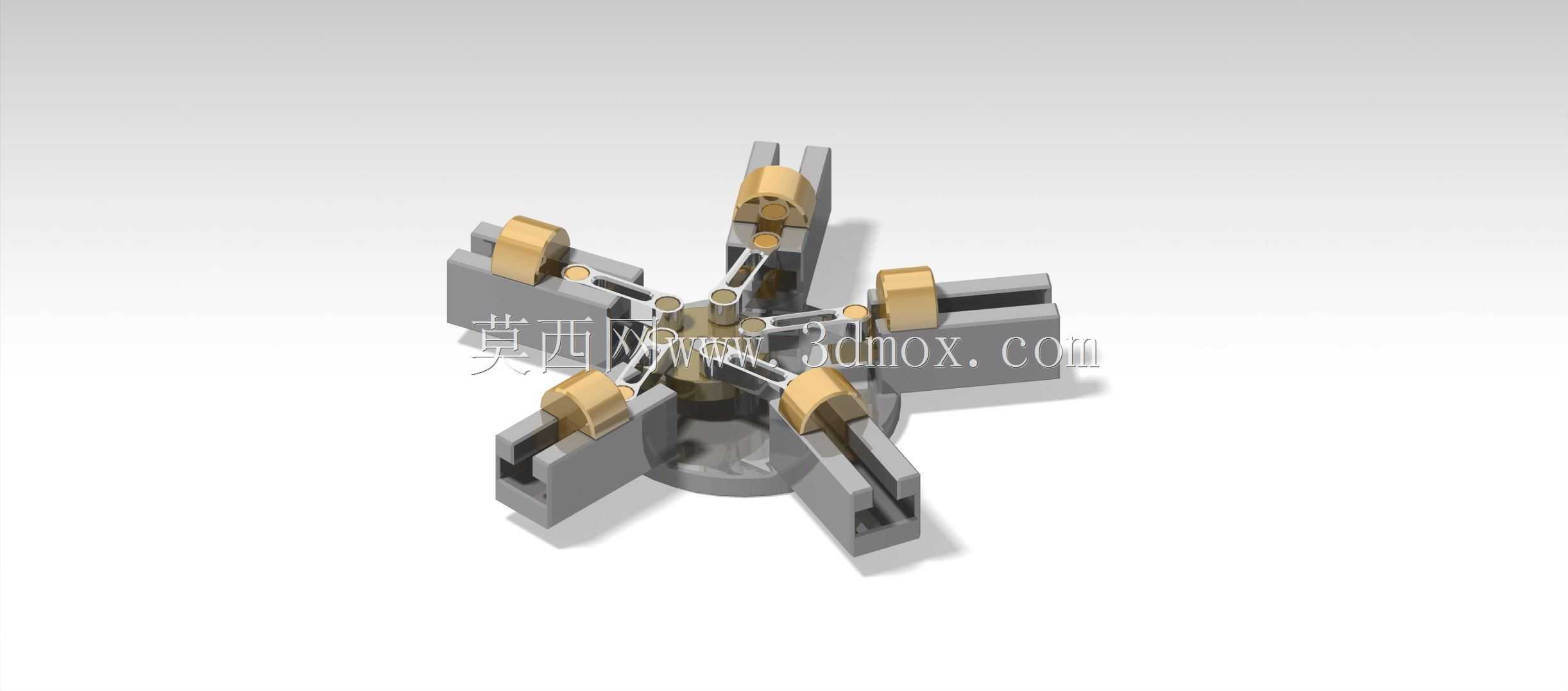

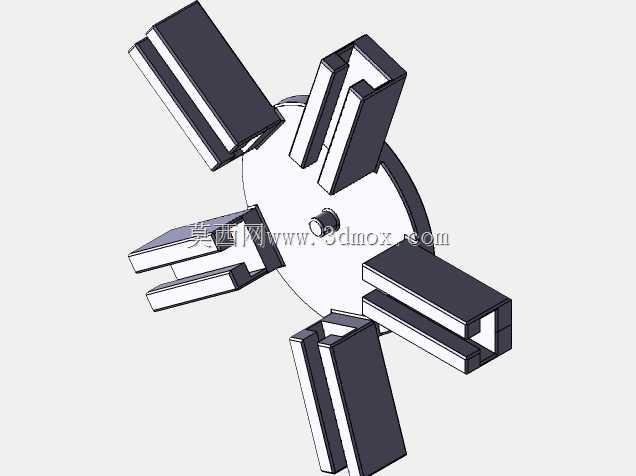

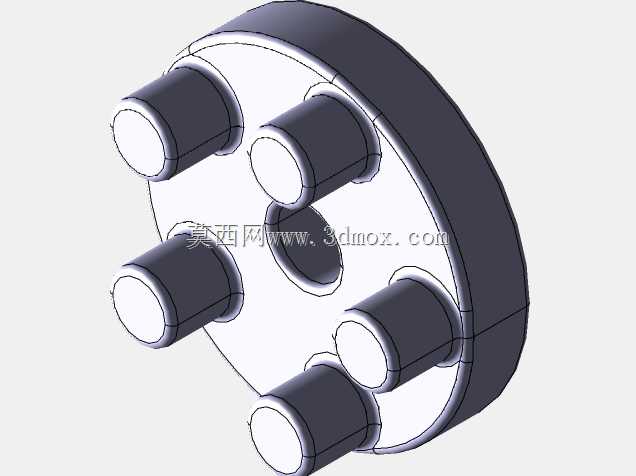

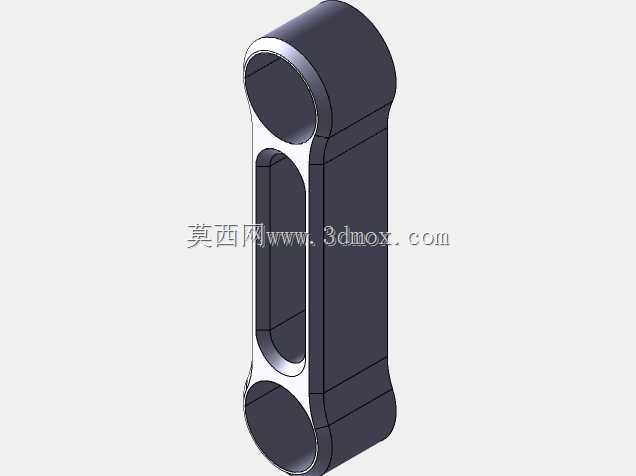

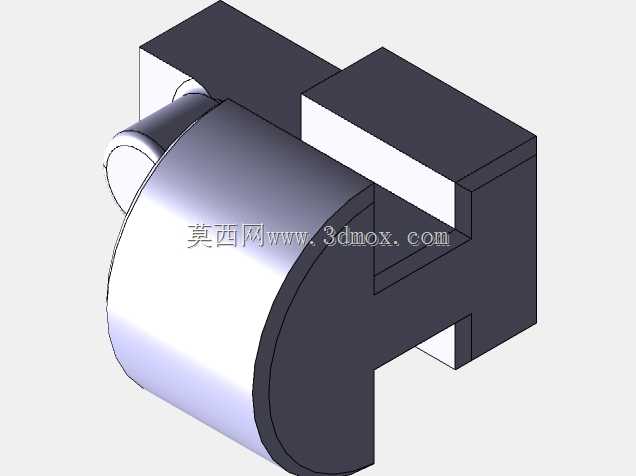

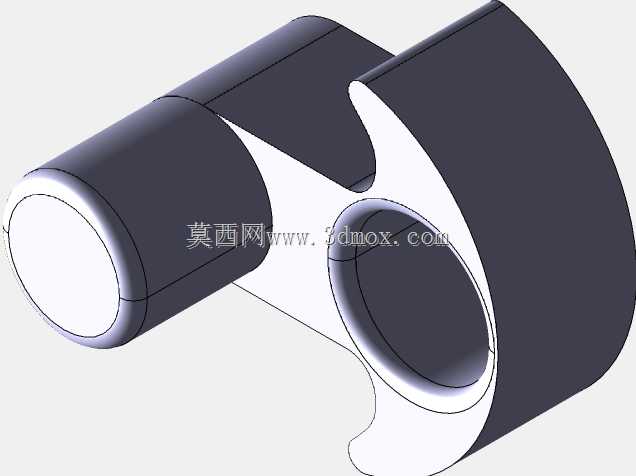

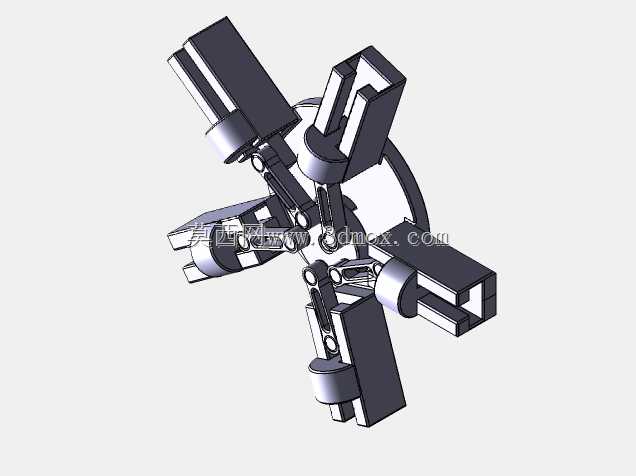

这款六爪夹持结构是专为机床加工场景设计的配套装夹部件，主要应用于回转类异形零件、薄壁环形工件以及易变形非规则截面零件的车削、磨削加工工序，能够在普通摇臂机床、立式车床、外圆磨床等设备上完成稳定装夹，解决传统三爪卡盘夹持异形件时接触点少、装夹应力集中导致工件变形、夹持力分布不均引发的加工振颤问题，在精密机械加工、小批量异形零件生产、薄壁管件加工场景中具备很高的实用价值。该结构采用中心同步驱动的设计思路，中心位置设置联动驱动盘，通过径向布置的传动连杆与六个径向滑动的卡爪座相连，当驱动盘受外力转动时，可同步带动六个卡爪沿本体的径向导轨做等距伸缩运动，实现所有卡爪的同步定心动作，保证装夹后工件的回转中心与机床主轴中心完全重合，无需反复找正即可完成工件定位，大幅降低异形件装夹的辅助工时。每个卡爪座上都配置了可更换的铜质夹持块，铜质材质硬度低于常见钢制、铝制工件，能够避免装夹过程中夹伤工件表面，同时夹持块与卡爪座采用可拆卸连接，可根据待加工工件的外轮廓形状更换对应型面的夹持块，适配圆形、六边形、不规则外轮廓等多种截面的工件装夹需求。整体结构采用圆盘式安装基座，基座底部设置标准的机床主轴连接止口与螺栓孔位，可直接匹配通用机床的主轴安装尺寸，安装时无需额外制作过渡连接盘，整体径向尺寸控制在常规卡盘的适配范围内，不会超出机床主轴的安装边界，轴向厚度经过优化，装夹后不会与机床的刀架、尾座等运动部件发生运动干涉。六个卡爪沿圆周方向均匀分布，相比传统三爪、四爪卡盘，夹持接触点提升了一倍，能够将夹持力均匀分散在工件的六个接触位置，大幅降低单点夹持应力，对于薄壁环形工件、易变形的软质金属工件，可有效减少装夹变形量，提升加工后的尺寸精度与形位公差稳定性。结构内部的滑动导轨面采用了耐磨的导向结构设计，卡爪座与本体导轨之间设置了润滑槽，长期使用过程中可定期加注润滑脂降低滑动摩擦阻力，保证卡爪伸缩动作的顺畅性，避免长期使用后出现卡滞、不同步的问题。中心驱动结构采用内置式设计，所有传动连杆都隐藏在本体内部，既可以避免加工过程中的切屑、切削液进入传动结构造成磨损，也能减少外部突出结构带来的安全隐患，整体外观规整，日常清理维护十分便捷。
