三角联动升降支撑机构结构设计

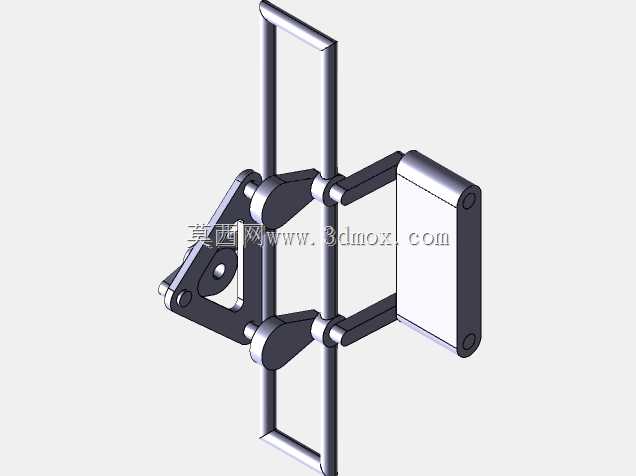

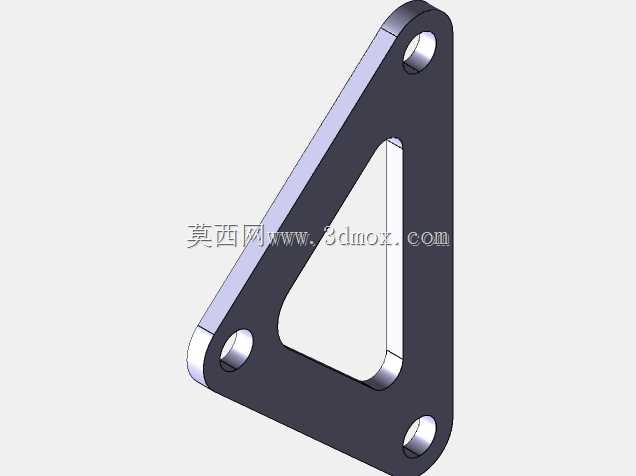

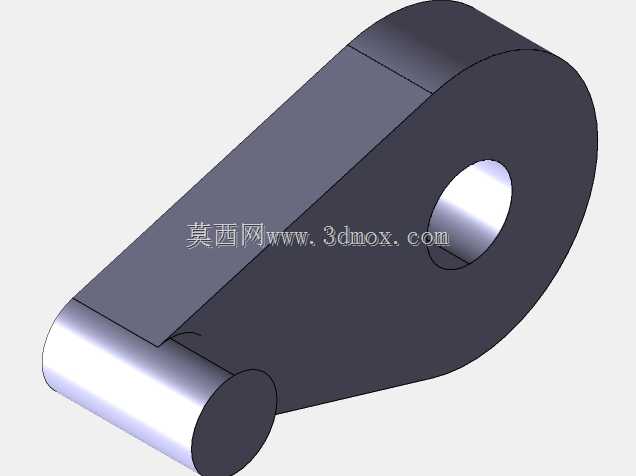

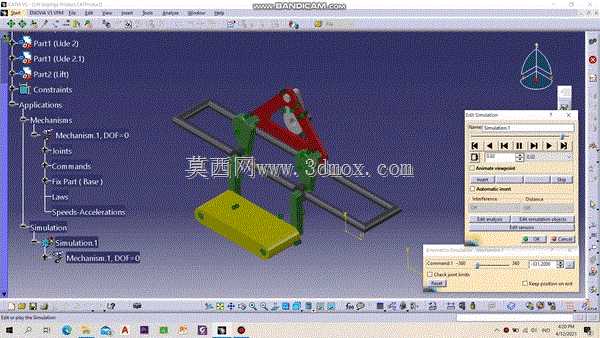

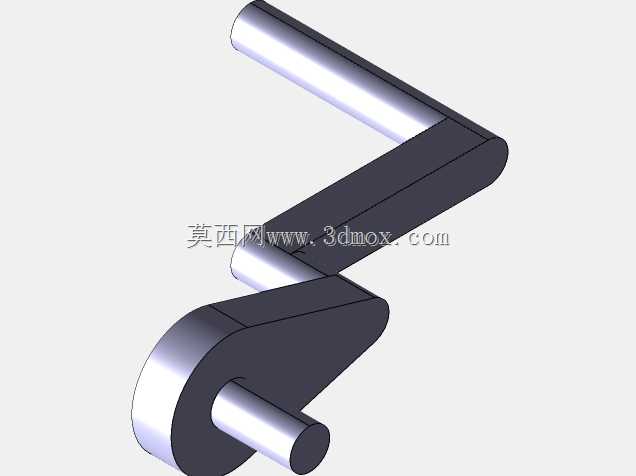

该三角联动升降支撑机构主要面向轻载工位的垂直升降作业场景，可适配小型物料抬升、工装夹具高度调节、轻型工作台面升降等多种工业应用场景，也可作为教学演示机构用于机械原理课程的连杆传动知识点展示，能够在有限的安装空间内实现稳定的垂直升降动作，替代传统导柱式升降结构占用空间大、同步性差的问题。从实际用途来看，该机构通过三角构件的联动传动，将驱动端的动力转化为上部承载面的平稳垂直位移，升降过程中两侧支撑构件同步动作，不会出现单侧卡顿、倾斜偏移的问题，承载台面可根据实际使用需求更换为工装固定板、物料载板、操作台面等不同功能组件，适配不同场景的使用需求。在功能特性上，该机构采用三角连杆作为核心传动构件，相比普通剪叉升降结构拥有更优的受力传导路径，三角结构的刚性支撑特性可让机构在升降行程内任意位置都具备足够的支撑稳定性，不会出现普通连杆机构的行程死点问题，传动过程中摩擦阻力小，仅需较小的驱动力即可完成全行程升降动作，同时机构的运动构件均做了轻量化设计，整体运动惯量低，启停响应速度快，适合频繁升降的作业工况。从设计思路来看，该机构以三角构件的铰接联动为核心，底部设置固定安装基座作为整个机构的承载基础，基座上预留了标准安装孔位，可直接固定在工作台架或者设备底座上，两侧竖直导向构件与三角连杆做铰接配合，三角构件的上端与上部承载框架连接，驱动端可接入直线气缸、电动推杆或者手动驱动组件，通过驱动三角构件的角度变化，带动两侧支撑构件沿导向方向同步升降，整个传动链路没有冗余构件，结构紧凑，装配难度低，后期维护仅需定期对铰接点位做润滑处理即可。在外形尺寸与安装边界上，该机构整体采用矩形布局，底部基座的长宽尺寸适配常规小型设备的安装空间，升降行程可通过调整三角构件的连杆长度做适配调整，安装时仅需保证底部基座的安装平面水平，两侧导向构件的安装垂直度符合公差要求，即可保证机构运行顺畅，不会出现卡滞问题，机构上部承载面的安装孔位采用通用间距设计，可快速适配不同规格的载物组件，不需要额外做转接板加工，能够有效缩短设备的组装调试周期。
