六款等轴测机械练习块结构设计

在机械制图与三维构型的基础训练环节，这类等轴测组合块练习是衔接二维识图与三维建模的核心载体，日常多用于职业院校机械类专业的制图实训、企业新入职结构工程师的构型能力考核，也可作为CAD软件三维建模模块的入门训练素材，帮助从业者快速建立空间投影思维，掌握从二维视图到三维实体的转换逻辑。

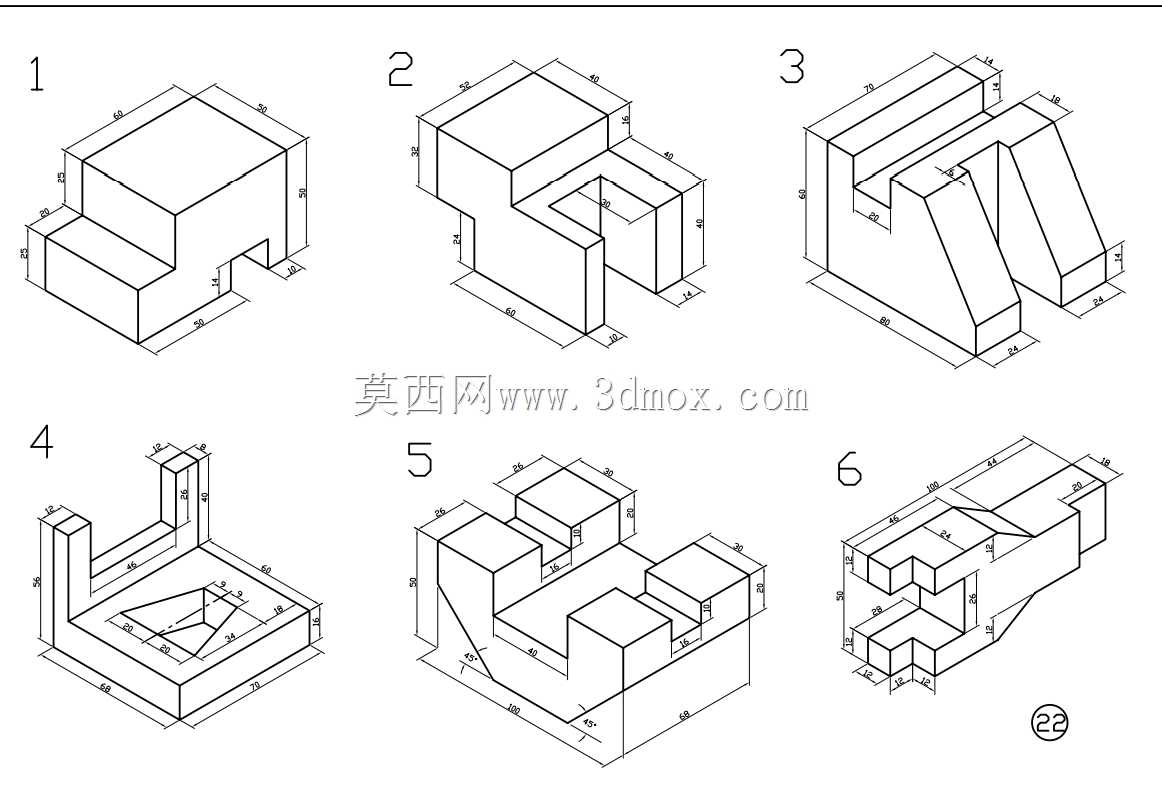

这组练习共包含六个不同构型的组合块，每个块体都采用基础的长方体、凸台、凹槽、斜切面等几何特征组合而成，没有复杂的曲面特征，完全围绕机械结构中最常见的叠加、切割、相交三类构型逻辑设计。第一个块体采用两级凸台叠加的结构，底部为带两处缺口的矩形基座，上部居中放置矩形凸台，所有棱边均保留直角过渡，对应实际生产中最常见的安装支座类零件的基础构型，这类结构常作为小型设备的底部支撑座，缺口位置用于避让安装螺栓或相邻部件的凸起结构，设计时需要严格控制凸台与基座的同轴度，避免后续安装时出现配合错位。第二个块体采用L型基座加内凹槽的结构，在L型竖板与横板的交接位置开设矩形通槽，槽体的边缘与基座外边缘保持平行，这类结构对应实际生产中的导轨滑块安装座、限位挡块类零件，内槽用于嵌装导轨条或限位块，槽宽的尺寸公差需要控制在IT8级以内，保证嵌装部件的滑动顺畅无卡滞。第三个块体采用双斜筋支撑的结构，两块对称布置的斜向筋板连接底部横板与上部竖板，筋板与横板、竖板的交接处均做直角过渡，这类结构对应设备中的加强筋支撑座，斜筋的倾斜角度直接决定支撑结构的抗载荷能力，角度过小会导致筋板抗弯能力不足，角度过大则会占用过多安装空间，常规设计中斜筋与水平面的夹角多取45度到60度之间，兼顾结构强度与空间利用率。第四个块体采用U型围板加内部三角加强块的结构，三块竖板围成U型槽结构，槽底居中放置三角块，三角块的三个边分别与槽底、两侧竖板贴合，这类结构对应小型工件的定位夹具座，U型槽用于放置待加工工件，三角块起到定位与加强槽体刚度的作用，避免工件装夹时槽体出现张开变形。第五个块体采用多凸台错位叠加的结构，四个不同尺寸的矩形凸台按照阶梯状错位布置在基座上，凸台之间形成台阶面，这类结构对应多级安装平台类零件，不同高度的台阶面用于安装不同高度的电子元件或机械部件，设计时需要保证每个台阶面的平面度，避免安装后部件出现倾斜。第六个块体采用上下扣合加中间凸块的结构，上部为带凹槽的盖板，下部为带凸台的底座，中间凸块嵌入盖板凹槽内实现定位，这类结构对应小型设备的外壳扣合结构，凸台与凹槽的配合间隙需要控制在0.1mm到0.2mm之间，既保证扣合顺畅，又避免出现过大的晃动间隙。

从设计思路来看，这组练习块完全遵循机械制图的投影规律，每个块体的尺寸标注都按照长对正、高平齐、宽相等的等轴测标注规则布置，所有尺寸均从设计基准出发标注，避免出现封闭尺寸链，方便建模时直接拾取尺寸进行特征绘制。在实际建模过程中，这类块体不需要复杂的曲面命令，仅通过拉伸、切除、凸台等基础特征命令即可完成，非常适合新手熟悉三维建模的基础操作逻辑，理解特征的先后顺序对建模效率的影响——比如优先绘制基础基体特征，再添加叠加类凸台特征，最后做切割类凹槽特征，能大幅减少特征编辑时的父子关系报错。

从安装边界来看，所有块体的外轮廓尺寸都控制在常规实训用毛坯料的尺寸范围内，最大外轮廓不超过150mm，最小的槽体特征尺寸不小于5mm，既符合常规铣削加工的刀具可达性要求，也满足3D打印实训的最小壁厚要求，不需要额外添加支撑结构即可完成打印制作。每个块体的非安装面都保留直角棱边，没有做倒角或圆角处理，方便训练者在识图时准确判断棱线的可见性，区分可见轮廓线与不可见轮廓线的投影关系，这也是基础构型练习的核心目的——不追求工艺细节的完美，优先强化空间投影思维的建立。

在日常的结构设计工作中，很多复杂的机械零件拆解到最后，都是这类基础块体的组合变形，比如减速器的箱体、电机的安装座、输送线的挡块，本质上都是叠加、切割、相交三类构型逻辑的组合，通过这类基础练习建立的构型思维，能帮助设计师在面对复杂零件时快速拆解结构特征，理清建模顺序，减少建模过程中的特征错误，提高设计效率。同时这类等轴测块体也可作为三维建模的标准测试件，用于验证CAD软件的等轴测捕捉、尺寸标注、特征识别等功能是否正常，是机械设计从业者入门阶段必须熟练掌握的基础构型类型。
