带安装耳的机械壳体类零件结构设计

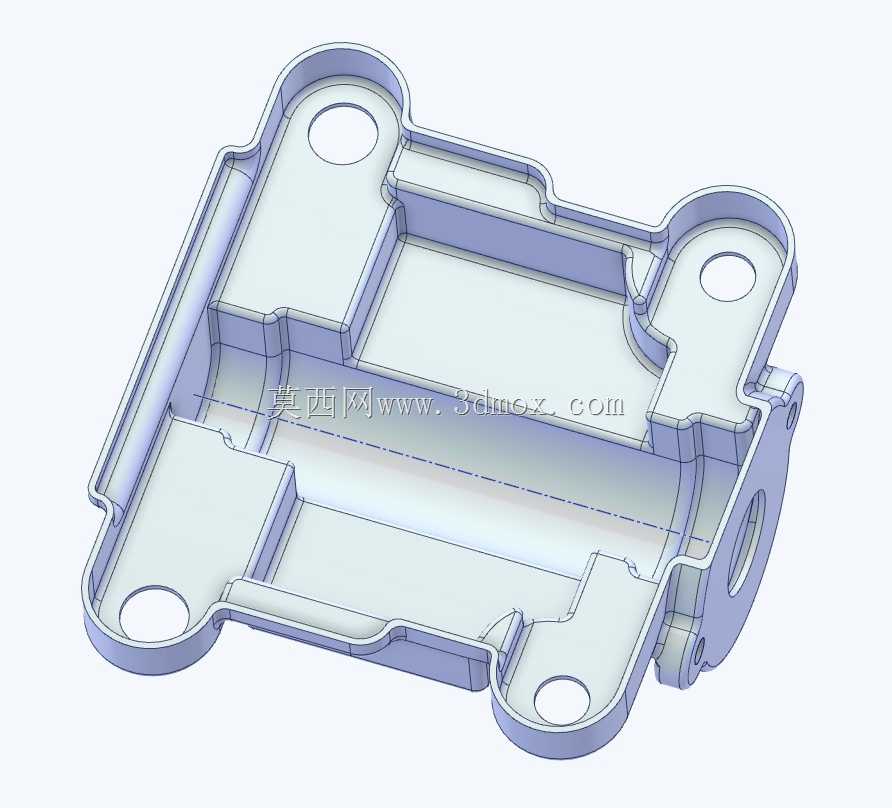

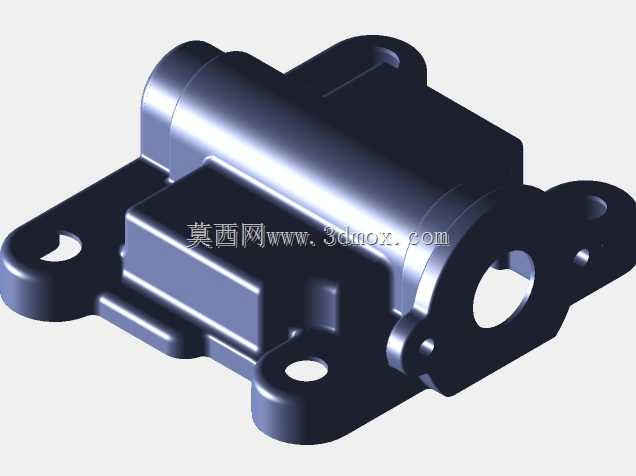

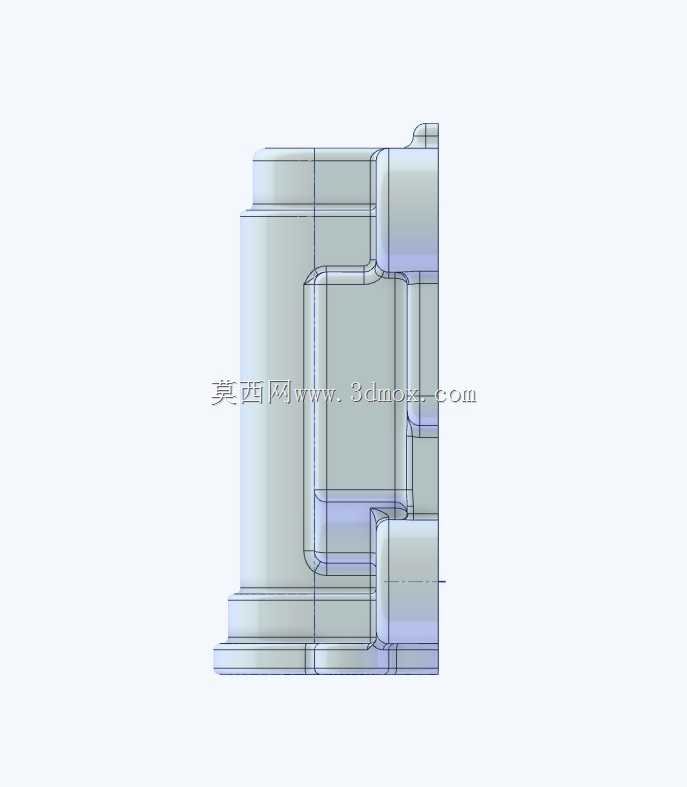

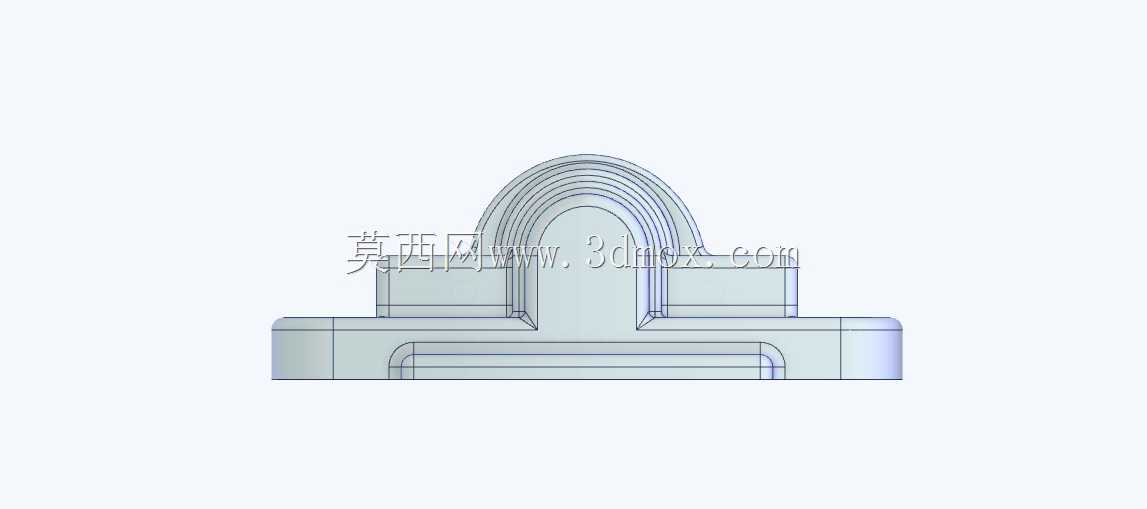

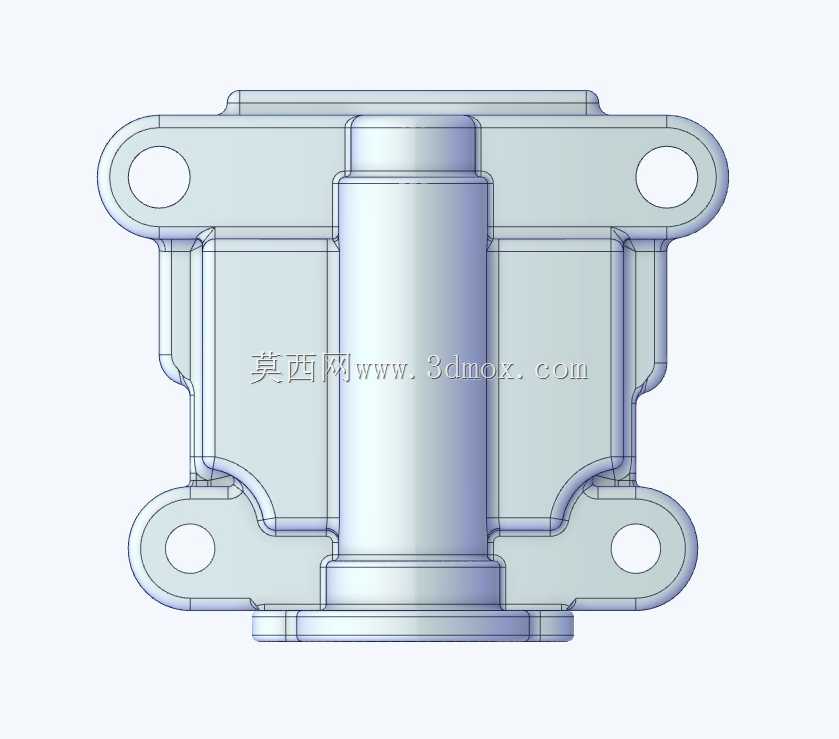

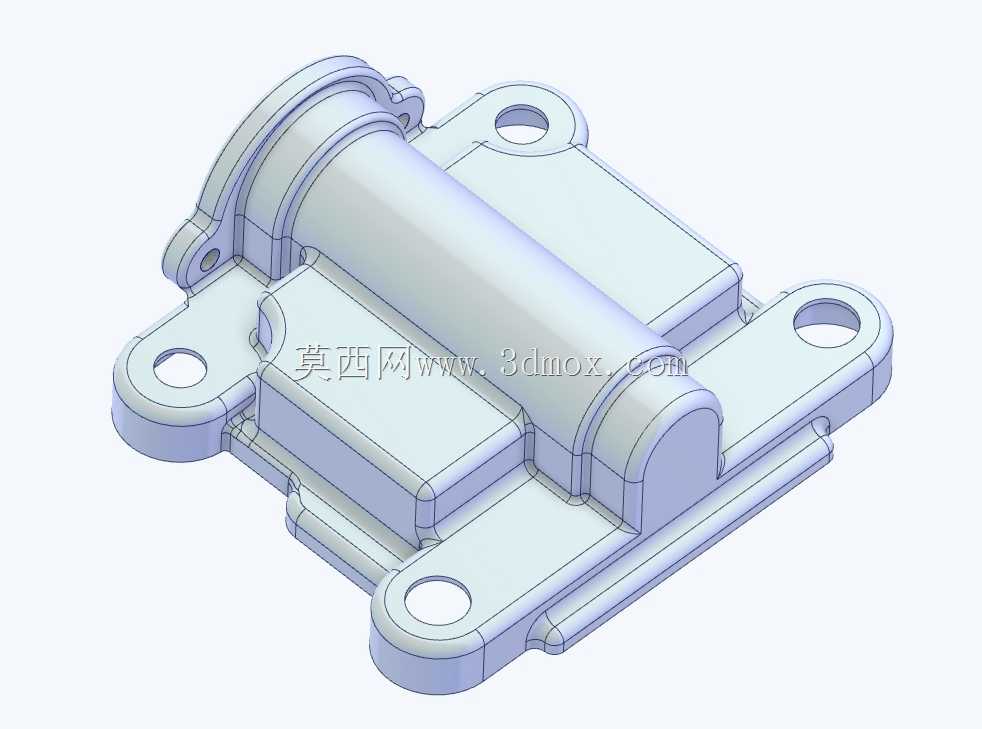

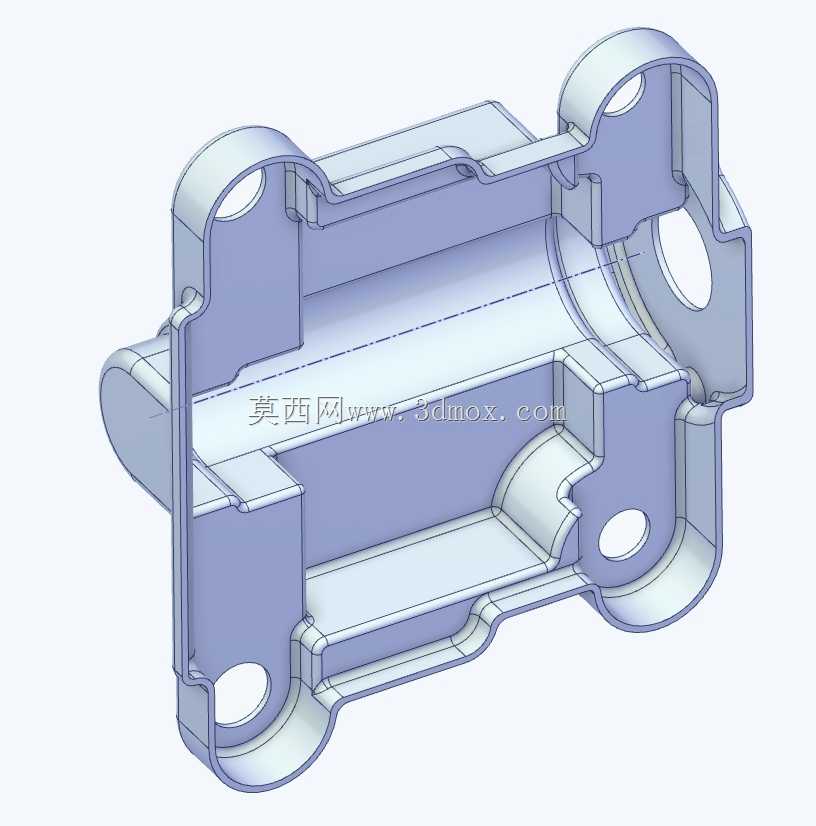

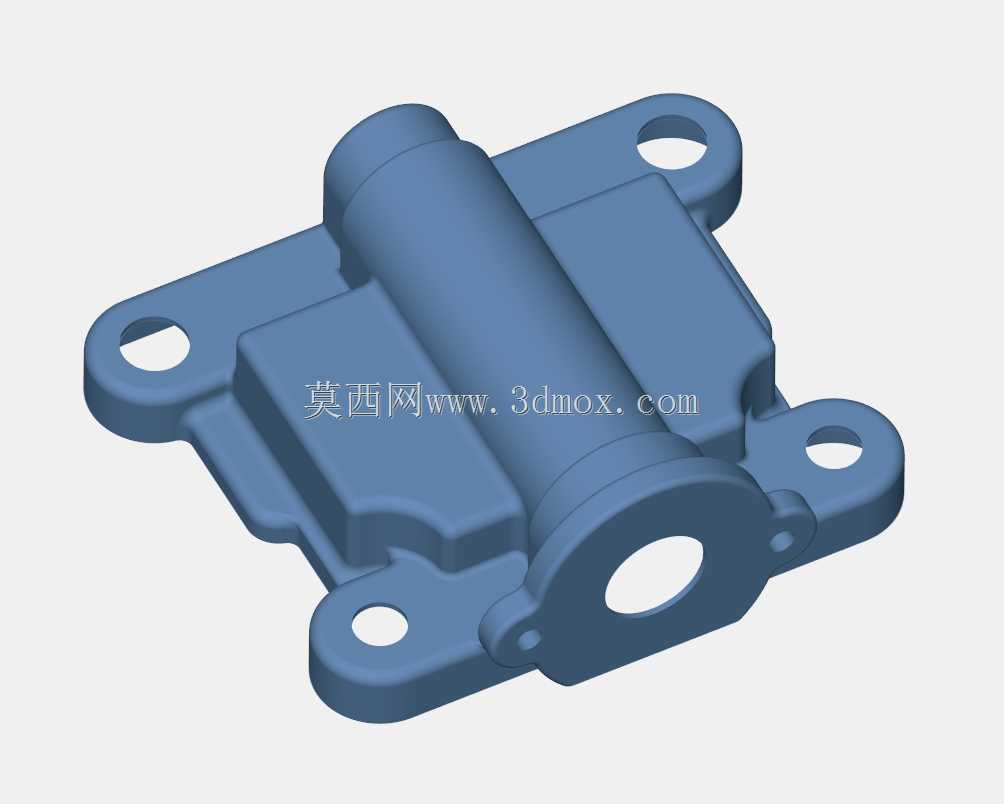

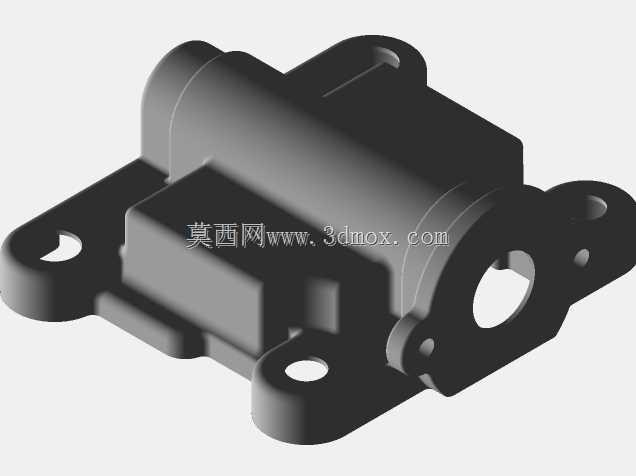

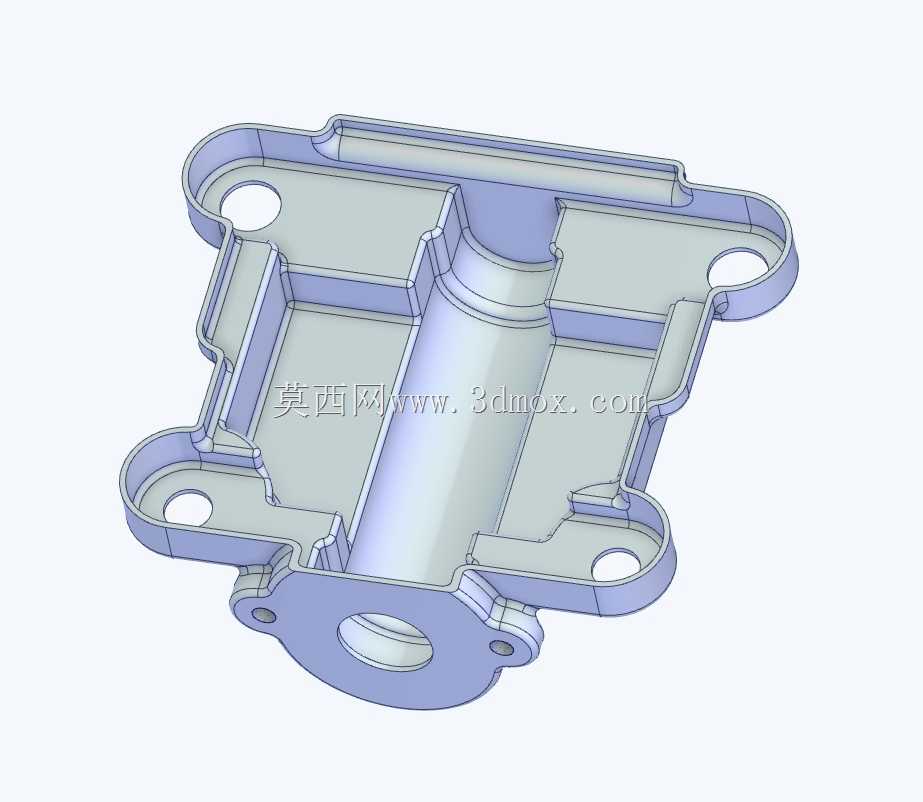

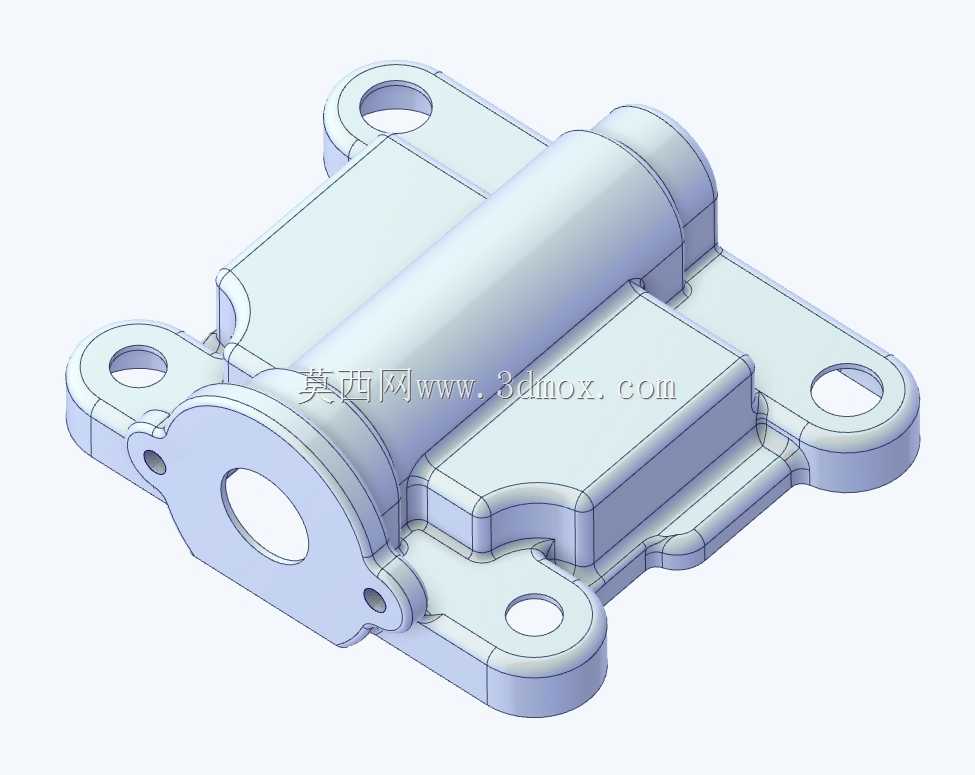

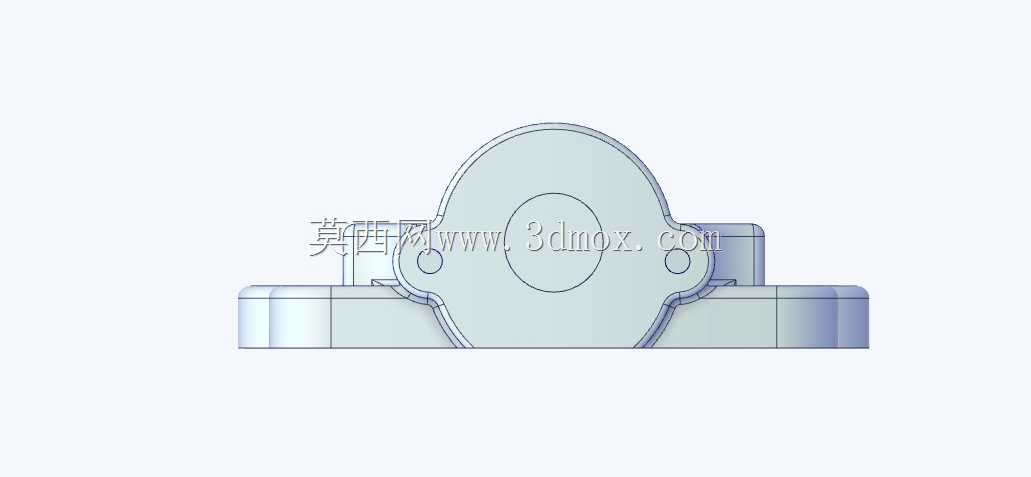

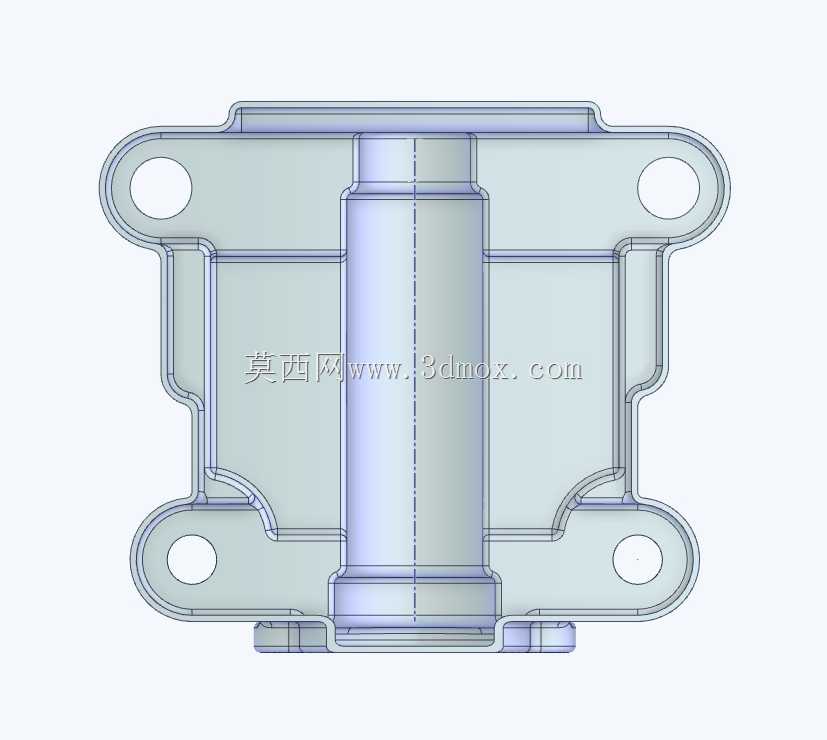

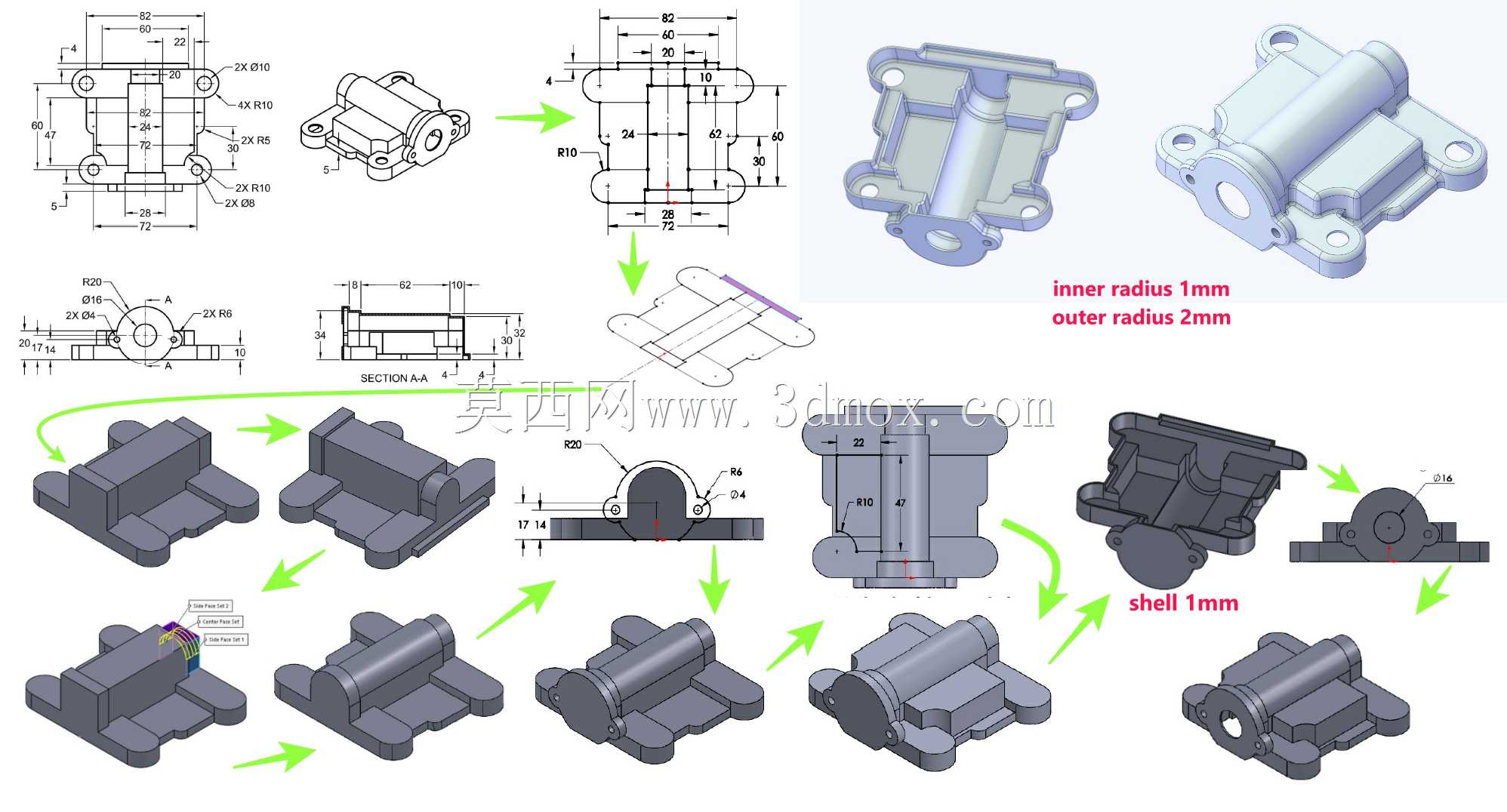

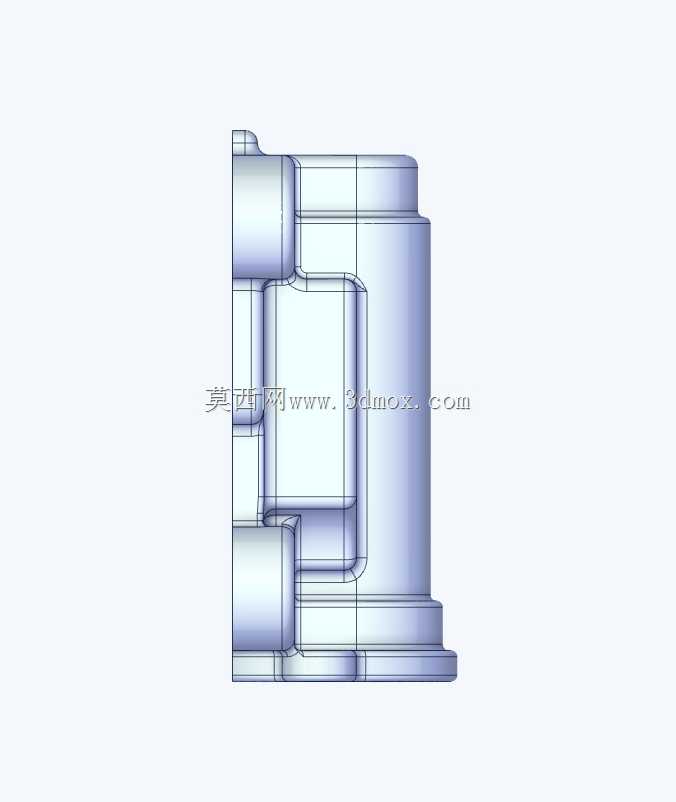

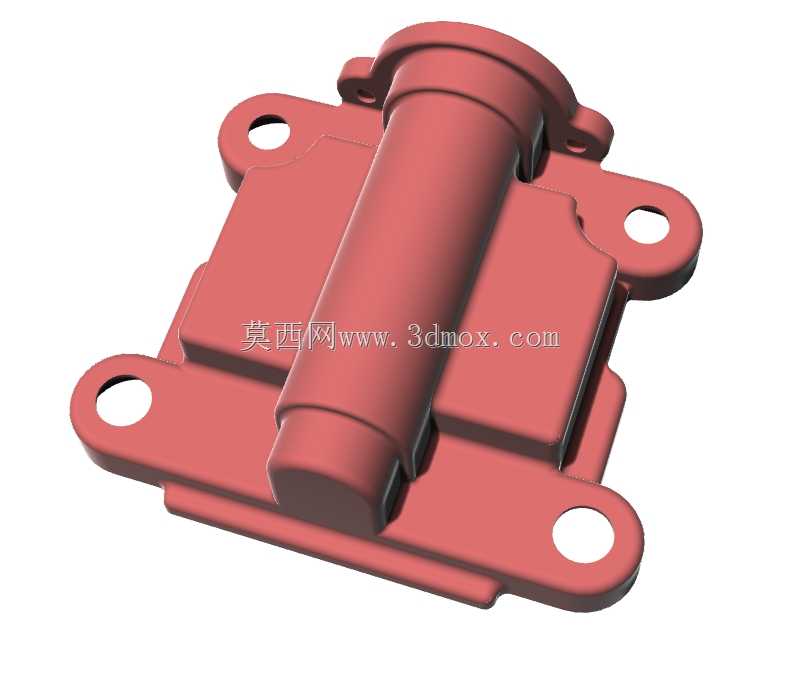

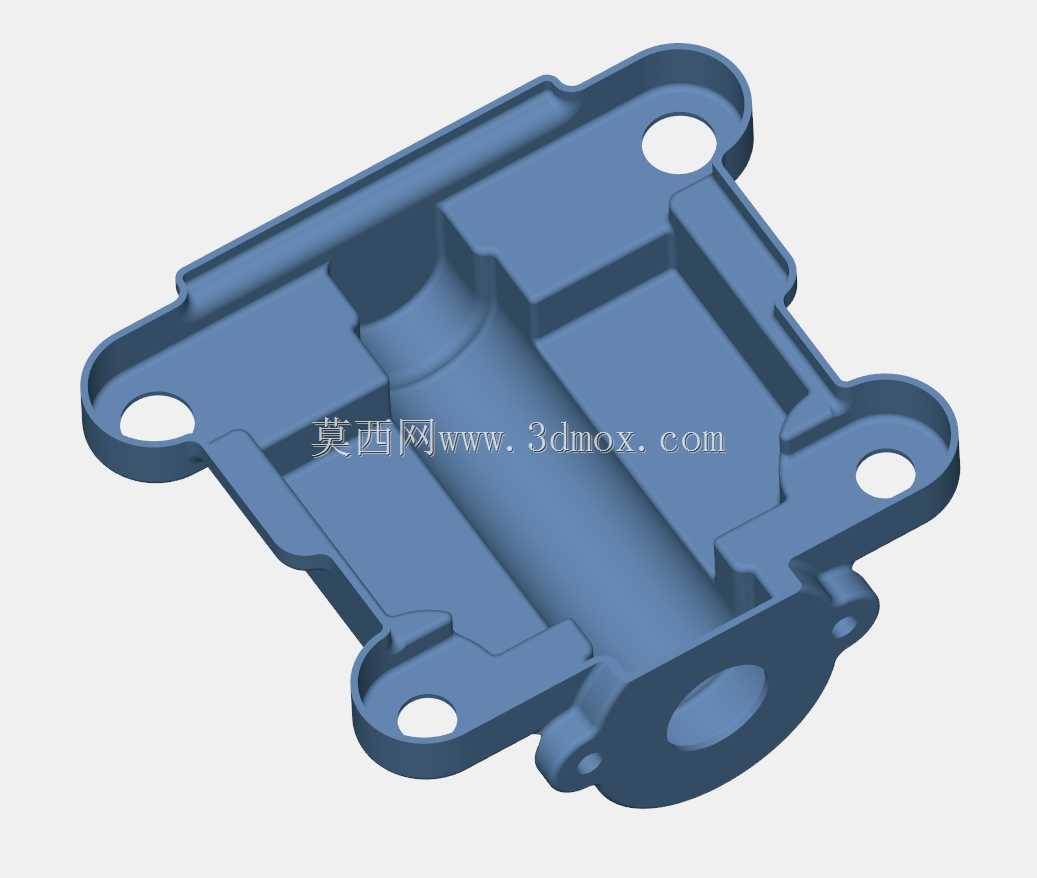

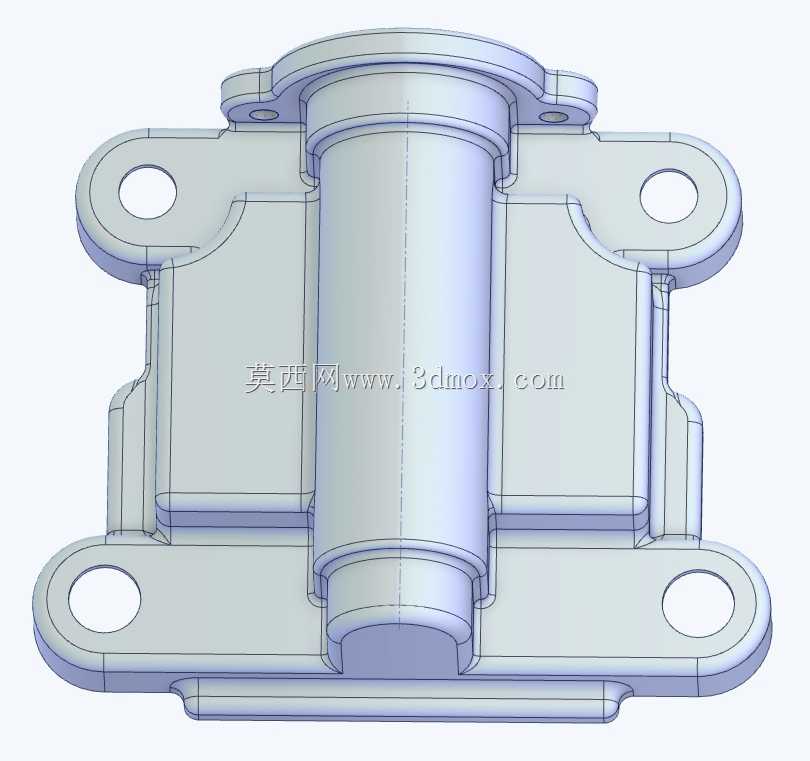

该零件属于机械传动与防护类通用壳体构件，主要应用于小型动力输出、传动换向类设备的主体防护与安装承载场景，常见于小型气动执行单元、低压流体控制模块、桌面级精密传动装置的核心承载部位，既可以作为内部传动组件、密封元件的防护外壳，隔绝外界粉尘、水汽对内部精密配合件的侵蚀，也可作为整套小型功能单元的安装基座，通过自身结构实现与设备机架、相邻功能模块的刚性连接，保障内部组件运行时的位置精度与结构稳定性。从功能特性来看，该零件采用一体化压铸成型的结构设计思路，主体为半包覆式腔体结构，腔体内部预留了足够的回转件装配空间，可容纳轴类零件、密封胶圈、小型轴承等标准件，腔体侧壁做了不等厚的加强过渡，在腔体开口端设置了整圈的密封贴合面，可配合端盖实现腔体的静密封，满足常规工况下的防尘、防轻度泼溅的防护需求。零件的四个边角延伸出带通孔的安装耳，安装耳与主体腔体之间做了圆弧过渡的加强筋结构，避免安装锁紧时应力集中导致的耳片断裂，四个安装孔的位置度公差控制在合理范围内，可适配标准规格的内六角螺栓完成与安装面的固定，安装耳的底面与腔体的基准面共面，保障安装后整体的平面度，避免装配后出现腔体倾斜导致内部轴系卡滞的问题。从设计思路层面，该零件在建模阶段优先确定了内部腔体的核心装配尺寸，以内部待容纳零件的最大回转半径作为腔体的最小内轮廓边界，预留出0.3-0.5mm的装配间隙避免配合干涉，再向外推导壳体的壁厚，主体壁厚根据受力大小做差异化设计，受力集中的轴承安装部位、安装耳连接部位适当增加壁厚，非受力的外覆盖区域适当减薄以控制整体零件重量，降低材料成本。外轮廓的所有棱边都做了圆角过渡处理，既避免压铸成型时出现应力开裂的问题，也能去除加工毛刺，提升装配操作的安全性。在安装边界层面，该零件的整体外轮廓尺寸适配小型模块化设备的安装空间要求，四个安装孔的孔距符合通用小型功能单元的安装孔位规范，可直接替换同规格的老旧壳体零件完成设备维修更换，零件的进出轴开孔位置与腔体内部的轴承安装位保持严格同轴度，可保障内部轴系转动时的径向跳动量控制在允许范围内，降低运行过程中的振动与噪音。该零件可采用铝合金压铸或者工程塑料注塑成型，表面无需额外做复杂处理即可满足常规使用场景的强度与防护要求，适合小批量定制生产或者设备维修替换使用，其结构设计兼顾了装配便利性、结构强度与轻量化需求，能够适配多种小型机械功能单元的壳体承载需求。
