螺纹安装式车用温控风扇开关结构

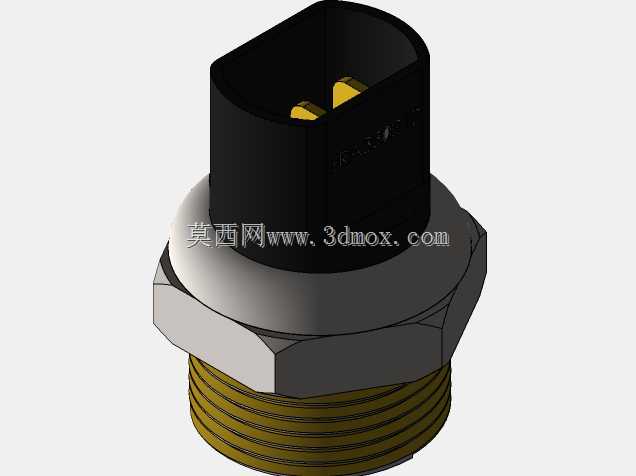

该款温控开关主要应用于燃油车辆散热系统回路中，承担散热风扇启停的温控触发功能，直接安装在发动机冷却循环水套或散热器的预留螺纹接口上，当冷却介质温度上升至设定阈值时，开关内部双金属片受热形变触发触点闭合，接通风扇供电回路驱动散热风扇运转，当介质温度回落至下限值时触点断开，风扇停止工作，以此实现散热系统的自动温控调节，避免发动机出现过热工况，同时减少低温状态下风扇的无效运转，降低整车电能消耗与机械磨损。产品整体采用三段式结构设计，下部为外螺纹安装段，采用通用管螺纹规格，螺纹段长度匹配常规车用安装座的壁厚要求，安装时可配合密封垫片实现介质密封，防止冷却液体渗漏；中部为六角拧动台，尺寸适配标准开口扳手的作业空间，方便现场安装与后期维护拆卸，六角台与上部壳体之间做了圆弧过渡处理，避免应力集中导致的壳体开裂；上部为电气插接端，采用带防呆结构的插座设计，内部设置两个导电插片，插片位置做了不对称排布，可防止线束插头反插造成的接线错误，插接腔外围设置挡边结构，可阻挡泥水、灰尘进入接插部位，降低接触不良的故障概率。设计过程中充分考虑车用工况的复杂环境，壳体选用耐温耐油的工程塑料与金属材质组合，金属螺纹部分采用防锈镀层处理，可长期耐受冷却介质的腐蚀与机舱内的高低温交变环境，整体外形紧凑，安装后突出安装面的高度控制在合理范围内，不会与周边管路、线束发生干涉，接插端的朝向可在安装拧动到位后适配不同走向的线束布局，无需额外调整安装角度即可完成接线作业。内部温控触发元件经过参数校准，动作温度偏差控制在合理区间，可保证散热系统在设定温度区间内稳定工作，触点部分采用耐电弧烧蚀的合金材质，可承受风扇电机启动时的瞬时大电流冲击，延长产品的使用寿命，整体结构无多余外露部件，防护等级适配车用机舱的使用要求，无需额外加装防护套即可直接装车使用。
