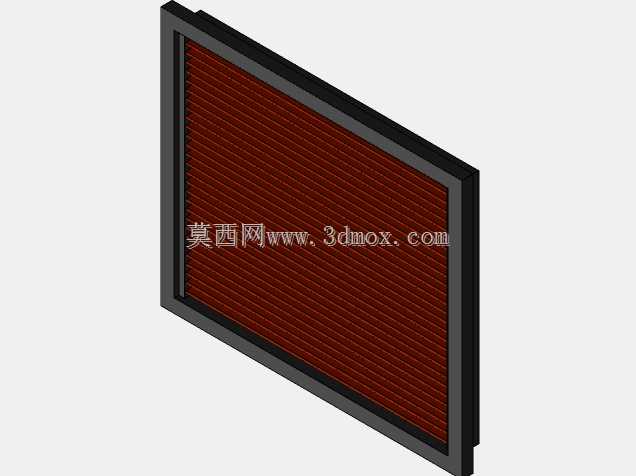

板框式空气过滤单元结构设计

　　在工业通风、设备进气防护、洁净空间送风系统的设计环节中，前置空气过滤单元的结构合理性直接决定后端设备的运行寿命与送风洁净度，本次呈现的板框式空气过滤结构，是针对常规低压送风场景开发的通用型滤尘组件，适配各类需要拦截空气中悬浮颗粒物的进气通路。从实际应用场景来看，这类过滤结构常被布置在新风系统入口、工业设备冷却风进风口、空压机前置进气端、机房通风百叶内侧等位置，主要承担10μm以上粒径浮尘、纤维碎屑、花粉等大颗粒杂质的拦截作用，避免杂质进入后端流道造成换热器翅片堵塞、设备运动副磨粒磨损、洁净空间积尘速率过快等问题。不同于袋式过滤器、高效有隔板过滤器的结构逻辑，这款板框过滤单元采用外框加内嵌滤材的分层设计思路，

　　外围刚性边框采用折边结构设计，边框截面做了等厚度加强处理，既可以保证滤材安装后的平面度，避免滤材在风压作用下出现凹陷变形导致旁流漏风，也能匹配常规标准尺寸的过滤器安装槽位，安装时仅需将单元整体推入安装导轨，在边框四周粘贴密封胶条即可完成固定，不需要额外设计复杂的压紧机构，大幅降低现场安装的施工难度。滤材部分采用褶皱式排布设计，通过连续的V型折痕在有限的边框尺寸内最大化拓展有效过滤面积，相比平面滤材同尺寸下过滤面积可提升6-8倍，有效降低单位面积滤材的迎面风速，在相同通风量下运行阻力更低，同时也能延长滤材的容尘周期，减少日常运维中滤材更换的频次。滤材与外框的连接位置采用整体压合密封工艺，不存在胶粘缝隙，

　　避免高风压工况下未经过滤的空气从边框缝隙旁通泄漏，保证过滤效率的稳定性。从安装边界来看，这款过滤单元的外框厚度控制在常规通用尺寸范围内，适配市面上绝大多数标准过滤器安装框的预留深度，边框四周的安装面平面度公差控制在0.5mm以内，配合密封胶条使用时可以实现安装面的完全贴合，不会出现因边框变形导致的密封失效问题。在结构设计过程中，充分考虑了滤材更换的便捷性，外框采用可拆分的卡扣式连接结构，当滤材达到容尘上限需要更换时，不需要整体丢弃外框，仅需拆开边框卡扣取出旧滤材，替换同尺寸的新滤材后重新扣合边框即可重复使用，相比一次性整体式过滤器可以降低长期运维的物料成本。针对不同场景的风压适配需求，外框的刚性经过校核，

　　在额定通风量对应的250Pa迎面风压下，边框最大形变量不超过1mm，不会出现边框变形导致滤材移位的问题，同时滤材的褶皱间距经过优化，不会因为风压作用出现褶皱贴合导致有效过滤面积衰减的情况。在实际选型应用中，这类板框初效过滤单元通常作为多级过滤系统的第一级防护，拦截大粒径杂质后保护后端中效、高效过滤段，减少高精度滤材的负荷，也可单独应用在对过滤精度要求不高的设备通风冷却场景，直接过滤进风杂质保护设备内部元器件。建模过程中对滤材的褶皱细节做了完整还原，每一道折痕的圆角、折深都按照实际生产工艺参数绘制，外框的折边、卡扣结构也完全匹配量产加工的工艺要求，不存在无法落地的理想化结构，可直接用于结构选型参考、安装位干涉校核、通风系统流道仿真的装配建模使用。
