在带传动系统的布局设计中,惰轮皮带轮是调整皮带包角、补偿传动中心距偏差、吸收传动段振动的核心辅助部件,这款INA532019510型号的惰轮结构,在多楔带、平皮带传动场景中有着非常广泛的适配性,不管是小功率的轻工设备传动组,还是中载的通用机械动力传输单元,这类惰轮的设计合理性直接影响整套带传动的使用寿命与运行平稳性。
从实际功能逻辑来看,这款惰轮并不参与动力的主动输入输出,核心作用是在传动皮带的松边侧提供稳定的支撑张紧力,避免皮带在长距离传动中出现横向抖振,同时可以在不改变主从动轮中心距的前提下,调整皮带的实际包角,提升主从动轮与皮带的啮合摩擦力,降低打滑概率。很多设计人员在布置带传动时,容易忽略惰轮的安装位置对皮带寿命的影响——这款惰轮的结构设计充分考虑了这一点,轮体的支撑辐条采用等距放射式布局,既保证了轮体的径向刚度,又尽可能降低了转动惯量,避免惰轮自身随动过程中产生额外的转动阻力,减少皮带的弯曲疲劳损耗。

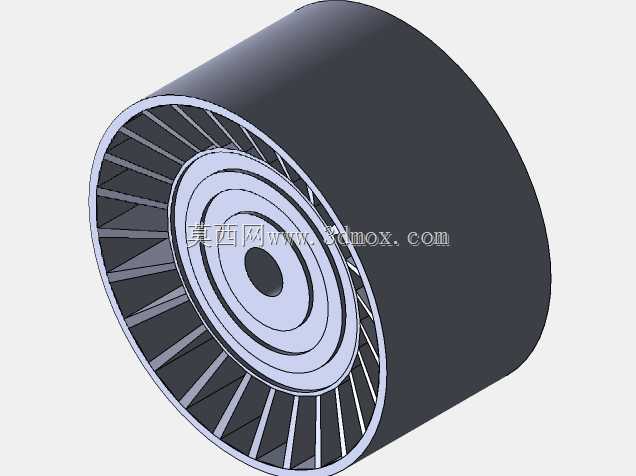

从结构设计思路拆解,这款惰轮采用了一体化的轮体与轮毂集成设计,中心的安装孔为同轴定位基准,多层阶梯式的轮毂结构既提升了中心安装位的结构强度,又为内置轴承的装配预留了足够的定位台阶,不需要额外设计轴承压盖的复杂结构,装配时可以直接将标准轴承压入轮毂内孔,靠台阶面实现轴承外圈的轴向定位,简化了装配工序。轮体的外圈为光滑圆柱面,没有设计齿槽,适配平皮带与多楔带的背面接触传动,表面粗糙度控制在合理区间,既不会因为过于光滑导致皮带接触摩擦力不足出现打滑,也不会因为表面粗糙度过高加速皮带背面的磨损。轮体内部的放射状辐条采用等厚度设计,每根辐条的走向与轮体径向保持一致,在注塑或压铸成型过程中可以保证材料填充的均匀性,减少成型后的内应力集中,同时辐条之间的镂空区域可以在轮体高速转动时形成自然的空气对流,带走皮带与轮面摩擦产生的热量,降低长期运行时的轮体温度,避免皮带长期接触高温轮面出现橡胶老化加速的问题。
在安装边界与尺寸适配方面,这款惰轮的轴向宽度完全匹配对应规格皮带的宽度,轮面两侧没有设计突出的挡边,这是因为惰轮作为皮带背面的支撑轮,不需要对皮带进行侧向限位,挡边反而会在皮带出现小幅跑偏时刮擦皮带侧面造成损伤。中心安装孔的尺寸适配标准的螺栓安装轴,安装时只需要保证惰轮的端面与主从动轮的端面处于同一平面,就可以避免皮带出现偏磨问题。轮体的外径设计经过传动比校核,不会因为惰轮的引入改变整套传动系统的实际传动比,同时外径尺寸足够大,使得皮带绕经惰轮时的弯曲曲率控制在橡胶材料允许的最小弯曲半径范围内,避免皮带出现反向弯折导致的芯层断裂。在实际选型应用中,这款惰轮适合安装在皮带的松边段,当安装在皮带内侧时需要注意轮径不能小于皮带允许的最小带轮直径,安装在外侧时则需要调整张紧力的方向,保证皮带与轮面的接触包角足够提供稳定的支撑力。
从实际使用场景的适配性来看,这类惰轮结构可以广泛应用在各类需要带传动的通用设备中,不管是小型风机的传动组、轻工输送设备的动力传输单元,还是各类工业设备的辅助传动机构,这款惰轮的结构都能满足长期稳定运行的需求。设计时没有采用多余的复杂结构,所有的结构特征都服务于功能需求:轮毂的阶梯结构服务于轴承定位,放射辐条服务于刚度与减重需求,光滑轮面服务于皮带背面接触传动,没有冗余的装饰性特征,完全符合机械零部件的功能优先设计原则。在三维建模过程中,这类零件的建模重点在于保证轮体的同轴度,所有回转特征都要以中心安装孔的轴线为基准,辐条的阵列要保证角度均匀,避免出现动平衡问题,因为惰轮在运行过程中是随皮带高速转动的,如果动平衡精度不足,会产生额外的振动,进而传导到整套传动系统中,带来噪音与结构疲劳问题。这款模型的结构细节完整还原了实物的设计特征,从轮毂的台阶尺寸到辐条的厚度比例,再到轮面的宽度参数,都可以直接作为选型参考与结构设计的参照样本,帮助设计人员快速完成带传动系统的惰轮选型与布局设计,减少重复建模的工作量,同时也能通过对成熟工业零部件结构的拆解,理解带传动系统中辅助部件的设计逻辑,避免在实际设计中出现结构选型错误、安装位置不合理等常见问题。
