可3D打印复合行星齿轮传动结构

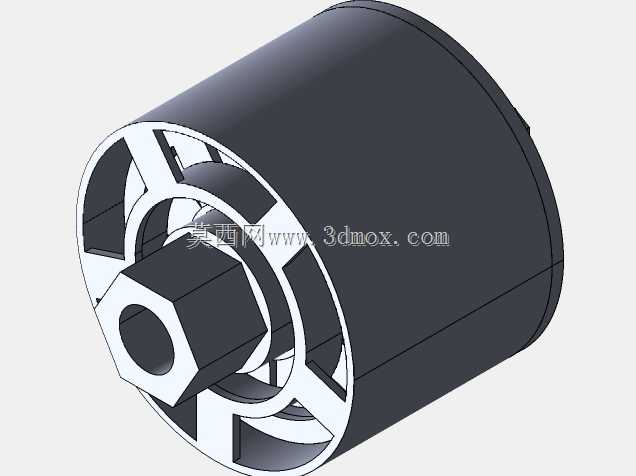

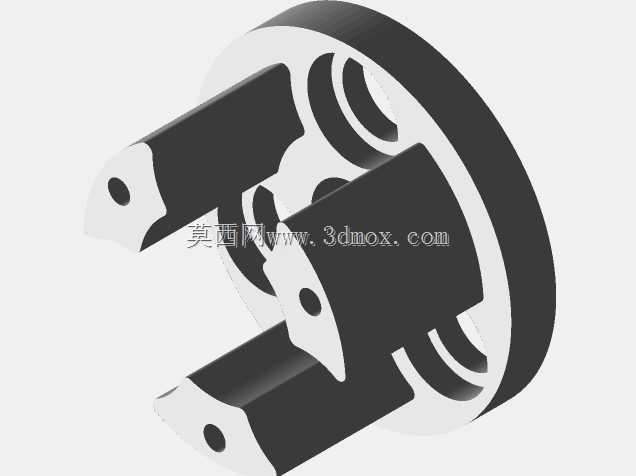

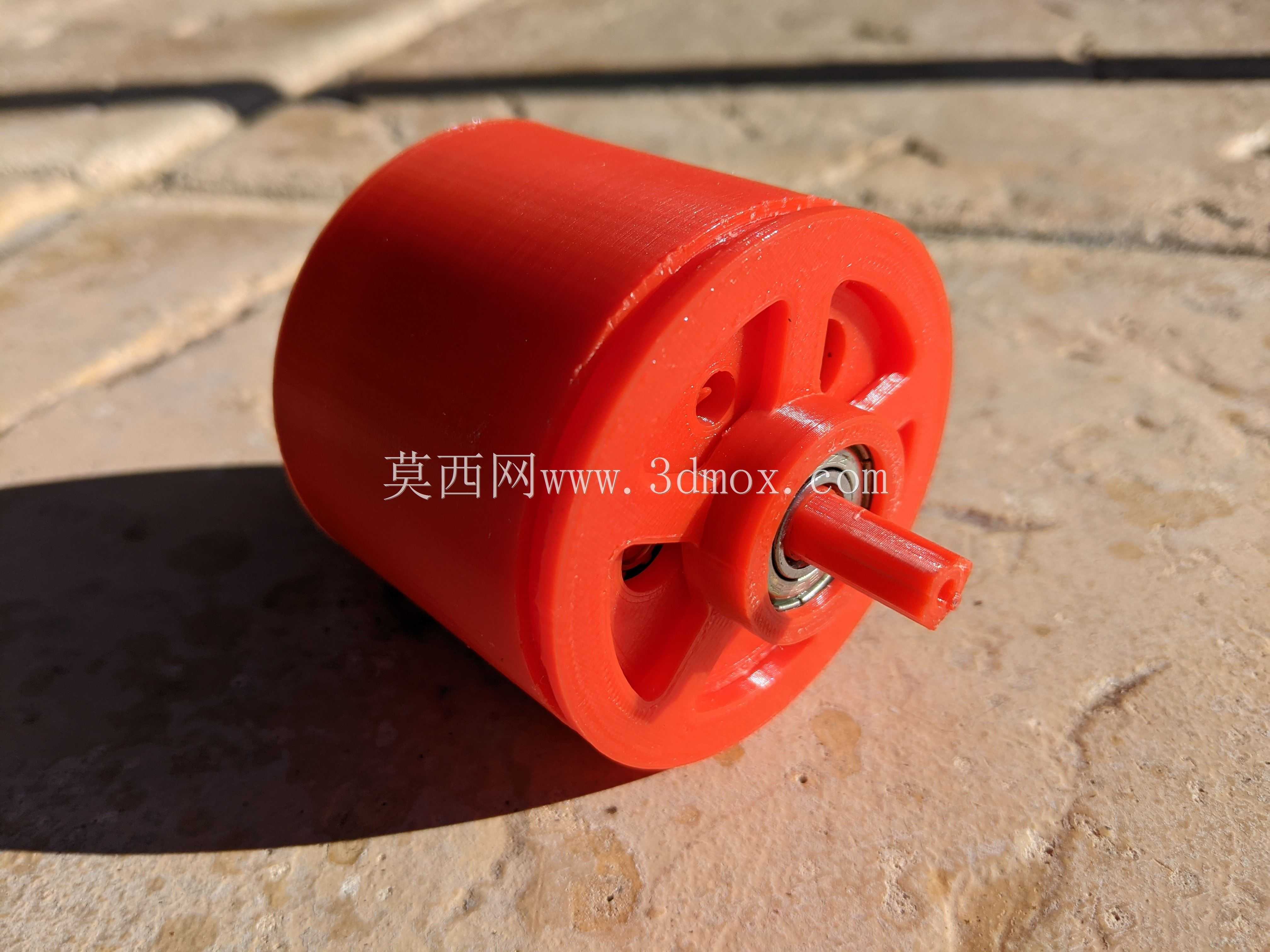

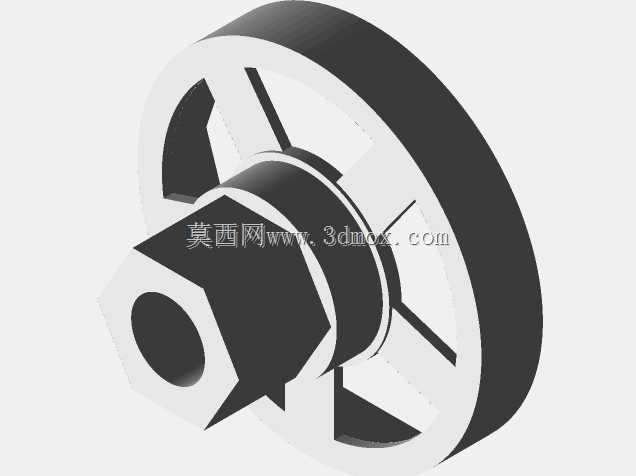

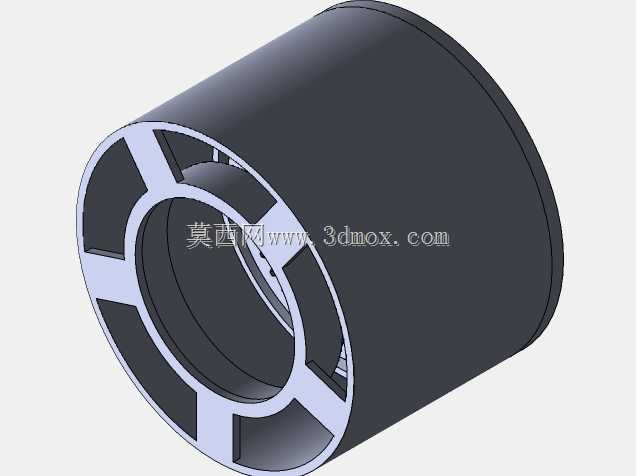

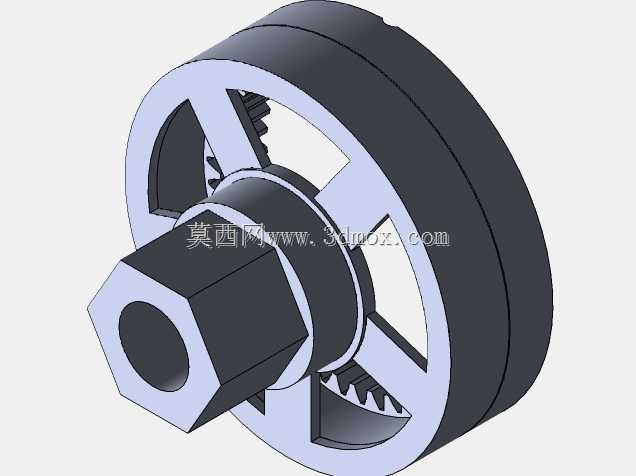

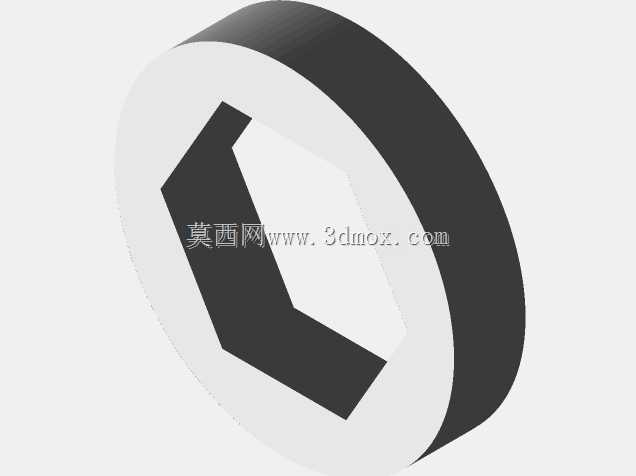

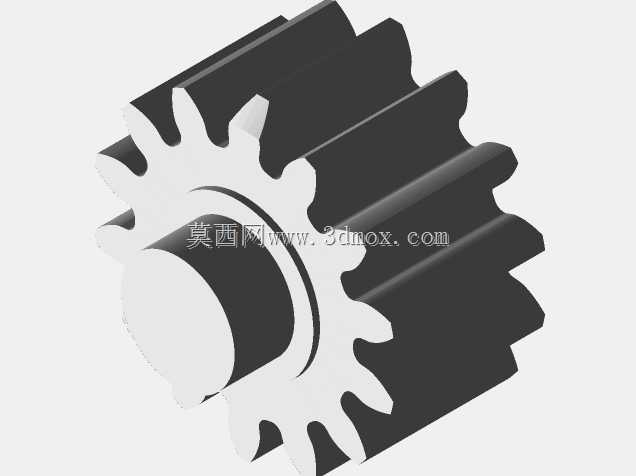

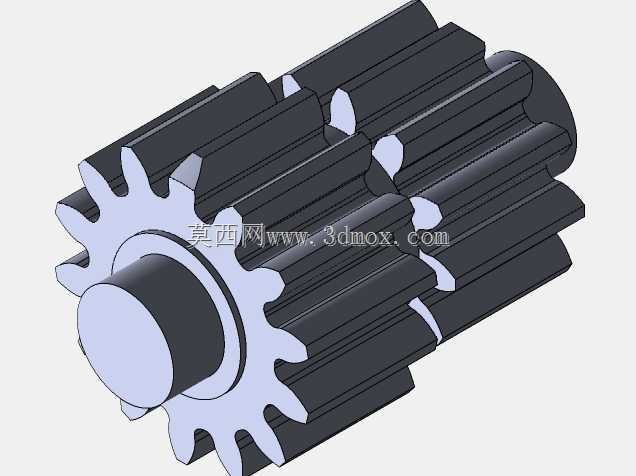

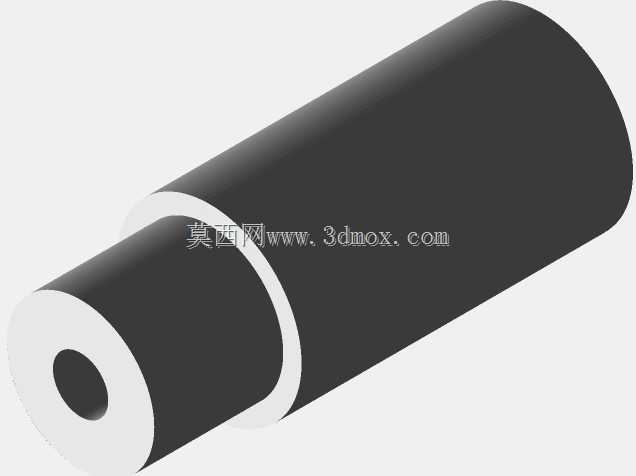

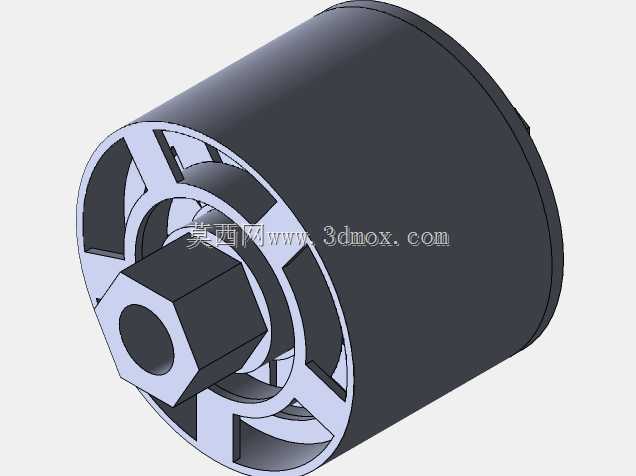

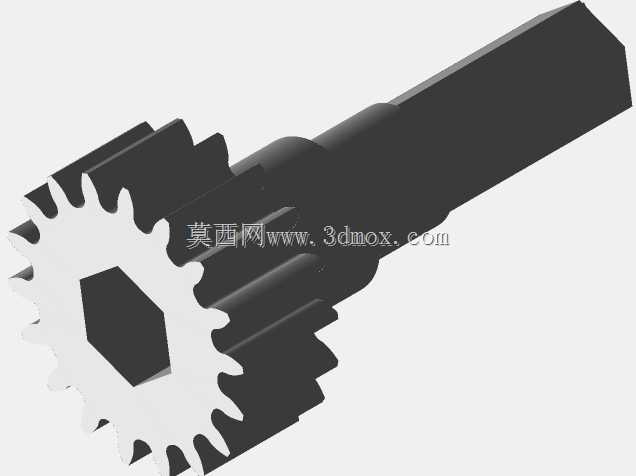

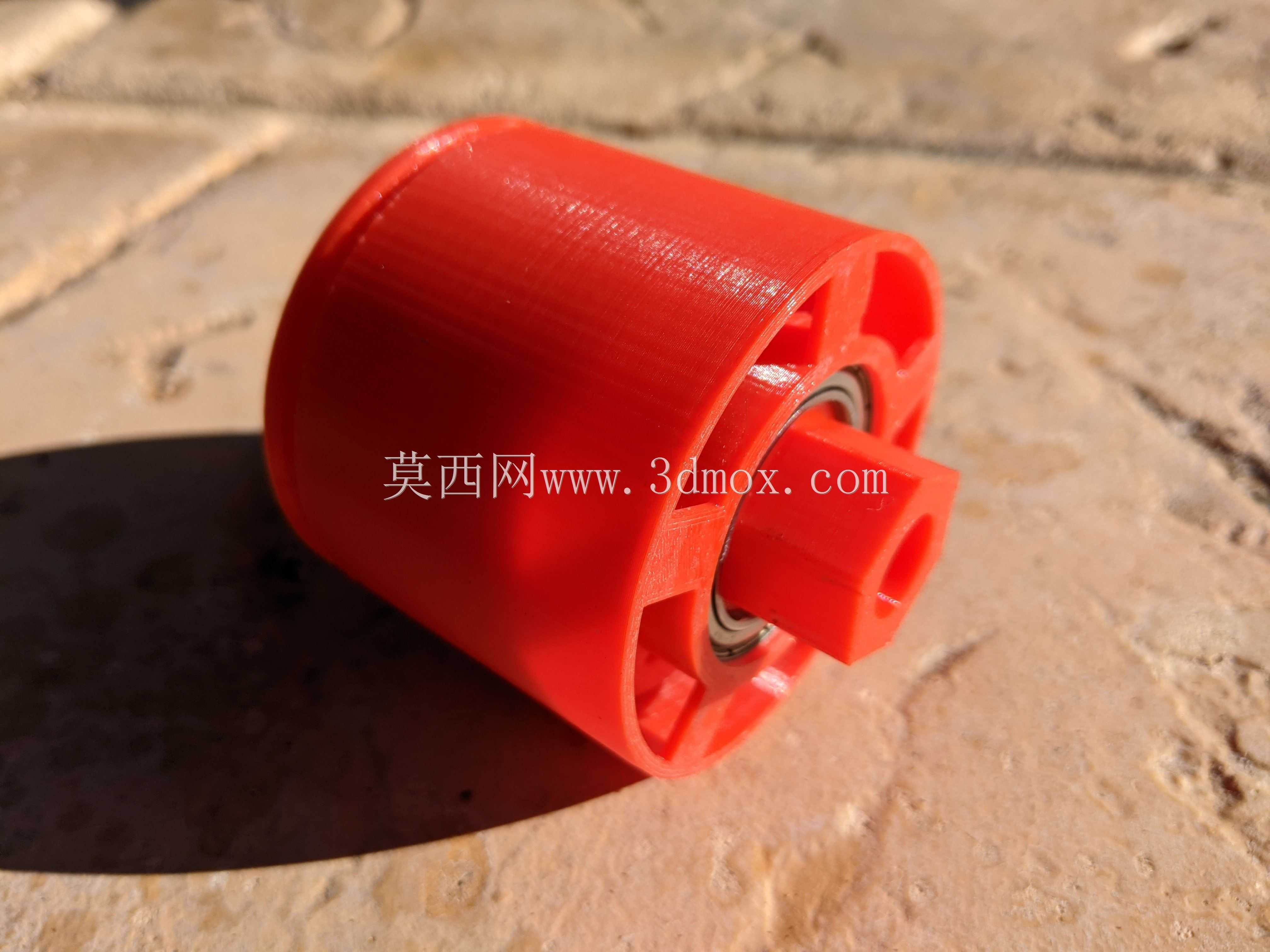

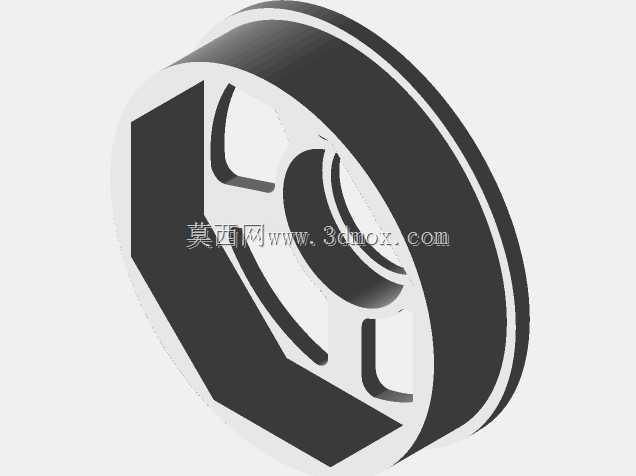

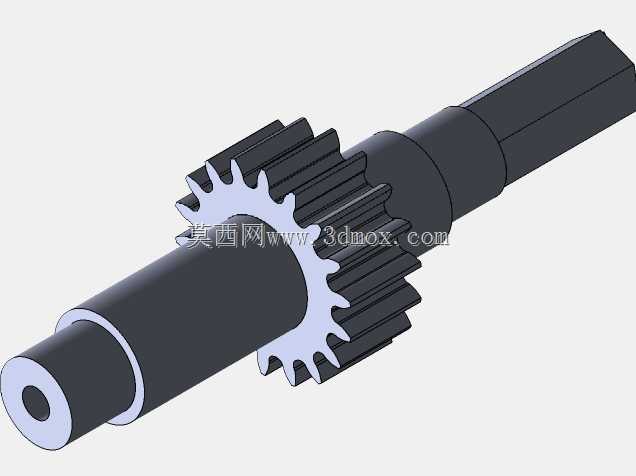

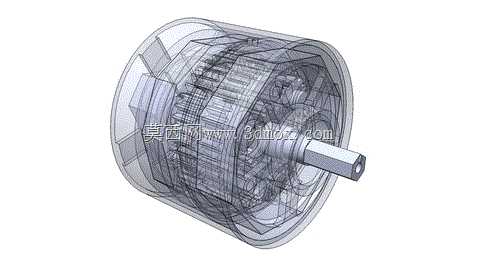

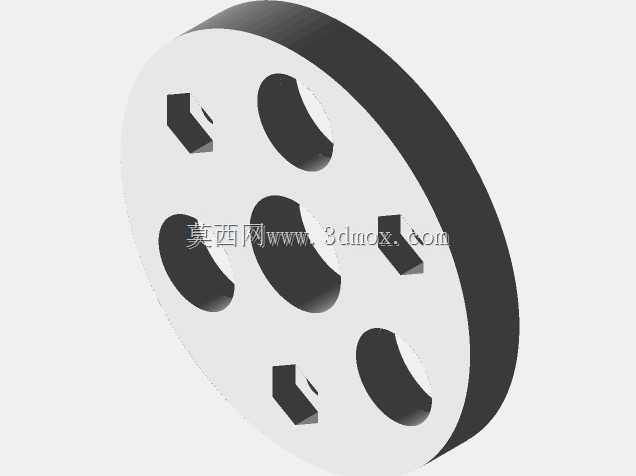

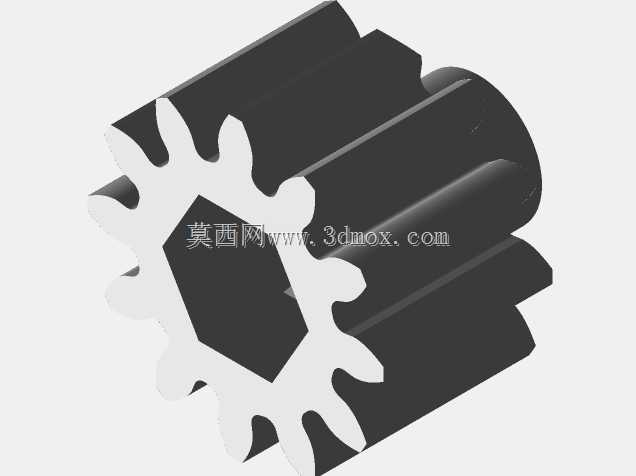

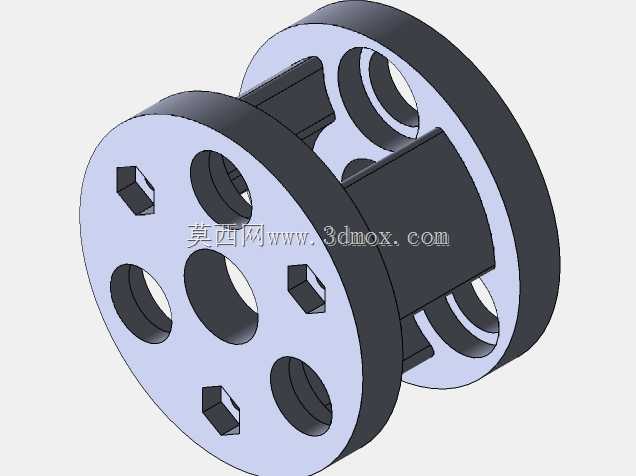

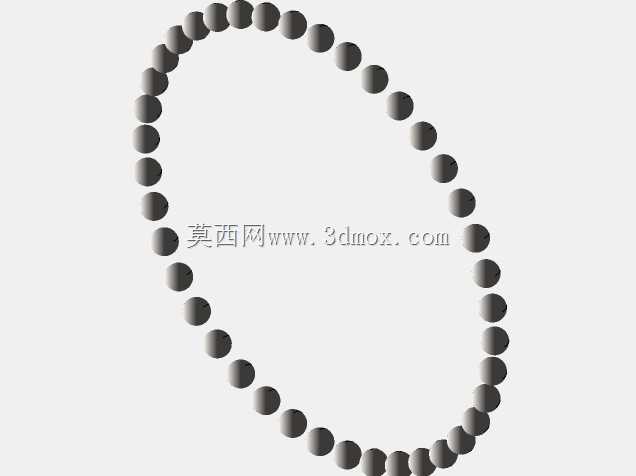

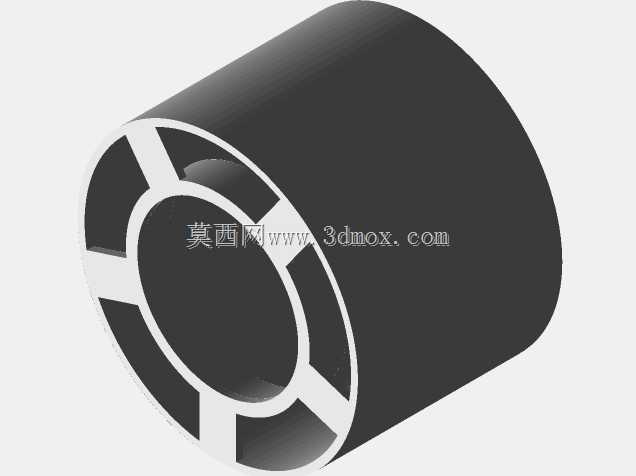

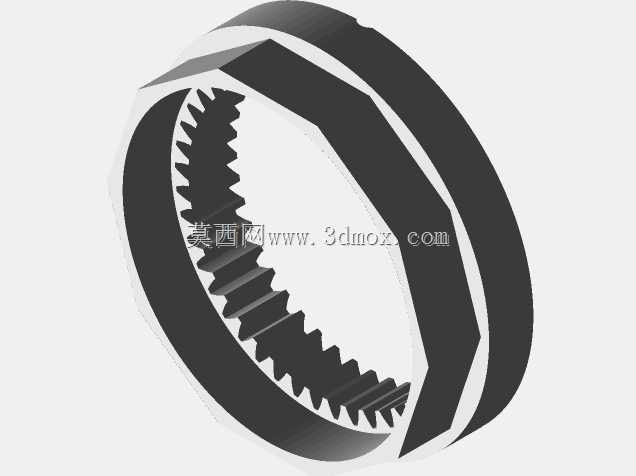

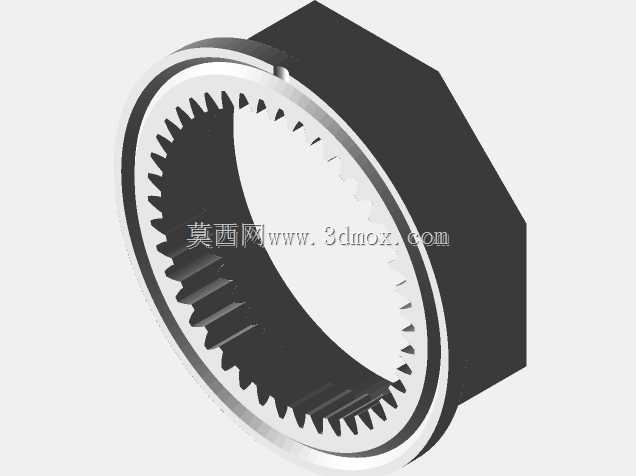

这款复合行星齿轮结构，主要面向小型动力传输场景的减速增扭需求，可适配桌面级3D打印制作，在小型自动化传动模组、DIY动力装置、教学演示教具、小型机器人关节驱动等场景中都能发挥作用，能够将高转速低扭矩的动力输入，转化为低转速大扭矩的输出，满足末端执行件的动力需求。结构采用渐开线齿轮啮合设计，全程搭配标准深沟球轴承作为转动支撑，尽可能降低传动过程中的摩擦阻力，减少运转卡顿与磨损问题，提升传动效率与运行平顺性。整体采用同轴布局的圆柱外形，输入端与输出端保持同一轴心，安装时可直接嵌入圆柱形安装腔体内，无需额外调整轴系对位，大幅降低装配调试的难度。设计过程中针对行星轮与齿圈的啮合间隙做了适配调整，三个行星轮采用差异化的组合方式，确保与第二级齿圈的啮合精度，避免出现打齿、传动卡滞的问题，同时支持反向驱动即拧紧锁紧的功能，可在需要反向自锁的简易传动场景中使用，无需额外添加锁止结构。结构的安装边界清晰，整体外轮廓为规则圆柱面，输出轴采用带平面的轴头设计，可直接与带D型孔的传动件配合，防止传动过程中出现轴与连接件打滑的问题；输入端可直接适配常规小型电机的输出轴，无需额外定制转接件。设计时充分考虑3D打印的工艺特性，所有结构均无超大悬空角度，无需添加大量支撑即可完成打印，打印完成后仅需简单去除毛刺、压入对应规格的轴承即可完成装配，不需要复杂的后处理工序。传动过程中动力从太阳轮输入，经由第一级行星轮组传递到内齿圈，再通过复合行星架传递到第二级行星轮组，最终通过输出轴输出动力，两级行星传动的结构在紧凑的体积内实现了较高的减速比，相比普通定轴齿轮减速结构，体积更小、承载能力更强，同轴输出的特性也让整体传动模组的布局更加紧凑，能够适配空间受限的安装场景。
