工业传动用多段变径阶梯主轴结构

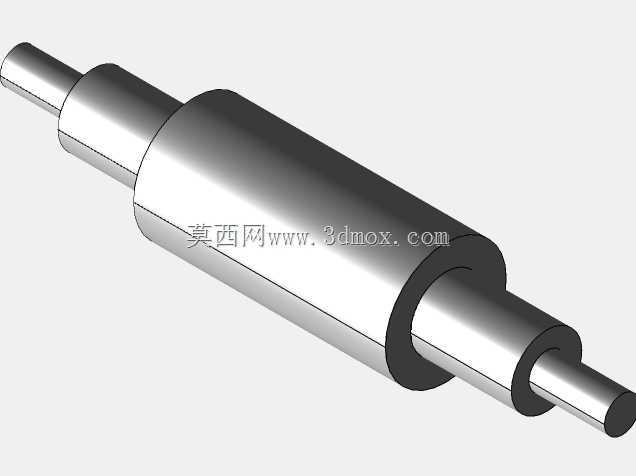

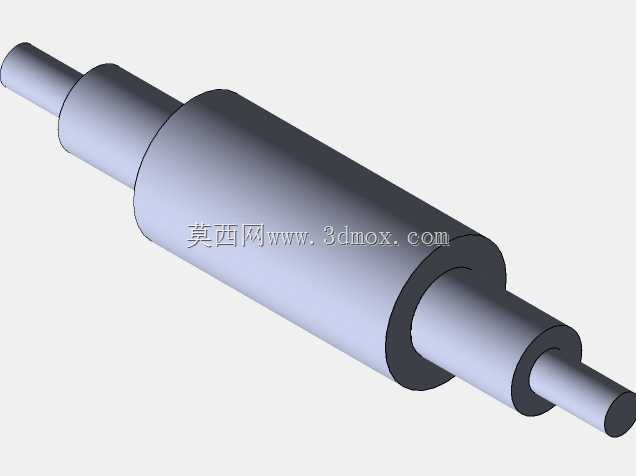

阶梯轴是工业传动系统中应用极为广泛的核心支撑与传动构件，这款多段变径阶梯主轴，主要适配各类中小型旋转传动设备的动力传递场景，常见应用涵盖普通机床的主轴传动单元、中小型输送设备的动力辊轴支撑、通用减速设备的动力输出轴段、小型电机的外接延伸传动轴等场景，承担着支撑旋转传动件、传递旋转扭矩、保障回转精度的核心作用。从实际使用场景来看，这类阶梯轴的设计核心是通过不同直径的轴段，实现不同功能部件的定位与安装：两端最细的轴段主要用于装配轴承，作为整根轴的回转支撑基准，轴承安装位的直径公差、同轴度要求较高，能够保障整轴回转时的径向跳动控制在合理范围内，避免传动过程中出现振动、异响等问题；紧邻轴承位的稍粗轴段，主要用于安装传动件，比如带轮、齿轮、联轴器等部件，轴段上可根据实际需求设计键槽、定位轴肩，实现传动件的周向与轴向固定，避免动力传递过程中出现部件打滑、轴向窜动的问题；中间最粗的轴段是整根轴的主体结构，一方面提升整轴的抗弯、抗扭刚度，在传递较大扭矩时避免轴体出现形变，另一方面也可作为轴上部件的轴向定位基准，通过轴肩的台阶面抵住安装部件的端面，实现精准的轴向位置限定。在设计思路上，这款阶梯轴采用了等强度设计的逻辑，根据不同轴段承受的弯矩、扭矩大小匹配对应的轴径，受力越大的位置轴径越粗，在保障整体结构强度的前提下尽可能降低轴体自重，减少不必要的材料消耗，同时轴段之间的过渡位置采用圆角过渡设计，避免应力集中导致轴体在交变载荷下出现断裂失效，提升轴的疲劳使用寿命。从安装边界来看，整轴为同轴回转体结构，安装时以两端轴承位的轴线为基准，可适配内径与轴承位直径匹配的标准滚动轴承，轴向安装尺寸可通过轴肩位置进行定位，不需要额外设计复杂的定位结构，安装便捷性较高；轴上各传动件安装位的直径按照标准传动件的安装孔径设计，可直接适配标准规格的齿轮、带轮、联轴器等通用传动部件，不需要额外定制非标连接件，能够有效降低设备的装配与维护成本。在实际运行过程中，这类阶梯轴能够稳定传递额定范围内的旋转扭矩，在常规转速下保持良好的回转精度，支撑轴上安装的各类传动部件平稳运转，广泛适配各类通用机械设备的传动需求，是机械传动结构中不可或缺的基础零部件。
