辐条式带轮传动结构设计

这款辐条式带轮是机械传动系统中用于传递平行轴间动力的核心配套零件，主要适配平带、V带等常规挠性传动场景，广泛应用在轻工输送设备、小型机床进给机构、农用加工机具、家电传动模组等对传动平稳性有要求的设备中，承担着传递扭矩、调整传动比、缓冲传动冲击的实际作用，相比实心轮体结构，它能在保证结构强度的前提下大幅降低自身重量，减少传动过程中的转动惯量，降低设备启停阶段的动力损耗与轴系负载。

从功能特性来看，该带轮采用外圈加厚轮缘设计，轮缘内侧做了圆角过渡处理，能避免带体长期运行过程中出现边缘磨损，延长传动带的使用寿命；中心轮毂部位做了同轴阶梯孔设计，可适配不同直径的传动轴安装，轮毂与外圈之间通过均匀分布的辐条连接，辐条采用等强度圆弧过渡结构，既可以分散传动过程中轮体承受的周向扭矩，也能抵消带体张紧带来的径向载荷，避免轮体在高速运转时出现应力集中导致的开裂变形。

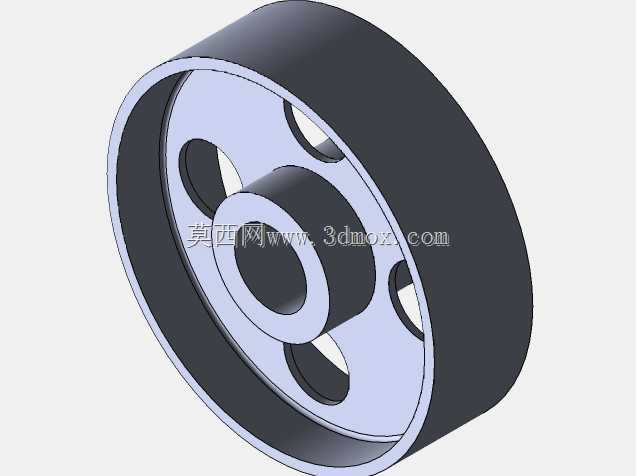

在设计思路上，这款带轮优先兼顾了轻量化与结构刚性的平衡，没有采用传统实心轮盘的结构，而是在轮盘区域开设了四个均匀分布的减重孔，减重孔边缘同样做了圆弧倒角处理，既减少了材料用量降低零件自重，也方便安装过程中操作人员握持对位，同时均匀分布的开孔不会破坏轮体的动平衡性能，能适配中低转速下的连续传动工况。设计时严格控制了轮体的安装边界尺寸，轮毂的轴向长度略小于轮缘宽度，保证安装后带轮不会与周边的轴承座、机架护板产生干涉，轮缘的外径尺寸按照标准传动带的弯曲半径设计，避免带体出现过度弯折导致的早期疲劳损坏。

在实际安装适配层面，该带轮的中心安装孔可配合键槽、顶丝等常规轴系固定方式使用，轮体的端面跳动与径向跳动公差按照通用传动件的精度要求设计，能保证运转过程中带体不会出现跑偏、掉带的问题，辐条的分布角度经过对称校验，高速转动时不会产生额外的离心振动，既可以作为主动轮连接动力输出端，也可以作为从动轮连接负载端，适配不同功率等级的传动需求，在输送线、小型加工设备的传动布局中，能有效压缩传动机构的整体占用空间，提升传动系统的运行稳定性。
