带加强筋三角立式铰接安装固定支座

该款三角立式铰接固定支座，是工业机械装配场景中应用极为广泛的支撑连接构件，常见于自动化生产线连杆机构、轻型设备铰接支撑点位、工装夹具定位模块、小型输送线张紧调节结构等场景，主要承担载荷传递、铰接点位限位、部件安装定位的核心作用，能够将上部铰接部件的载荷均匀分散至安装基面，避免局部应力集中导致的结构变形或连接失效。

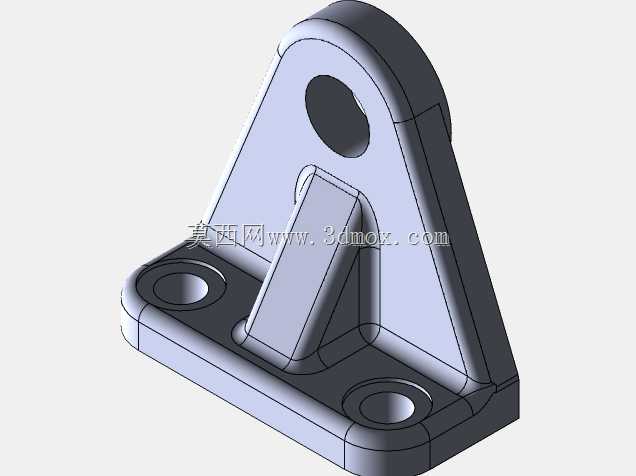

从功能特性来看，支座采用三角支撑的主体构型，主体立板顶部设置整圆铰接通孔，用于穿装铰接销轴或连接螺栓，实现与上部摆动、转动部件的活动连接，铰接孔边缘做了圆角过渡处理，能够减少销轴转动过程中的接触磨损，延长铰接副的使用寿命。立板与底部安装板之间设置了一体化成型的梯形加强筋，筋板与立板、底板的连接处均做了圆弧倒角过渡，有效消除了直角连接处的应力集中问题，大幅提升支座的抗弯折、抗冲击载荷能力，即使在承受偏载、交变载荷的工况下，也能保持结构稳定性，避免长期使用出现开裂变形问题。

底部安装板为矩形平板结构，板面对称设置两个沉头安装孔，安装孔的沉头深度适配标准内六角螺栓的头部尺寸，安装后螺栓头部可完全没入沉孔内，不会突出底板平面，保证支座安装后与安装基面完全贴合，无安装间隙，提升连接刚性。安装孔的孔位间距经过标准化设计，适配工业领域常用的安装孔距规格，能够直接匹配现有型材安装面、设备基板的预留孔位，无需额外打孔调整，降低现场装配的工作量。

设计过程中优先考虑了结构刚性与安装便捷性的平衡，整体采用等强度设计思路，在立板非受力区域做了合理的壁厚优化，在保证整体承载能力的前提下尽可能减少材料占用，降低构件自重。整体外形轮廓规整，无复杂异形曲面，既适合采用金属切削加工方式小批量定制生产，也适合采用压铸、模锻等工艺批量制造，能够适配不同产能规模的生产需求。安装边界方面，底板的长宽尺寸预留了足够的安装操作空间，铰接孔的中心高度经过合理设定，既保证上部铰接部件有足够的摆动空间，不会与安装基面发生运动干涉，也不会因支撑高度过高导致整体重心偏上，影响安装后的整体稳定性。支座的所有外露棱边均做了倒钝处理，避免装配过程中划伤操作人员，也能减少应力集中点，提升构件的疲劳强度。
