带加强筋三角铰接安装支座结构设计

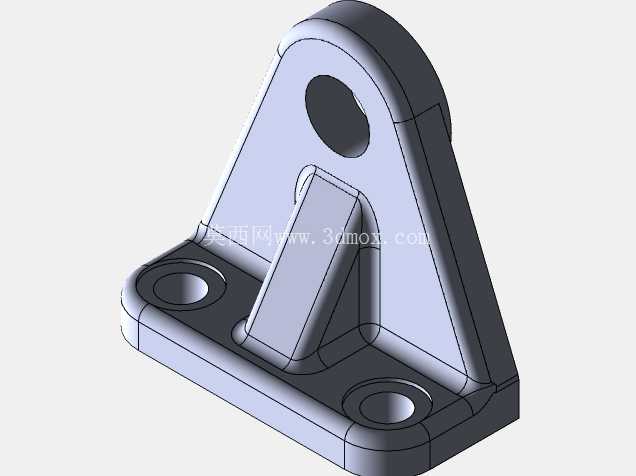

　　这类带加强筋的三角铰接支座，在轻载传动链路、小型执行机构末端、工装夹具的活动连接段里应用十分普遍，日常做非标设备改型时，经常会遇到需要在狭小安装空间内布置铰接支点的工况，这类结构刚好能平衡安装空间占用、承载能力与铰接自由度的多重需求。从结构功能来看，底部的矩形安装法兰设置了两个沉头安装孔，安装时可以将螺栓头完全沉入法兰平面内，不会出现螺栓头突出干涉相邻部件的问题，法兰的厚度经过针对性设计，在螺栓预紧力作用下不会出现法兰面翘曲变形，同时沉孔的深度刚好匹配常用内六角圆柱头螺栓的头部高度，安装后整个支座底面可以完全贴合安装基准面，保证铰接支点的位置精度。

　　上部的铰接耳板开有贯穿的销轴孔，孔口做了圆角过渡处理，一方面可以消除机加工后的锐边毛刺，避免装配时划伤销轴表面，另一方面也能在销轴穿装时起到导向作用，降低装配对位的难度，耳板的厚度根据销轴的剪切强度匹配设计，保证在额定径向载荷下耳板不会出现孔壁压溃、板体变形的问题。连接底部法兰与上部耳板的三角加强筋是整个结构的核心受力强化部分，筋板沿着耳板受力的法向布置，刚好将耳板承受的径向载荷直接传递到底部法兰的安装区域，避免耳板与法兰连接的根部出现应力集中，很多新手设计这类支座时容易忽略筋板的布置角度，要么筋板偏置导致受力路径偏移，要么筋板厚度不足导致根部断裂，这个结构的筋板厚度与耳板厚度保持合理比例，同时筋板与耳板、法兰的连接位置都做了圆角过渡，进一步分散应力集中点，避免交变载荷下出现疲劳裂纹。

　　从安装边界来看，整个支座的轮廓采用三角收窄设计，从底部法兰向上逐渐收窄到铰接耳板位置，相比等宽度的支座结构，能减少近40%的侧向空间占用，在多组铰接点并排布置的工况下，比如平行连杆机构、多工位夹具的联动结构里，可以大幅缩小相邻支点的布置间距，让整个机构的结构更加紧凑。设计这类结构的时候，首先要明确铰接点的受力方向，确保加强筋的延伸方向与主受力方向一致，才能最大化发挥筋板的强化作用，如果受力方向存在一定角度的偏载，还需要在耳板侧向补充辅助筋结构，但这个模型对应的工况是单向径向承载，所以单块居中布置的加强筋已经完全满足强度要求。销轴孔与安装法兰底面的垂直度是这类零件的核心形位公差要求，实际加工时需要一次装夹完成法兰底面与销轴孔的精加工，避免二次装夹带来的位置误差，如果垂直度超差，会导致销轴安装后出现卡滞、铰接转动不顺畅的问题，长期使用还会造成销轴与孔壁的偏磨，缩短部件的使用寿命。另外，整个零件的外轮廓棱边都做了小尺寸倒角处理，除了去除加工毛刺之外，也能避免装配、检修过程中锐边划伤操作人员，这类细节在工业零部件设计里很容易被忽略，但却是衡量结构设计成熟度的重要标志。

　　在实际选型应用时，需要根据铰接点的最大径向载荷、销轴直径、安装面的可用空间来匹配对应规格的支座，这个结构的两个安装孔间距经过标准化设计，可以适配常用的型材安装槽间距，也可以直接在钢板焊接的机架面上打孔安装，适配性较强。很多人做这类支座设计时会盲目加大整体壁厚来提升强度，反而造成零件重量增加、材料浪费，这个结构通过合理的筋板布置与轮廓优化，在满足同等承载能力的前提下，比实心结构减重超过60%，同时铸造或机加工的工艺性也更好，不管是采用铸造成型后精加工孔位，还是直接采用板材铣削加工，都能较低的成本完成制造。铰接耳板的上端做了圆弧过渡，没有突兀的直角结构，一方面是避免应力在上端棱角处集中，另一方面也能避免铰接转动时，耳板与相连的连杆部件出现运动干涉，保证连杆在设计的摆角范围内可以顺畅转动，不会出现结构碰卡的问题。
