带法兰凸台圆柱销轴连接件结构设计

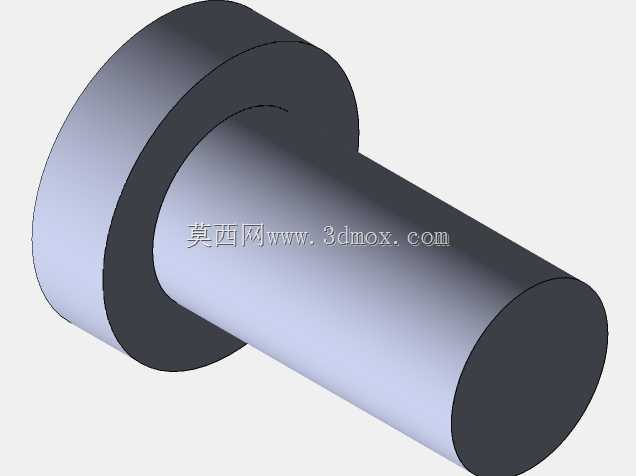

这款带法兰凸台的圆柱销轴类零件，是机械装配领域应用极为广泛的基础连接定位元件，日常在各类工装夹具、轻工机械、输送设备、小型机电产品的铰接点位、定位工位都能见到它的身影，主要承担部件间的铰接传动、位置定位、载荷传递作用，能够在往复小幅转动、径向承载、轴向限位的工况下长期稳定工作，避免连接部件出现错位、松脱、过量窜动的问题。从实际功能特性来看，该零件采用一体化结构设计，一端设置直径大于杆身的圆盘式法兰凸台，无需额外搭配轴端挡圈、锁紧垫片等附件，即可在装配时实现可靠的轴向限位，装配工序更简洁，也能减少零散配件的管理成本，杆身部分为等直径光滑圆柱结构，表面精度适配常规的铰制孔装配公差，装入对应安装孔后既能保证铰接转动的顺滑度，也能控制径向配合间隙，避免连接点位出现旷量晃动。在设计思路层面，这款零件优先考虑了装配便捷性与工况适配性，法兰凸台的厚度经过合理匹配，既保证足够的承压面积来分散轴向载荷，避免凸台受压变形出现限位失效，也不会因为凸台过厚占用过多装配空间；杆身长度根据常规铰接场景的叠层部件厚度设计，装入后端面与安装孔外侧基本齐平，不会出现过长剐蹭周边部件、过短导致连接强度不足的问题，杆身与法兰凸台的衔接位置采用小圆弧过渡处理，能够有效降低应力集中系数，在承受交变径向载荷时减少衔接位置断裂的风险，提升零件的整体疲劳强度。从安装边界来看，该零件的法兰凸台外径、杆身直径、整体长度都遵循通用五金配件的常规尺寸适配逻辑，安装时仅需在待连接的两个或多个部件上加工对应直径的同轴通孔，将杆身穿过通孔后，依靠法兰端面贴合在部件外侧即可完成初步定位，若需要进一步防脱，可在杆身末端的对应卡槽位置加装简单的卡簧即可，不需要复杂的锁紧结构，适配的安装孔径公差范围宽松，既能用于固定定位的过盈配合场景，也能用于铰接活动的间隙配合场景，在手动工装、小型自动化输送线的连杆机构、设备检修门的铰接点位、五金家具的转动连接位置都能直接适配使用，不需要针对安装位做复杂的二次改型设计。零件整体结构简洁，没有冗余的异形结构，加工时可直接采用圆钢料一次车削成型，加工工序少，量产成本低，表面可根据使用场景做发黑、镀锌等防锈处理，能够在普通室内工况、轻度潮湿工况下长期使用，不会轻易出现锈蚀卡滞的问题，日常维护时仅需在铰接位置定期涂抹少量润滑脂，即可保证转动灵活，延长零件的使用寿命。
