阶梯式传动连接轴精密结构设计

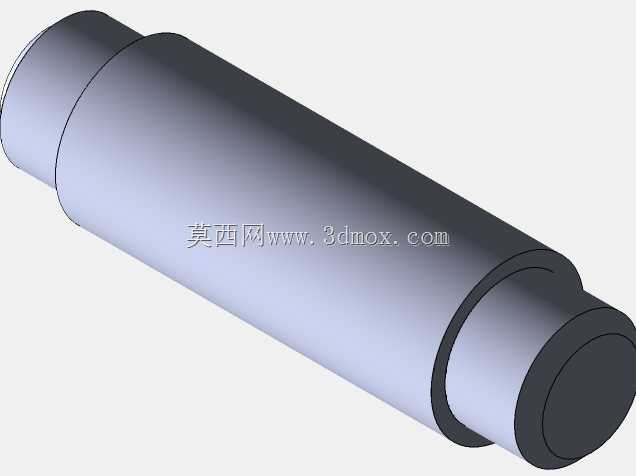

该轴类零件作为机械传动系统中的核心承载构件，广泛应用于各类需要传递旋转扭矩、支撑回转部件的工业场景中，常见于中小型传动设备、轻工机械、输送装置以及精密传动模组的动力传递链路里，承担着衔接动力输出端与执行端、保障回转运动平稳传递的关键作用。在实际设备运行过程中，该轴件一方面需要将动力源输出的扭矩稳定传递至末端负载，另一方面要为轴上配套的轴承、齿轮、带轮等回转零件提供精准的安装定位基准，同时承受传动过程中产生的径向载荷与交变轴向载荷，避免传动过程中出现偏心、窜动等影响传动精度的问题。从功能特性来看，该轴采用多段阶梯式结构设计，不同直径的轴段分别对应不同的安装配合需求：两端直径较小的轴段可作为轴承安装位，与标准滚动轴承内圈形成过渡配合，保障轴体回转时的径向支撑稳定性；中间直径较大的轴段一方面用于提升轴体整体的抗扭、抗弯刚度，降低高负载下的轴体挠度变形，另一方面可作为传动件的轴向定位端面，通过轴肩结构实现齿轮、联轴器等零件的轴向限位，无需额外设计复杂的定位套结构即可完成零件的装配定位，有效简化整体装配流程。在设计思路上，该轴遵循等强度设计原则，各轴段的直径变化充分匹配对应位置的载荷分布，在满足承载能力要求的前提下尽可能控制轴体整体重量，减少回转过程中的无用惯量，同时轴段间的过渡位置采用圆角过渡结构，避免应力集中导致的轴件疲劳断裂问题，提升零件在交变载荷下的使用寿命。从安装边界来看，该轴为同轴回转体结构，整体外轮廓无突出异形结构，安装时可直接沿轴向穿入支撑轴承座与传动件内孔，两端轴段的配合直径严格遵循通用公差标准，可适配常规规格的标准轴承与传动连接件，轴向总长度可根据不同设备的安装间距需求匹配对应尺寸，安装过程中无需对周边结构进行额外改造，即可快速完成轴件的装配替换，适配性较强。
