DIY FPV头戴显示接收一体机结构设计

这款DIY FPV头戴显示接收一体机，是面向航模穿越机飞行场景开发的专用外设，核心用途是为飞手提供第一视角实时飞行画面，解决传统分体式FPV设备接线繁杂、佩戴累赘、户外携带不便的痛点，适配户外竞速飞行、野外航模作业、FPV影视拍摄等多类使用场景，既可以满足业余航模爱好者的DIY改装需求，也能作为轻量化FPV实训设备用于航模教学场景。

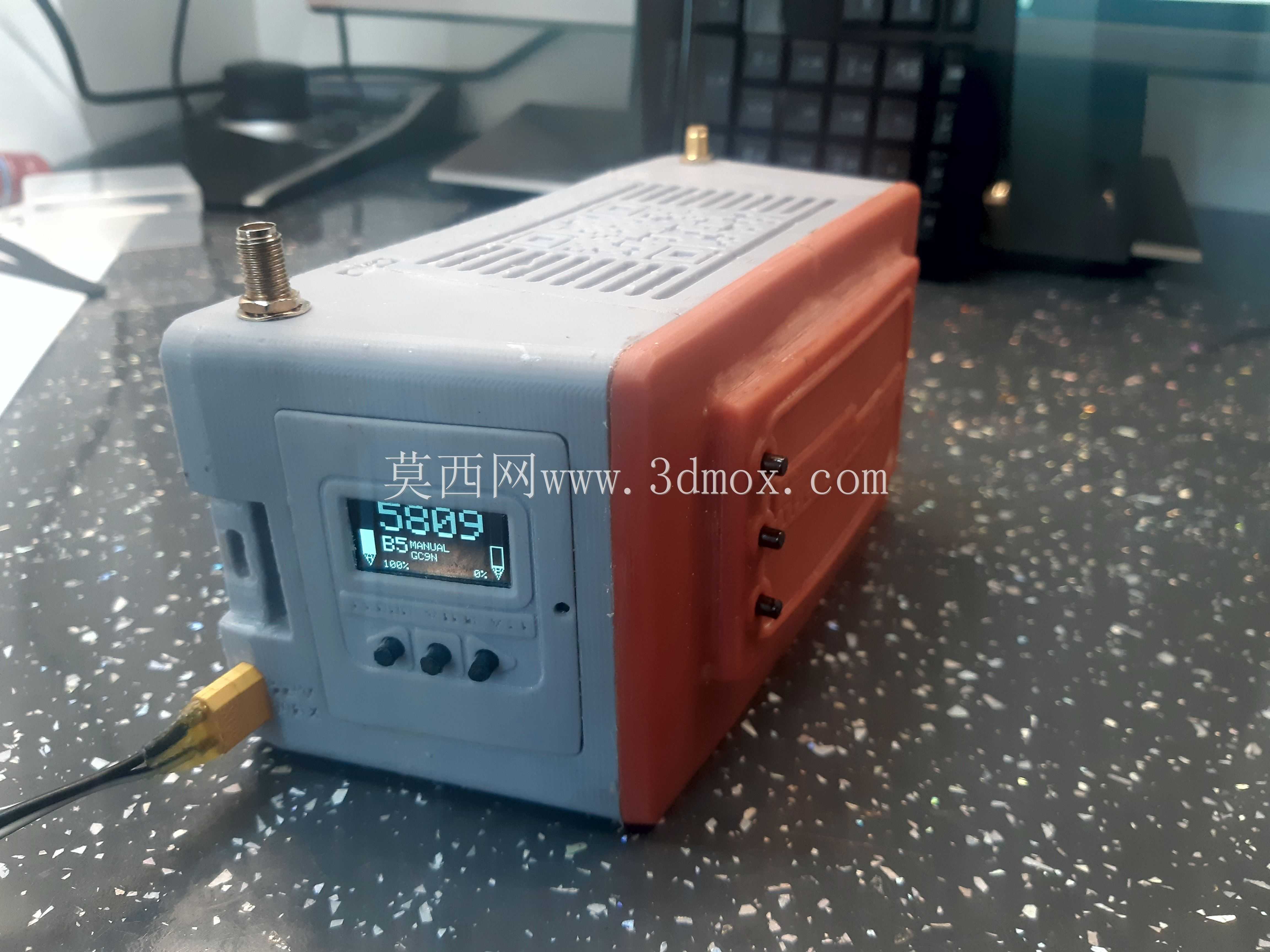

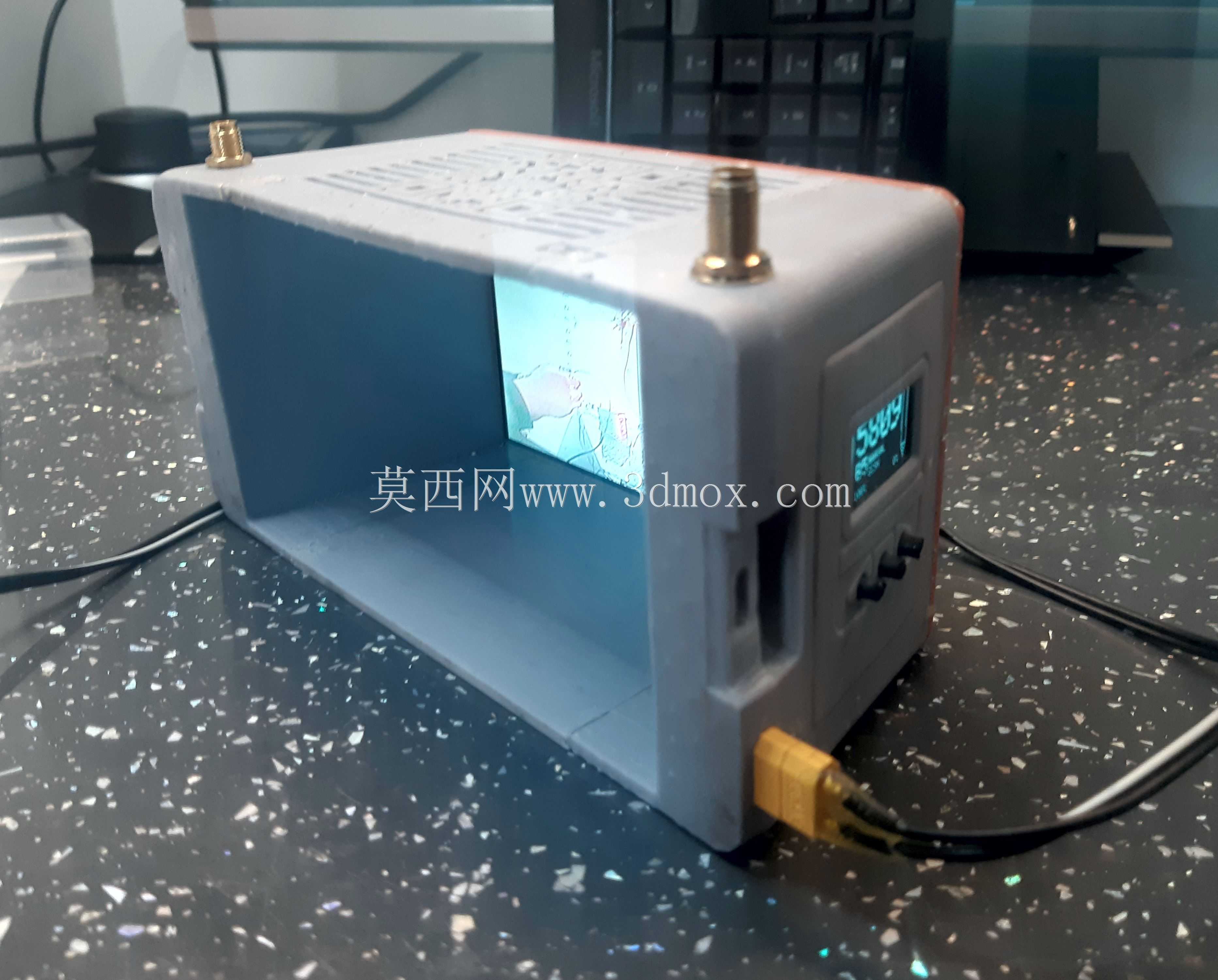

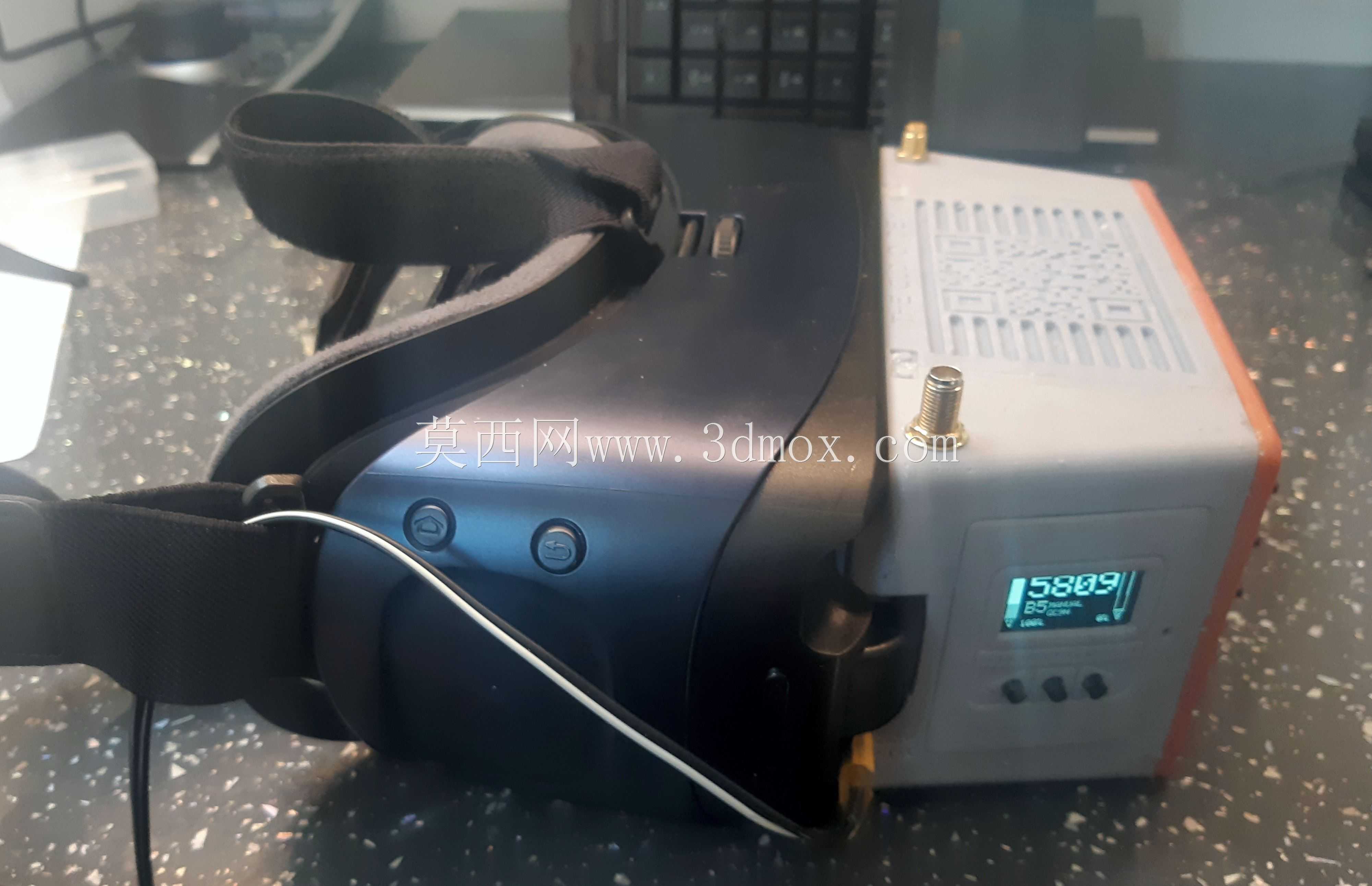

在功能特性设计上，设备整合了5.8G图传信号接收模块、高清显示驱动单元、状态显示小屏、参数调节按键与头戴固定结构，无需额外搭配独立图传接收机、外接显示屏与供电转接模块，开机即可自动匹配对应频段的图传信号，前端的小型数显屏可实时展示当前接收频段、信号强度、设备供电电压等核心参数，侧边的实体调节按键支持频段切换、屏幕亮度调节、显示模式切换等操作，无需复杂的软件设置即可快速完成参数调整，适配不同品牌、不同发射功率的FPV图传发射端。

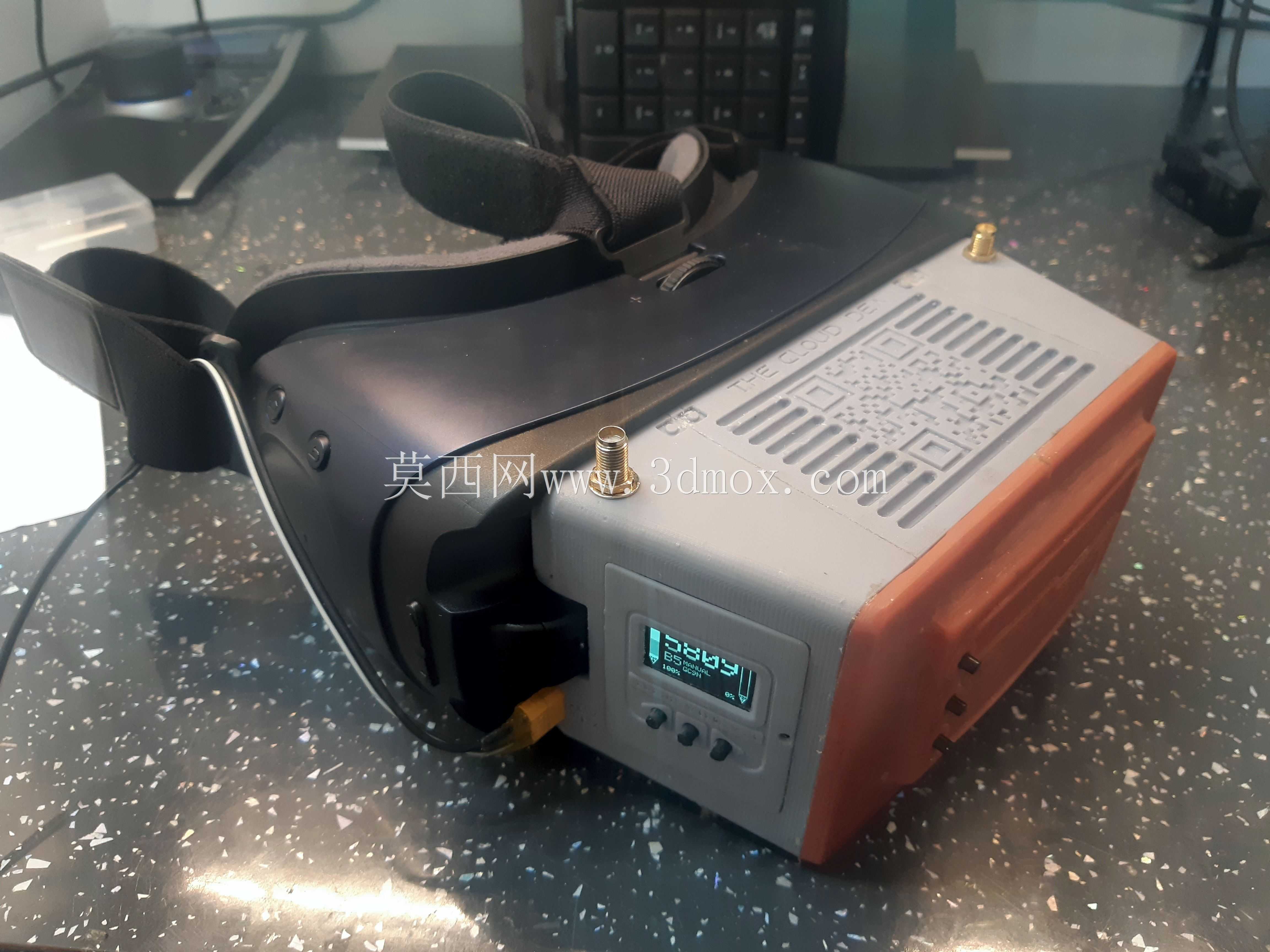

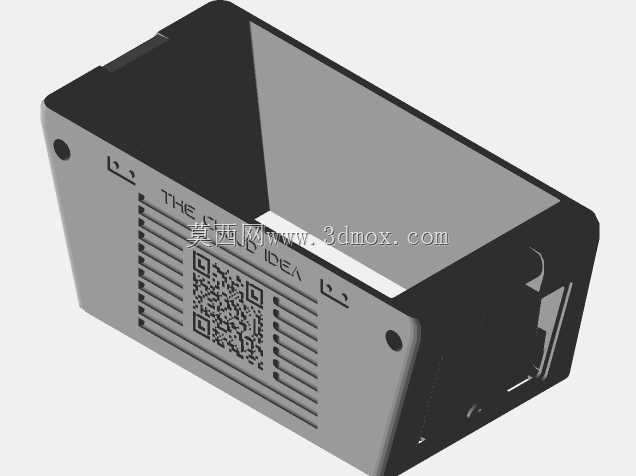

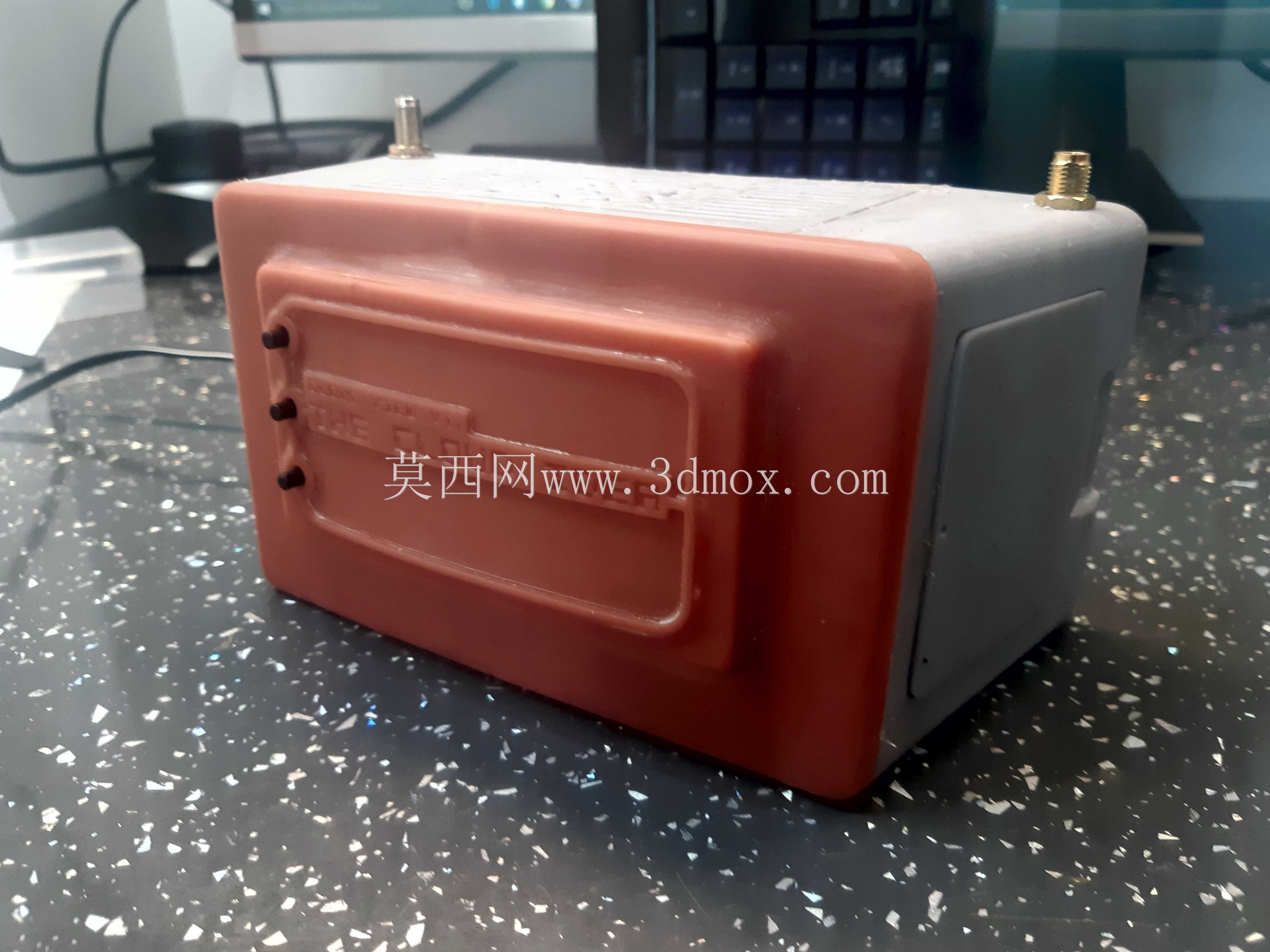

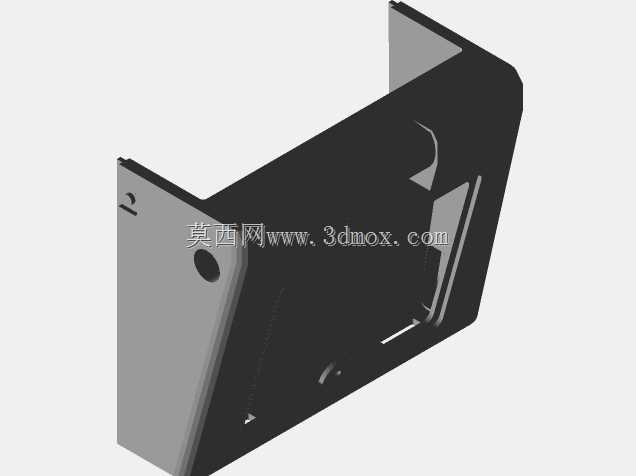

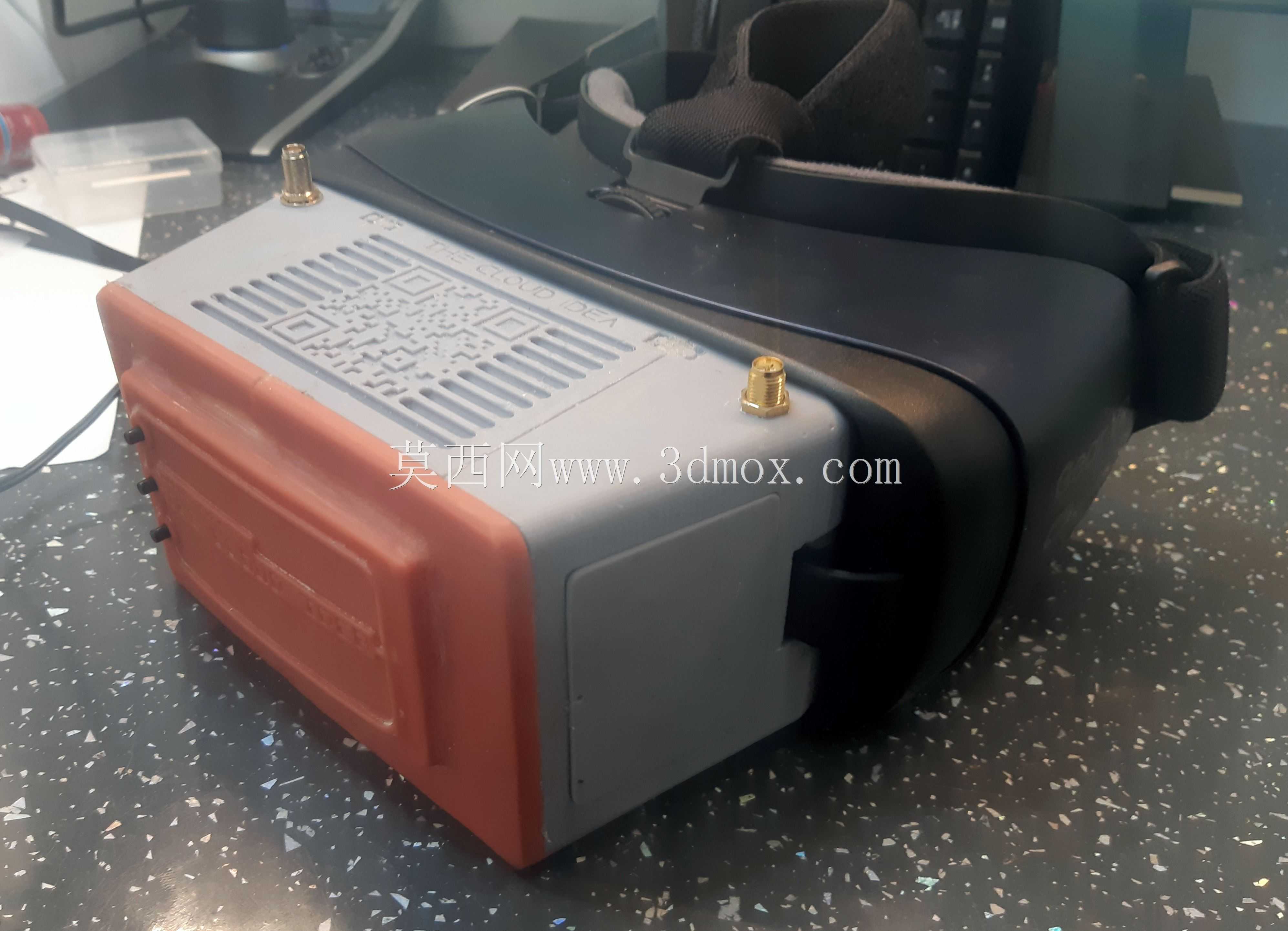

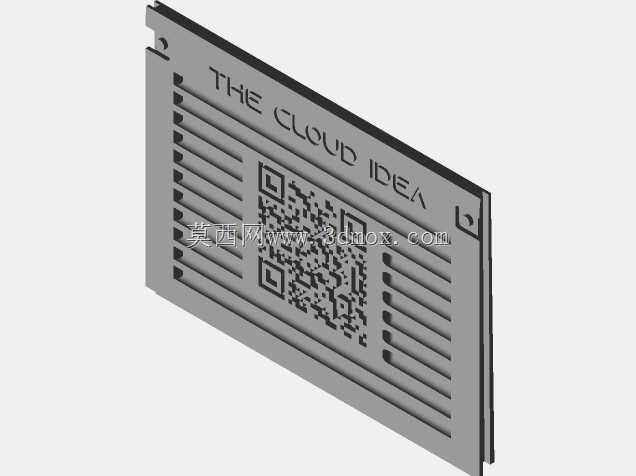

设计思路上优先考虑户外使用的实用性与佩戴舒适度，整体采用分体整合式布局，将接收电路与供电模块集成在显示单元后侧的金属壳体内，壳体表面设计密集的格栅式散热筋，无需额外加装散热风扇即可满足长时间飞行的散热需求，避免设备过热导致的信号断连、显示花屏问题；壳体侧边做圆弧倒角处理，避免尖锐棱角在佩戴过程中磕碰飞手面部，前端的红棕色绝缘端盖既可以保护内部电路接口，也能起到视觉区分作用，方便飞手快速识别接口位置。头戴绑带采用宽面弹性织带设计，可根据不同头围调节松紧，长时间佩戴不会产生明显的勒压感，设备整体重心靠近面部贴合位置，避免头重脚轻导致的佩戴滑落问题。

在外形尺寸与安装边界设计上，设备整体控制在单手握持的尺寸范围内，接收单元壳体宽度与头戴显示单元宽度匹配，不会向两侧过度突出影响佩戴灵活性，后侧的天线接口采用标准SMA接头安装位，兼容不同增益的棒状天线、平板天线，安装时不会与绑带结构产生干涉；内部电路安装预留足够的走线空间，支持用户自行改装更大容量的内置电池、更高分辨率的显示面板，壳体上的固定孔位采用通用规格，无需重新打孔即可完成改装配件的安装，兼顾出厂实用性与后期DIY改装的拓展性。设备的显示单元与接收单元之间采用快拆连接结构，维护时无需拆解整体壳体即可单独更换故障模块，降低日常维护的难度。
