嵌入式工业监视器外壳结构设计

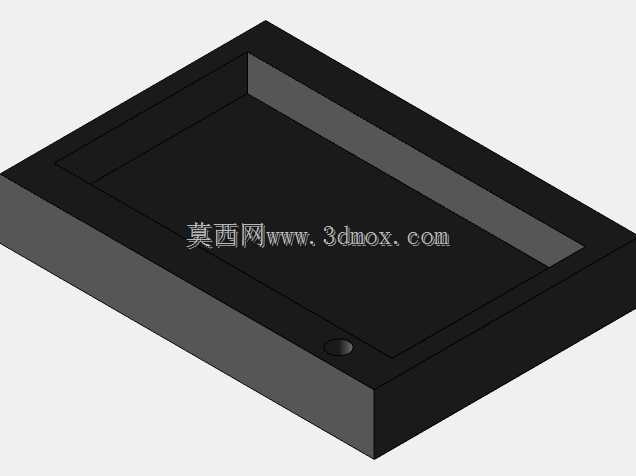

该款监视器壳体主要面向工业控制场景下的嵌入式显示终端需求设计，可适配车间设备操控台、自动化产线工位看板、机柜内嵌式显示单元等多种安装场景，作为显示模组的承载防护结构，能够为内部液晶面板、驱动电路板、触控组件提供稳定的安装支撑与外部防护，隔绝工业场景下常见的粉尘、轻微溅液、外力磕碰对内部电子元件的损伤。从功能特性来看，壳体采用一体化围框式结构设计，正面预留阶梯式嵌装槽位，可直接卡合固定液晶显示面板与表层防护玻璃，槽位边缘的台阶高度经过匹配计算，能够保证面板安装后正面与壳体边框齐平，既避免积灰也方便日常擦拭清洁；壳体侧边预留的小圆孔为走线与固定孔位，可用于内部排线穿出连接外部设备，也可配合紧固件完成内部组件的锁附固定，壳体背部为敞口设计，方便后期对内部驱动板、接线端子进行检修维护，无需完全拆解正面面板即可完成常规故障排查。设计思路上优先考虑工业场景的安装适配性，整体采用方正薄型结构，外轮廓边缘做小倒角处理，避免安装过程中锐边划伤操作人员，壳体壁厚均匀，既保证整体结构强度，避免安装锁紧时发生形变挤压内部显示面板，也控制整体重量，降低安装位的承重负担。外形尺寸方面，整体长宽比例适配常规宽屏显示面板规格，边框宽度控制在合理范围，既保证足够的结构强度承托面板，也尽可能压缩非显示区域占比，提升正面视觉的屏占效果；安装边界上，壳体外侧围边尺寸与标准嵌入式机柜开孔尺寸匹配，安装时可直接将壳体嵌入预先开好的安装孔内，配合侧边的固定卡扣或者锁片即可完成快速固定，无需额外设计复杂的转接支架，能够适配不同厚度的安装面板，适配性较强。壳体内部预留了足够的容置空间，除了放置标准厚度的液晶面板外，还可容纳驱动板、电源模块以及可选的触控控制板，内部设置有对应的定位柱，可直接通过螺丝将电路板锁附在定位柱上，避免设备运行过程中电路板移位导致接线松脱，整体结构兼顾了防护性、安装便捷性与后期维护便利性，能够满足多数工业嵌入式显示场景的使用需求。
