小方型电感式接近传感检测元件

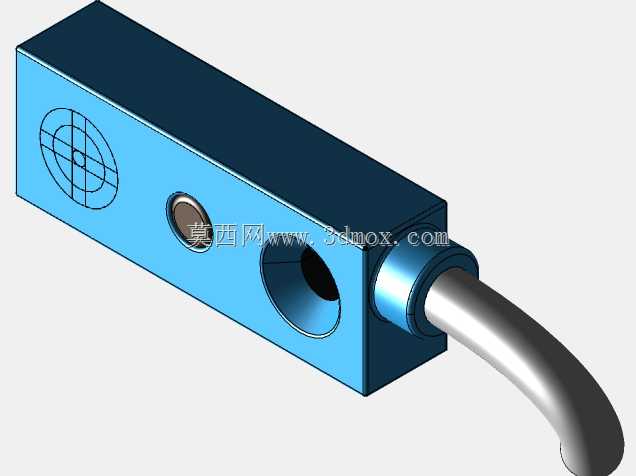

这款小方型电感式接近检测元件，是工业自动化产线、小型设备工位中常用的非接触式位置检测部件，主要用于金属工件的到位检测、行程限位、计数触发、工位状态确认等场景，在3C电子装配、小型包装设备、非标工装夹具、CNC加工工位辅助检测等场景中适配性极强，相比圆柱形接近开关，方型结构在紧凑安装空间内的固定便捷性更高，不需要额外搭配复杂的安装支架即可完成固定。从实际功能来看，该元件依靠高频振荡电磁场的变化实现金属目标的检测，不需要和被测工件发生机械接触，不会对工件表面造成划伤，也不会因为长期机械碰撞出现检测头磨损的问题，检测响应速度快，能够适配高速运行的产线节拍，同时具备IP68等级的防护能力，在有切削液飞溅、少量粉尘的加工工位也能稳定工作，不会因为日常生产中的油污、冷却液附着出现检测失效的问题。在设计思路上，这款产品采用了紧凑型ABS立方体外壳结构，整体造型规整，外壳做了双色区分，检测面带有清晰的靶心标识，能够帮助安装人员快速对准检测方向，侧面预留的通孔安装位可以直接通过螺丝完成固定，出线端做了圆弧过渡的应力释放结构，能够避免设备运行过程中线缆反复弯折出现线芯断裂的问题，检测头内嵌在外壳端面内，不会因为安装过程中的磕碰损坏感应核心。从安装边界来看，该元件长宽高尺寸为30mm、10mm、6.4mm，属于超薄型方型传感器，能够安装在空间极其局促的工装缝隙、滑台侧边、夹具内侧等位置，检测距离为4mm，安装时需要注意和被测金属工件保持合适的间隙，周围相邻的金属部件需要预留足够的间距，避免出现相邻金属干扰检测精度的问题，出线方向为侧出弯线设计，不会占用传感器端面的安装空间，在紧凑布局的设备内部布线更加灵活。在实际应用中，这类传感器常被用于检测气缸活塞的伸出到位状态、流水线工装板的到位触发、小型零件的上料确认、夹具的夹紧状态反馈，相比光电式传感器，它不会受到切削液透明、工件表面反光、环境粉尘遮挡的影响，在金属加工类的工位上稳定性更突出，小尺寸的设计也让它能够适配越来越小型化的非标设备设计趋势，不需要为了安装传感器额外扩大设备的结构空间。
