机床冷却用万向竹节喷嘴组件结构

　　这套组件的核心价值在于把冷却液、压缩空气或微量油气混合物稳定送到刀具与工件接触区，同时允许现场根据加工位置反复调整喷射方向。实际产线里，它常见于数控车床、加工中心、钻攻中心、磨床以及一些专用工装工位，尤其在深孔钻削、铣削型腔、车削螺纹和磨削成形面时，喷射点是否准确直接影响排屑、刀具寿命和表面质量。

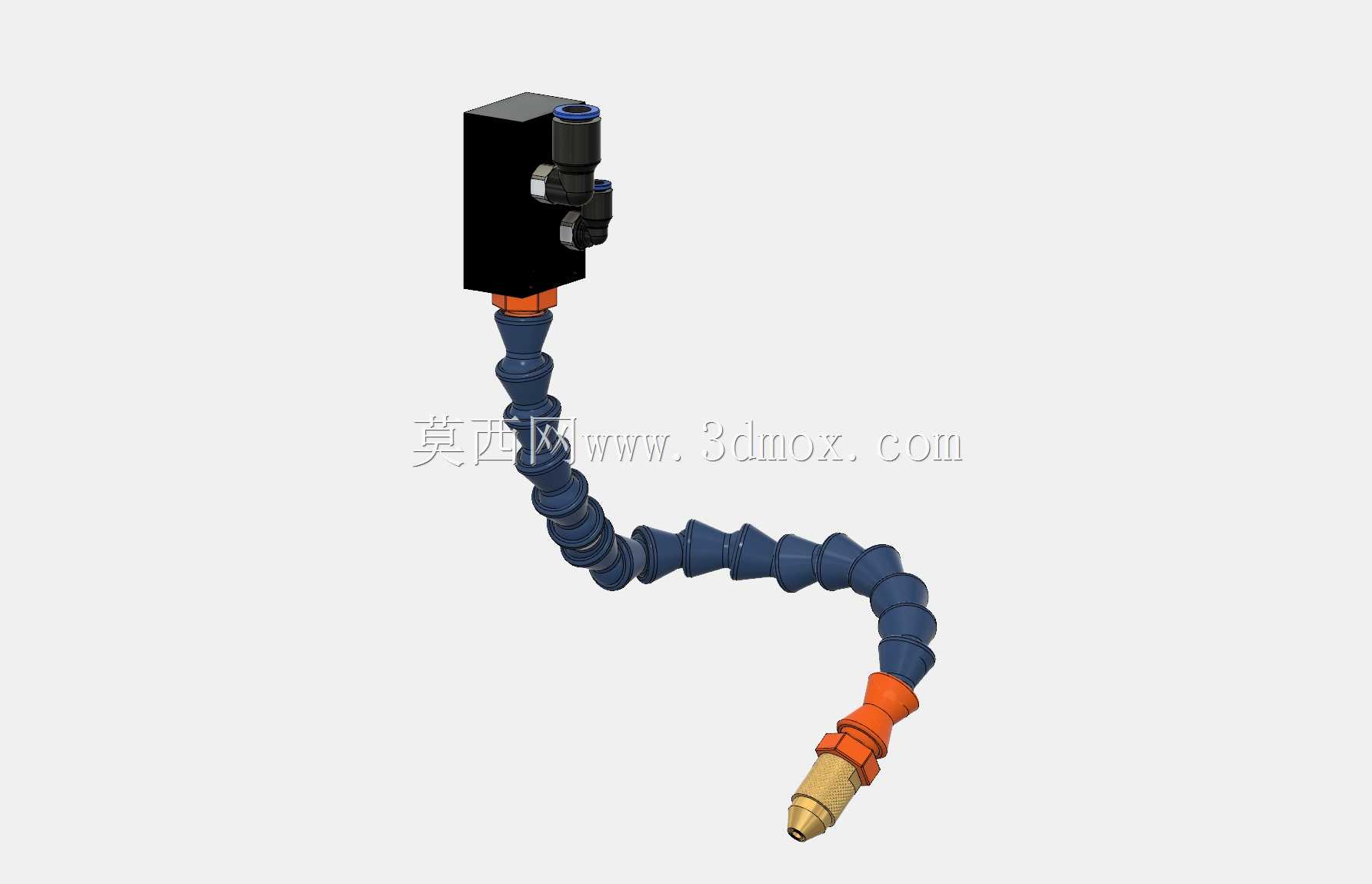

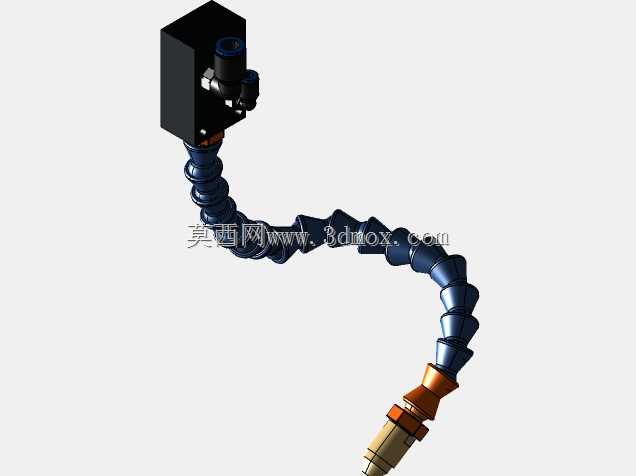

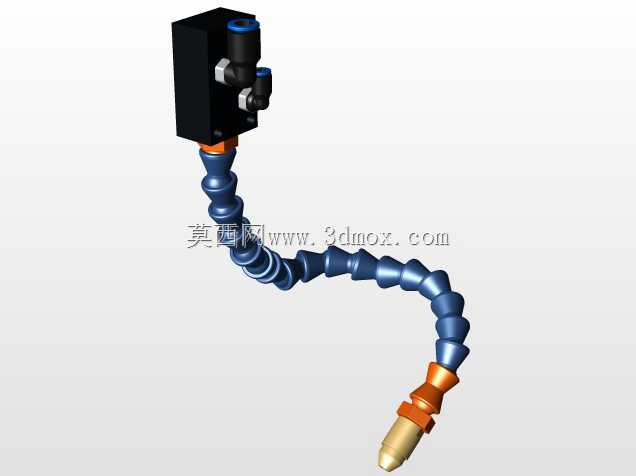

　　从结构上看，组件由黑色安装基座、快插式管接头、多节可弯曲冷却管、橙色锁紧过渡段以及前端黄铜喷嘴组成。基座承担固定与介质接入功能，侧面预留的接口适合接入软管或机内管路；其外形接近方块，安装面平整，可通过螺钉、压板或支架固定在刀塔附近、防护罩内侧、工作台侧方或夹具旁。设计时需要重点确认基座边界，避免与刀库换刀路径、工作台行程、夹具压板和旋转工件发生干涉。

　　竹节管部分采用多节球窝串联结构，每一节都能在一定锥角范围内偏转，组合后形成类似蛇形管的可调姿态。它的优势不是无限定位，而是在保持管路内孔连续的前提下，让喷嘴末端能够越过刀具、压板和工件轮廓，贴近发热区域。工程选型时不能只看总长度，还要评估弯曲半径、悬伸长度和介质压力。悬伸过长时，高压冲屑或机床振动会让末端产生抖动，导致射流偏移；因此在需要远距离喷射的场合，通常应配合支架固定中段，或选择管径更大、节段刚性更强的冷却管。

　　前端黄铜喷嘴的作用是收束流道并控制射流形态。较小口径适合形成集中水柱，用于冲断切屑并直击刀尖；稍大口径则适合大流量冷却或吹气清理。喷嘴端部采用金属材质，有利于抵御切屑擦伤和切削液腐蚀，也能在靠近加工区时耐受一定温度。橙色过渡段位于柔性管与喷嘴之间，既承担连接密封，也作为末端姿态微调的部位，便于操作者在不拆卸整根管路的情况下快速修正喷射角度。

　　在三维建模过程中，这类模型不能只做外观曲面。竹节段需要逐节表达球头与窝座的配合关系，旋转角度应限制在合理范围内，否则在数字样机里会出现穿模或看似可任意弯折的误导。基座上的接头要体现快插接口的插入深度、六角拧紧位和密封段，方便后续在装配中检查软管折弯半径。喷嘴内孔最好按实际通径建立，哪怕用于展示，也应保留流道中心线，这样后续做干涉检查、管路布置或喷射方向示意时更有参考价值。

　　安装边界方面，基座高度、接头侧向伸出量以及竹节管最小弯曲半径都需要纳入设备布局。若安装在刀塔附近，应保证刀塔转位时接头不会拖碰相邻刀位；若布置在防护罩内，则要考虑门体开合、刮板排屑和冷却液回流方向。喷嘴末端到刀尖的距离不宜机械地照搬经验值，而应结合压力、流量和喷嘴口径判断：距离过近会限制切屑排出，甚至被切屑击打；距离过远则射流发散，冷却与冲屑效果明显下降。

　　这套结构还适用于一些非机床场景，例如工装检测位的吹气除尘、焊接工位的局部冷却、自动装配线的定点吹扫等。但在切削加工场景中，它最根本的作用仍然是改善热平衡和排屑条件。建模时把基座固定、管路走向、末端喷嘴和可调范围表达清楚，比单纯追求渲染质感更重要，因为结构工程师和现场维护人员真正关心的是：它能否装得下、能否调得准、能否在长期振动和流体冲击下保持位置稳定。
