SpeedyBeeF7V3飞控板结构设计

　　这款飞控板的结构设计完全围绕小型多旋翼无人机的装机适配需求展开，四个角位的安装孔采用30.5mm标准孔距布局，这是目前穿越机、小型航拍四轴领域通用的安装孔位规范，能够直接适配市面上绝大多数标准尺寸的飞控安装减震柱、电调堆叠架，不需要额外做转接件修改，装机时可以直接对位锁付M3规格的螺丝，孔位周边做了环形凸台加厚处理，避免锁螺丝时PCB基材受挤压出现分层开裂的问题，凸台高度略高于板上最高的元器件表面，叠层安装时上层设备不会直接压碰到板上的芯片、电容元件，减少组装过程中元件被压损的概率。板体边缘做了不规则的切角处理，不是规整的矩形轮廓，这个设计是为了避让无人机机架上的立柱、走线槽结构，装机时不会和机架的碳板立臂产生结构干涉，

　　哪怕是窄机臂的小尺寸穿越机机架，也能留出足够的走线空间，不会出现板边卡线、磨破线皮的隐患。板上的元件布局完全按照飞行控制的信号链路逻辑排布，主处理芯片布置在板体几何中心位置，这个位置是无人机飞行时的重心参考点，IMU传感器紧贴主芯片周边布置，尽可能靠近整机重心位置，能减少飞行时机身振动传递到传感器的信号偏差，降低飞控算法的滤波校准压力。板边一侧布置了整齐的排针焊盘，分别对应接收机信号输入、电调信号输出、图传供电、摄像头信号传输等接口，焊盘位置全部朝向机架外侧，装机焊接时不需要把飞控拆下来就能完成接线，后期调试更换外设也不用拆解整机组装结构，维护便利性提升明显。板体上预留的白色箭头标识是装机方向基准，箭头指向机头方向时，

　　所有接口的定义顺序和常规无人机装机的走线方向完全匹配，不会出现接反信号、装反方向导致的校准失败问题。从结构强度上看，板体基材采用常规FR-4玻纤板厚度设计，四个安装孔位的铜箔做了加大铺铜处理，锁付螺丝时的受力会分散到周边铺铜区域，炸机时的冲击力不会直接让孔位开裂。板上的供电模块元件布置在靠近电源输入焊盘的位置，大电流走线做了加宽处理，减少供电线路的压降损耗，同时大电流元件和敏感的传感器元件之间留出了足够的隔离距离，避免供电模块工作时的电磁干扰影响陀螺仪、加速度计的采样精度。整个板体的外形轮廓没有突出的尖锐边角，所有板边都做了圆弧过渡处理，装机时不会刮伤电池外皮、线皮，也能减少炸机时板边磕碰碳板导致的基材崩边问题。

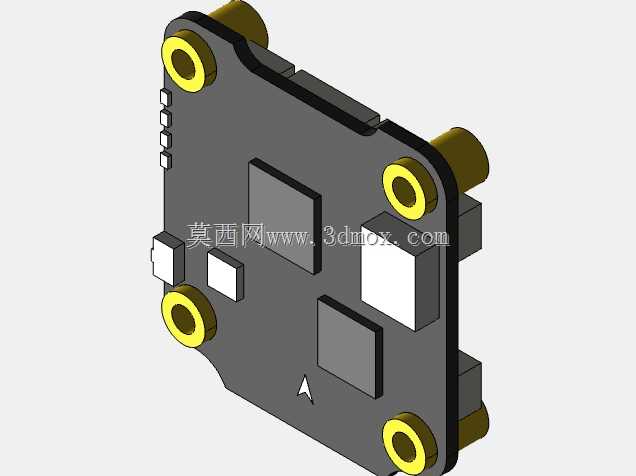

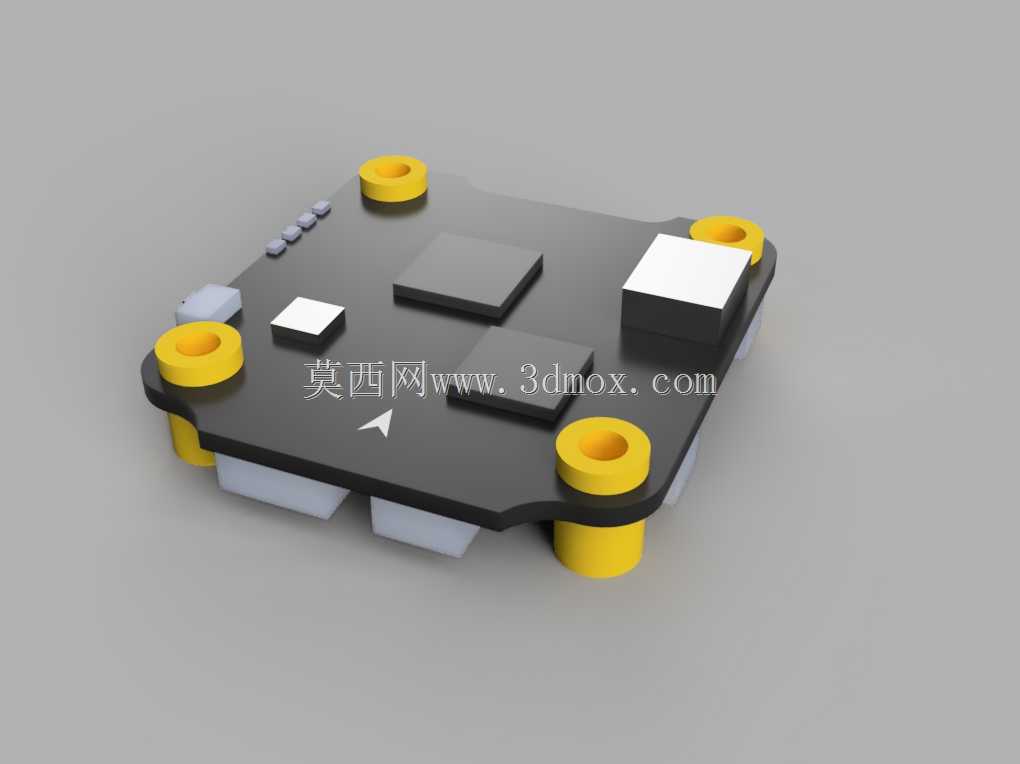

　　安装孔内的减震胶圈位做了沉台设计，安装橡胶减震柱时可以完全卡入沉台内，不会出现减震柱偏移、脱落的问题，飞行时电机产生的高频振动会通过减震柱充分过滤，避免振动直接传递到飞控板上导致飞行姿态计算出现偏差。板上的外接接口全部做了丝印标识，哪怕是没有装机经验的从业者，也能按照丝印标注完成接线，不会出现错接电源烧坏元件的问题。从实际应用场景来看，这款飞控主要适配5寸及以下尺寸的穿越机、小型航拍无人机，既可以用于日常休闲飞行的装机配置，也能适配行业巡检、小型测绘类无人机的飞控硬件选型，标准的安装孔位可以和不同规格的分电板、电调、图传板实现堆叠安装，最大化利用机架内部的有限安装空间，不需要额外设计定制化的安装支架，能大幅缩短整机组装的设计周期。在做三维建模的时候，所有元件的高度都按照实际元件的标称尺寸做了还原，堆叠安装时可以提前模拟上层板和下层飞控之间的间隙，避免出现元件顶碰、空间不足的问题，安装孔的位置精度严格控制在0.1mm以内，和实际硬件的孔位偏差极小，做机架设计时可以直接调用这个模型做装配干涉检查，不需要反复打样验证安装匹配度。
