三进料接口水冷式V6挤出热端结构

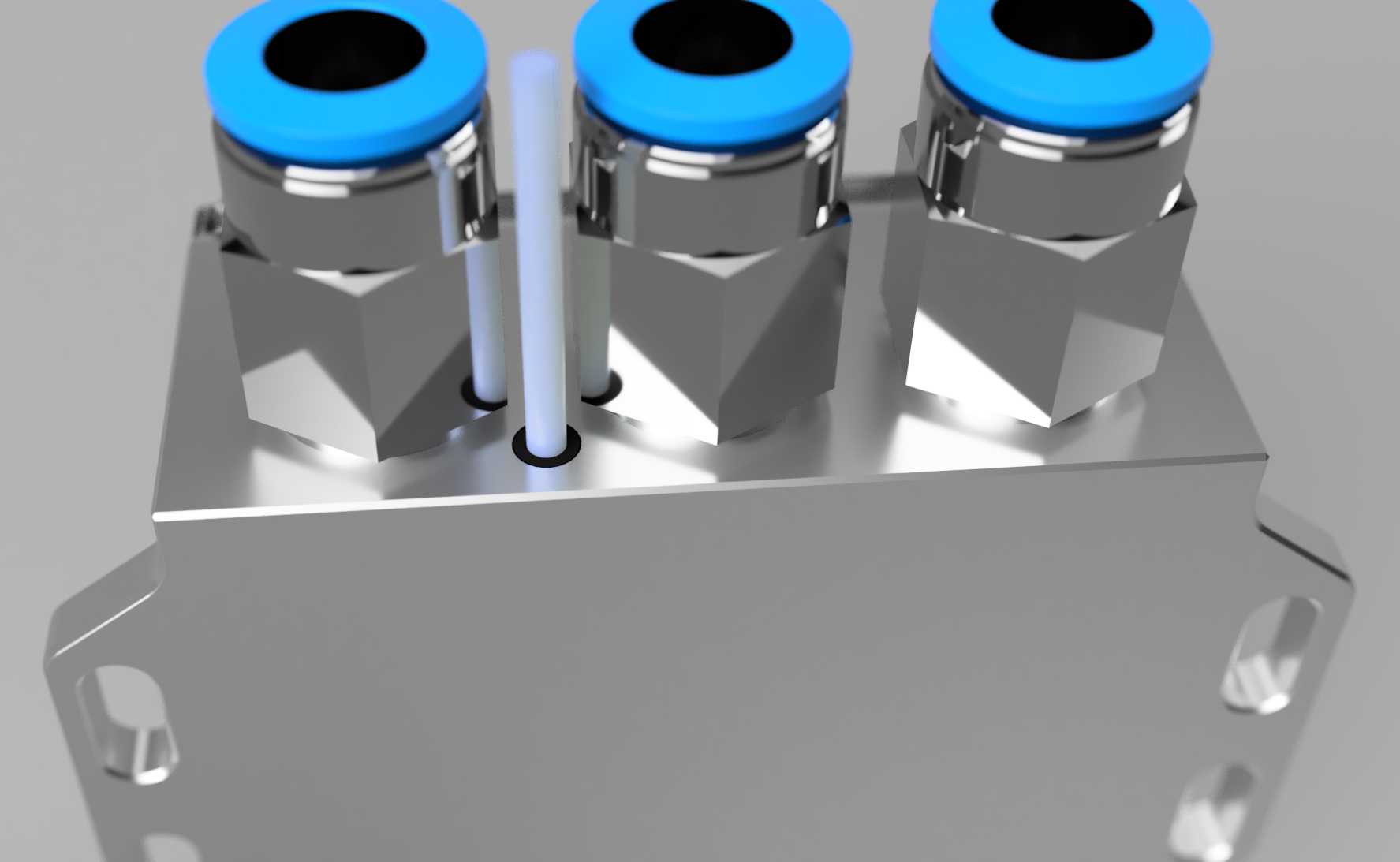

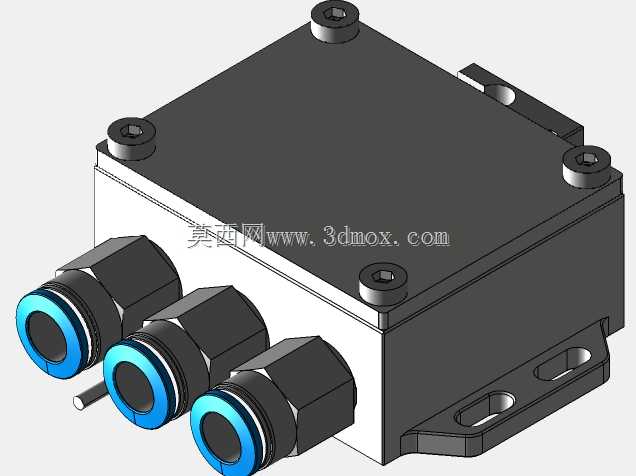

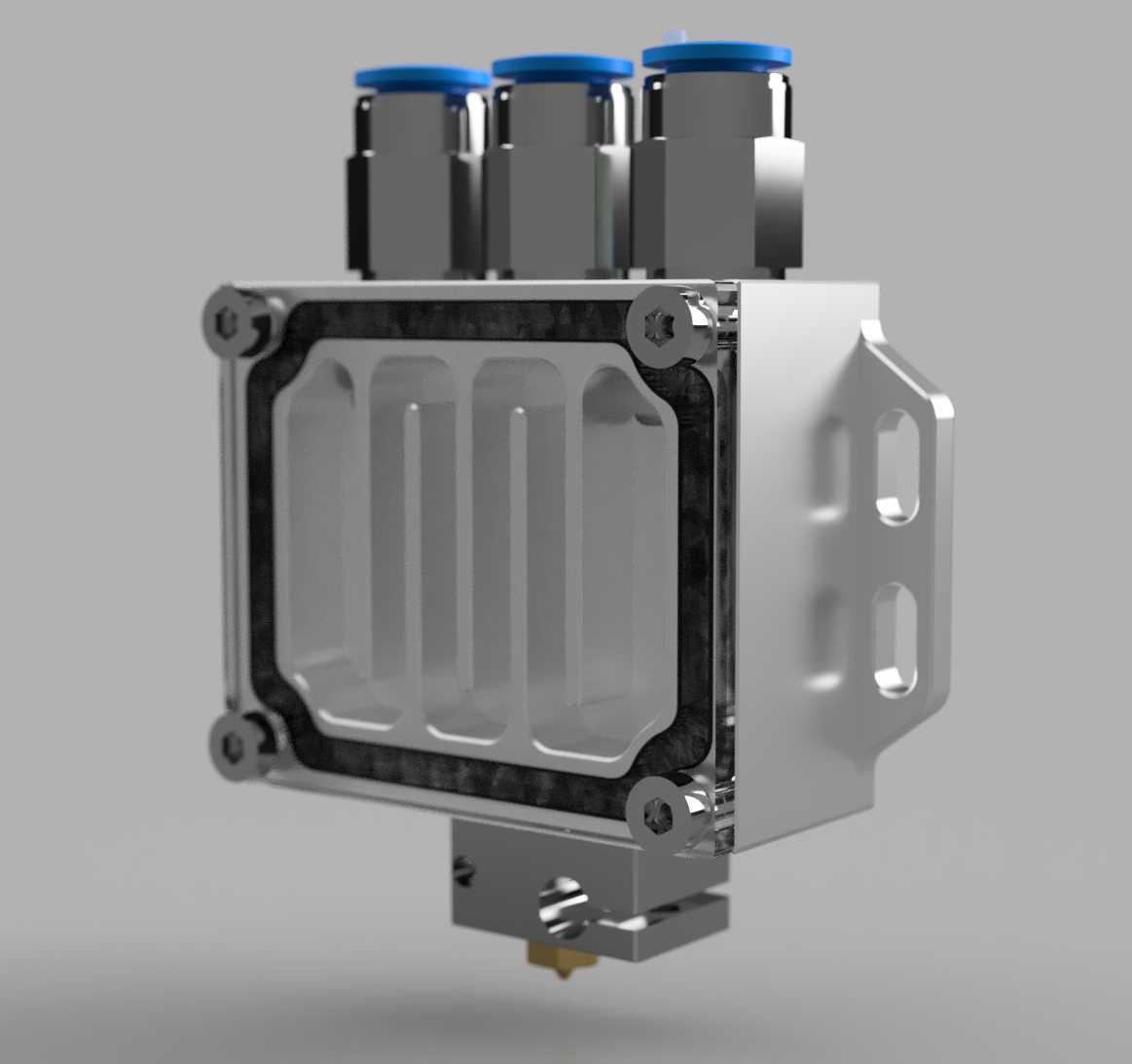

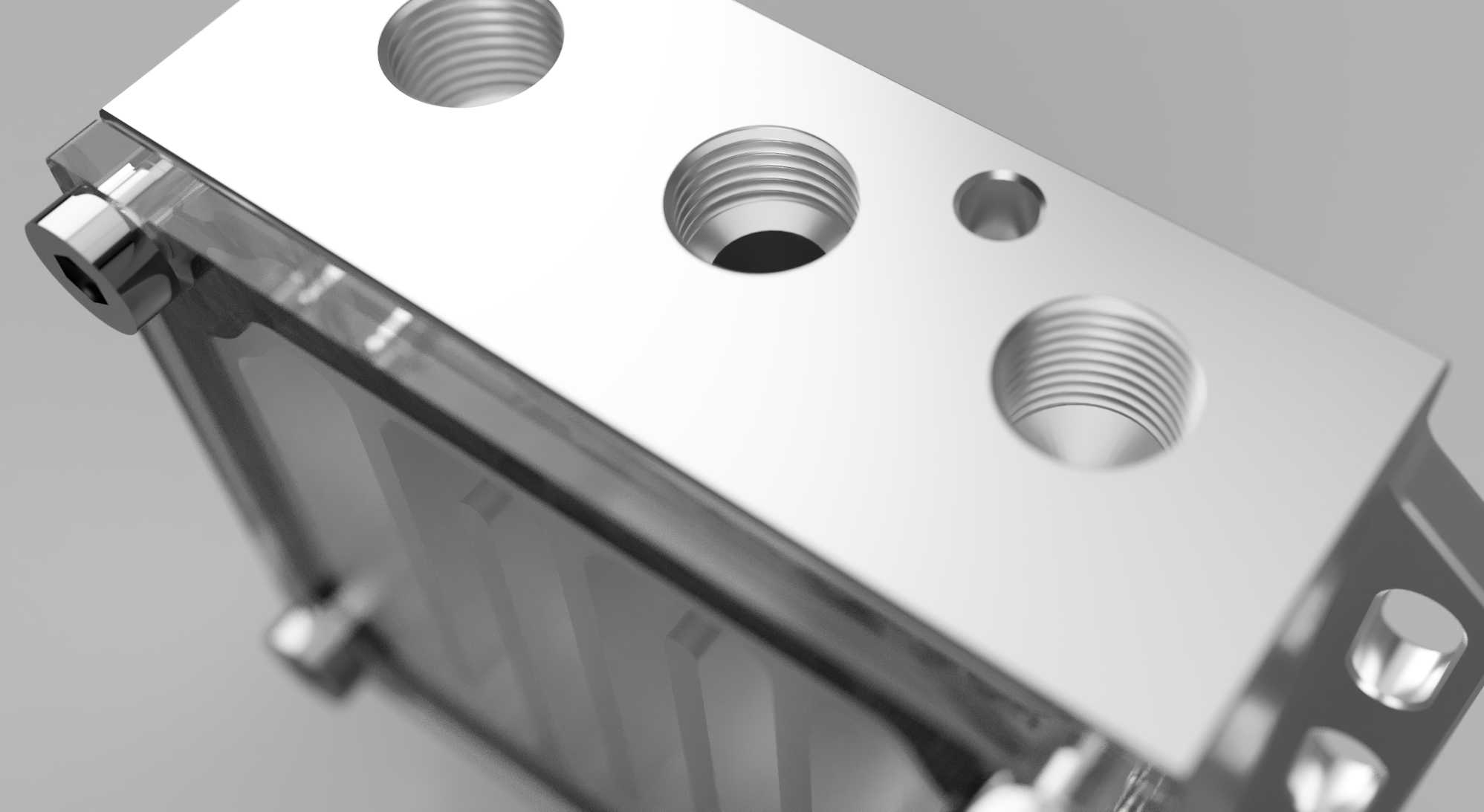

该结构是面向熔融沉积成型3D打印设备开发的多通路水冷挤出热端，核心应用场景为多色、多材料并行进料的桌面级及工业级FDM3D打印作业，可适配PLA、ABS、PETG、TPU等多种熔融温度区间的打印耗材，解决传统单进料热端换料耗时长、多色打印串色、风冷散热效率不足导致的耗材提前熔融堵头的行业痛点。从实际用途来看，该热端承担耗材熔融、精准控温、稳定出料的核心功能，是3D打印机挤出系统的核心执行部件，其水冷散热结构可将热端上部冷区温度稳定控制在耗材玻璃化转变温度以下，避免耗材在进料通道内提前软化造成进料阻力增大、断料等故障，三进料接口的设计可支持三种不同颜色或材质耗材的切换进料，无需更换喷头即可完成多材料复合打印作业，大幅提升复杂模型的打印效率。在功能特性层面，该热端采用一体化水冷流道设计，冷端壳体内部设置多道平行扰流筋，可增大冷却液与壳体的接触面积，提升热交换效率，三个快插式进水接口可适配标准气动快插接头，方便与水冷循环系统的管路快速连接，安装维护便捷；热端与冷端之间设置密封隔热垫，阻断热端热量向冷端传导，进一步提升温控稳定性；侧面集成的安装支架带有标准化安装孔位，可适配多数主流3D打印机的挤出机安装位，无需额外定制转接件即可完成换装。设计思路上，该结构围绕“高效散热、多料兼容、安装便捷”三个核心需求展开，冷端壳体采用铝合金材质一体加工成型，兼顾轻量化与导热性能，内部流道经过流体仿真优化，冷却液流动阻力小，无流动死区，可保证冷端各区域温度均匀；顶部预留的3mm标准安装孔，可直接适配市面上通用的棒式温度传感器，无需额外加工即可完成温度检测元件的装配，降低配件适配成本；热端喷嘴部分采用通用V6接口规格，可兼容不同口径的黄铜、硬化钢喷嘴，满足不同打印精度、不同耗材（如含碳纤维的耐磨耗材）的使用需求。在外形尺寸与安装边界方面，该热端整体结构紧凑，横向宽度适配多数打印机的X轴运动行程预留空间，纵向安装高度与标准V6热端保持一致，可直接替换原有风冷V6热端，无需调整打印机的Z轴零点限位位置；水冷管路接口朝向热端上方布置，管路走线不会与打印平台、模型产生运动干涉，安装支架的孔位间距符合开源3D打印机的通用安装标准，安装时仅需通过两颗标准螺栓即可完成固定，装配公差控制在0.05mm以内，可保证喷嘴与安装基准面的垂直度，避免打印时出现出料偏斜、层纹不均的问题。
