CNC机床自动换刀用机电一体化主轴头

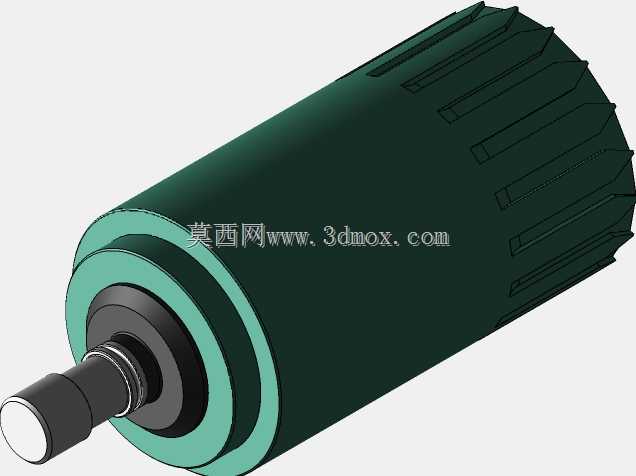

　　该回转执行部件面向CNC铣床自动刀具交换场景，主要承担主轴端刀具夹持、动力传递与换刀动作衔接任务，可集成在立式加工中心、小型数控铣削单元或专机自动换刀系统中。其外筒采用带轴向防滑槽的圆柱结构，既提升握持与装配定位稳定性，也为外壳包覆、夹持安装或周边防护布置提供边界参考。前端阶梯轴段用于接入轴承、隔套、锁紧件及刀具接口，轴肩位置按装配顺序预留密封与预紧空间，能够在高速旋转状态下维持较好的同轴度。从结构布局看，主体筒体直径较大，内部可容纳驱动、传动或夹紧相关组件；输出轴从前端同心伸出，形成明显的层级轮廓。这种布置有利于缩短传动链，降低悬臂长度带来的挠曲影响，同时让质量更多集中在筒体轴线附近，改善转动惯量分布。外圆上的槽道并非单纯装饰，

　　在实际设计中可用于散热、走线、安装传感器或固定附属盖板。槽向与筒体母线一致，加工时便于一次装夹完成，也能避免周向凹槽造成应力集中。前端不同直径的台阶分别对应轴承位、密封位、锁紧螺母位和输出接口位，各段长度需结合轴承宽度、隔套厚度以及拉刀或夹紧机构行程确定。安装边界方面，筒体圆柱面可作为主要径向定位基准，后端或法兰面可承担轴向压紧；若设备空间有限，可利用外圆槽位加装抱箍或支架，从而不必额外设计复杂法兰。前端轴伸长度需要控制在刀具交换所需范围内，过长会增加换刀时与刀库、防护门或工件的干涉风险，过短则可能影响夹头、螺母和刀具的装卸操作。在选型与建模时，应重点校核轴伸与刀夹、螺母、扳手空间之间的关系，

　　同时确认筒体最大外径能否进入主轴箱或滑枕安装孔。对于自动换刀应用，还需考虑刀具松开、夹紧过程中产生的轴向力，确保前后支撑跨距足以承受偏载。筒体表面的棱槽结构在三维建模中可通过拉伸切除或圆周阵列实现，建模时应保持槽宽、槽深和节距一致，避免后续工程图中出现不必要的复杂标注。前端轴段建议采用旋转特征生成，再对退刀槽、卡簧槽和密封槽进行局部切除；装配模型中应把轴承、锁紧环、密封件和假想刀具接口一并放入，以便检查换刀轨迹与整机干涉。该部件的功能核心并不只是传递旋转运动，还在于把机电执行元件、机械夹持结构和主轴输出接口整合在同一筒体内。相比分散布置的方案，一体化结构能够减少连接件数量，缩短装配链条，并使动力线、信号线或气路更容易沿筒身集中布置。

　　在机床实际运行中，它需要频繁完成启停、换向和刀具交换动作，因此结构刚性、定位重复精度以及轴端跳动控制都是设计重点。前端多层台阶能够为不同功能零件提供明确安装基准：较粗台阶贴近前轴承，可承担较大径向载荷；较细轴端用于安装刀具夹持元件，并通过螺纹或卡簧实现轴向锁定。密封部位通常布置在轴承外侧，以阻挡切削液、粉尘和铝屑进入筒体内部。若用于干式或低速工况，可简化密封结构；若用于湿式铣削，则应在台阶处预留迷宫或密封圈槽位。外筒防滑槽还可在维护拆装时提供夹持位置，避免直接夹伤已加工表面。整体外形呈长圆柱状，输出端位于一侧，适合沿水平或垂直方向装入机床头部。设计人员在布置周边机构时，应在筒体周围预留散热与操作空间，尤其是接线端、紧固件和接近开关位置，不能被加强筋或防护罩完全封死。换刀过程中，刀库与主轴端的相对位置必须依据轴伸长度、夹头外形和刀具最大直径确定，三维模型可直接用于模拟抓刀、插刀和拔刀路径。通过将筒体、轴、轴承位和槽道完整建模，能够提前发现装配尺寸链中的冲突，例如锁紧螺母与轴承内圈干涉、密封槽距离台阶过近、外筒槽位与支架螺钉冲突等问题。对结构工程师而言，这类模型的价值在于提供真实的空间约束，而不是仅作为外观参考；对设备选型人员而言，可据此判断其是否适配现有主轴中心高、刀库容量和防护空间。
