无轴承结构外啮合齿轮泵结构设计

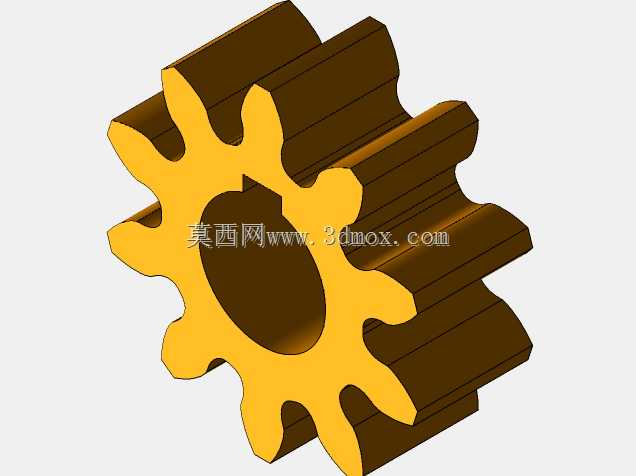

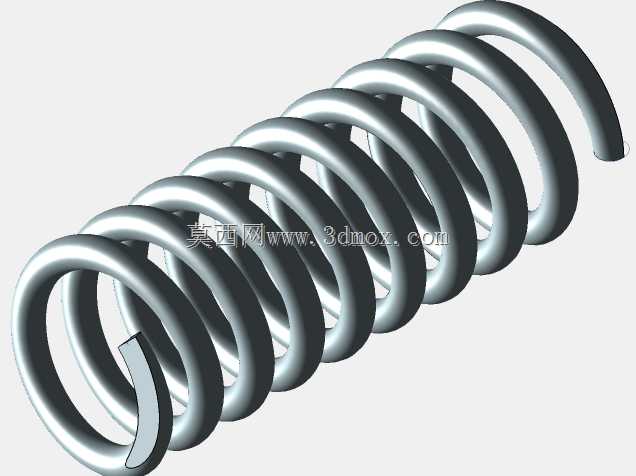

这款齿轮泵主要面向低压流体输送与小型液压回路场景，可适配润滑油输送、小型液压机具动力供给、轻工设备冷却循环等工况，在小型机床润滑系统、农用小型液压机具、工程机械辅助油路中都能发挥稳定的介质输送作用，依靠齿轮啮合形成的密闭容积变化完成介质吸入与加压排出，结构紧凑的特性使其可以安装在空间局促的设备内部，不需要预留过大的检修操作空间。

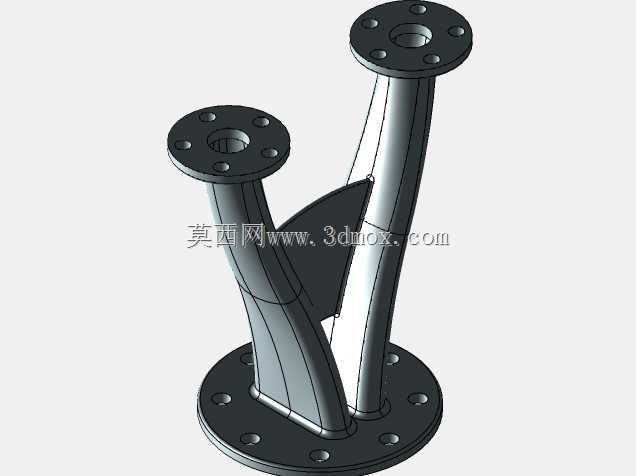

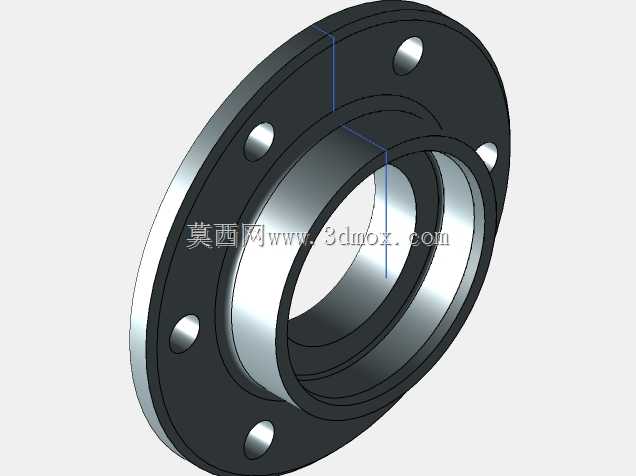

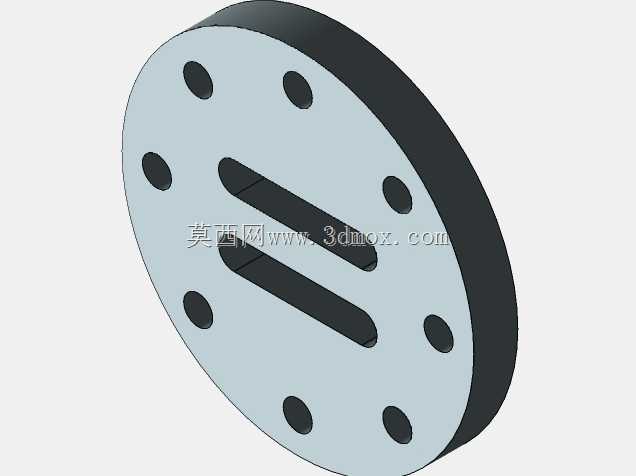

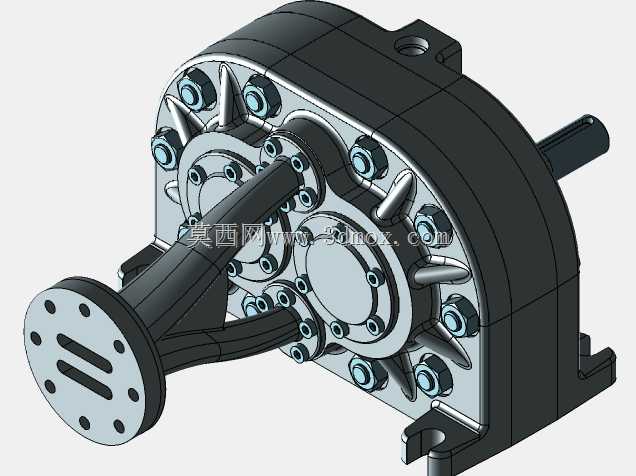

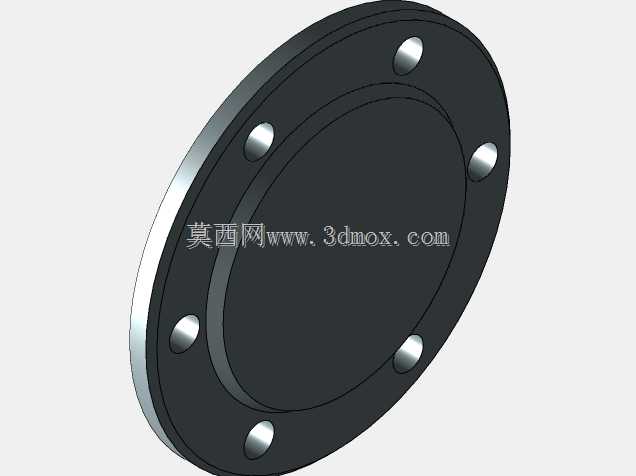

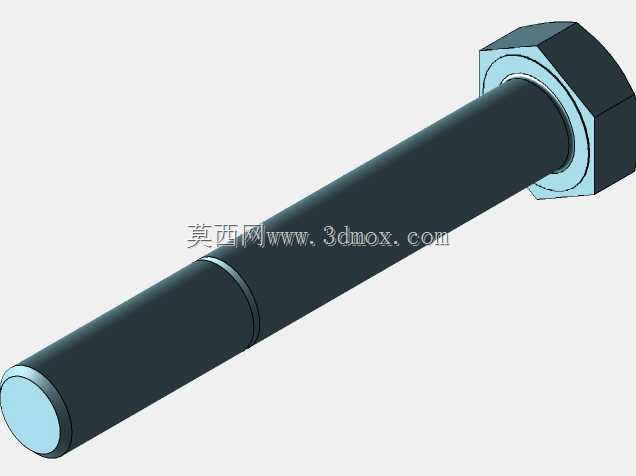

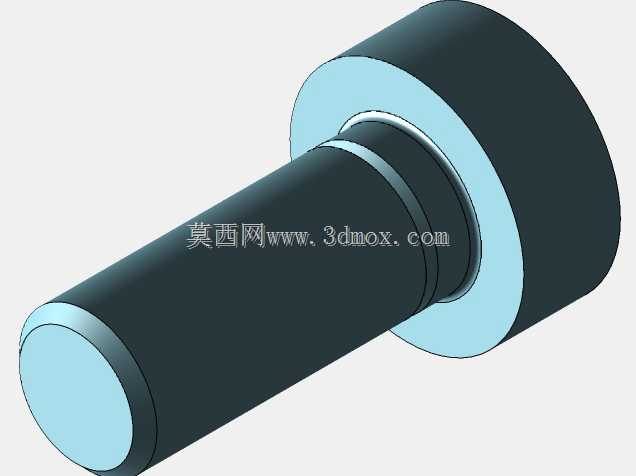

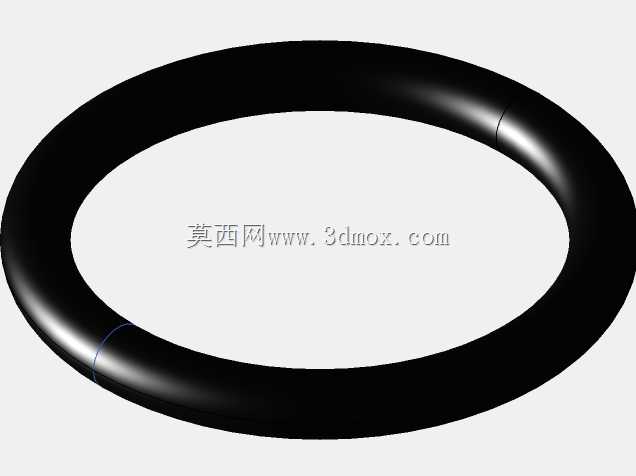

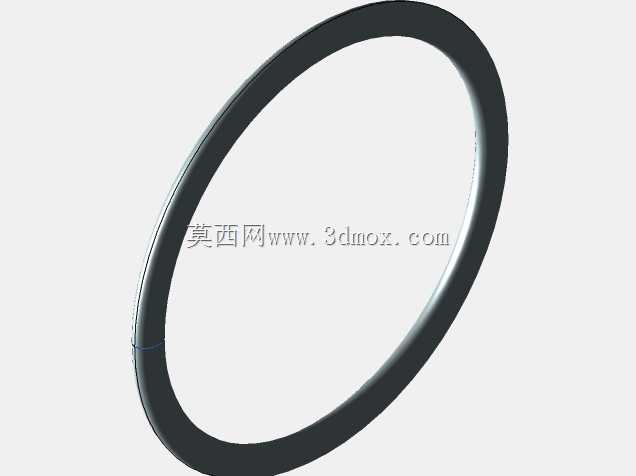

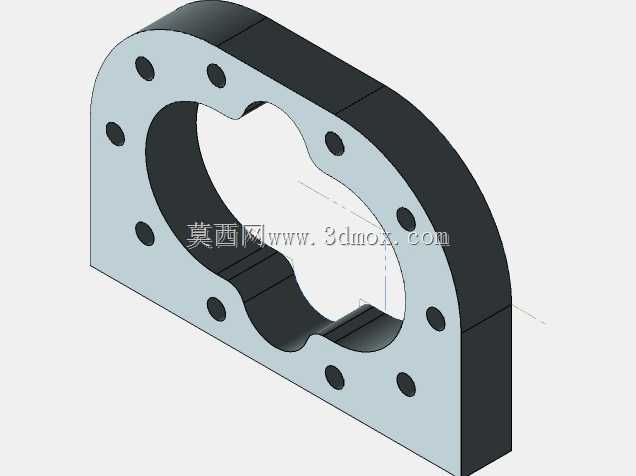

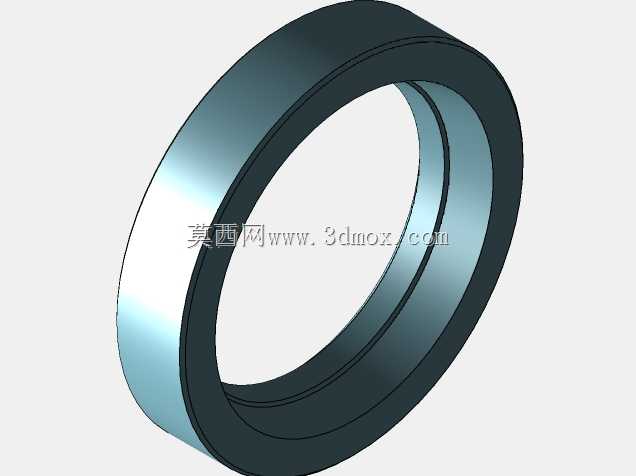

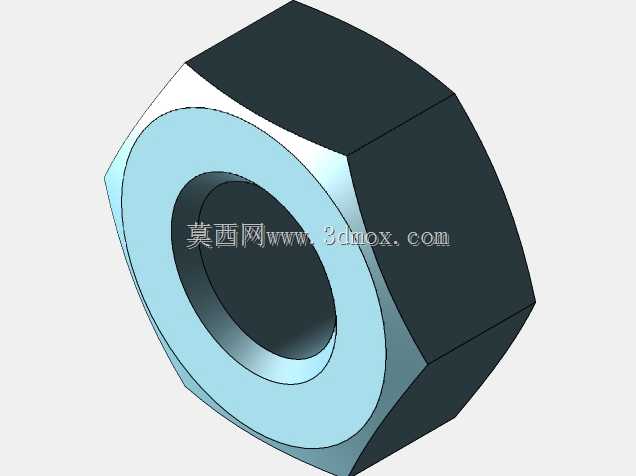

从功能特性来看，这款齿轮泵采用无轴承简化设计，省去了独立滚动轴承的装配空间，泵体本身的加强筋结构直接承担齿轮轴的径向支撑作用，既压缩了整体轴向尺寸，也减少了装配环节的零件数量，降低了装配过程中的同轴度调校难度。泵体侧面设置法兰式进出油口，采用标准法兰连接尺寸，可以直接和同通径的管路法兰对接，不需要额外加装转换接头，进出口的流道做了圆弧过渡处理，能够减少介质在流道内的湍流损失，降低泵运行过程中的流体噪音。泵体外部的六角螺栓采用圆周均匀排布方式，能够均匀压紧泵盖与泵体的结合面，避免结合面局部压力不足导致的介质渗漏问题，螺栓沉孔深度经过匹配设计，螺栓拧紧后端面不会突出泵体外表面，不会和周边安装结构产生干涉。

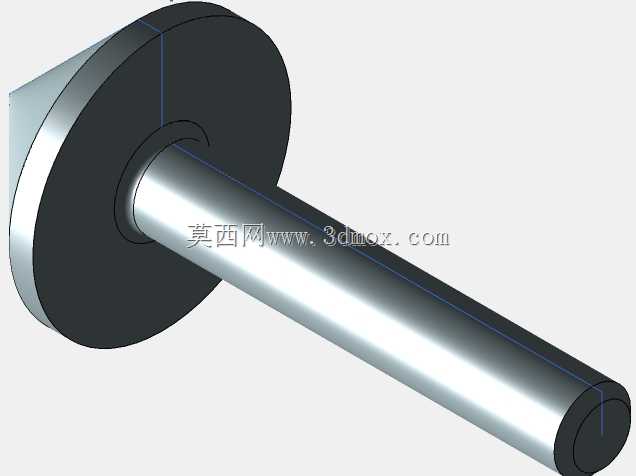

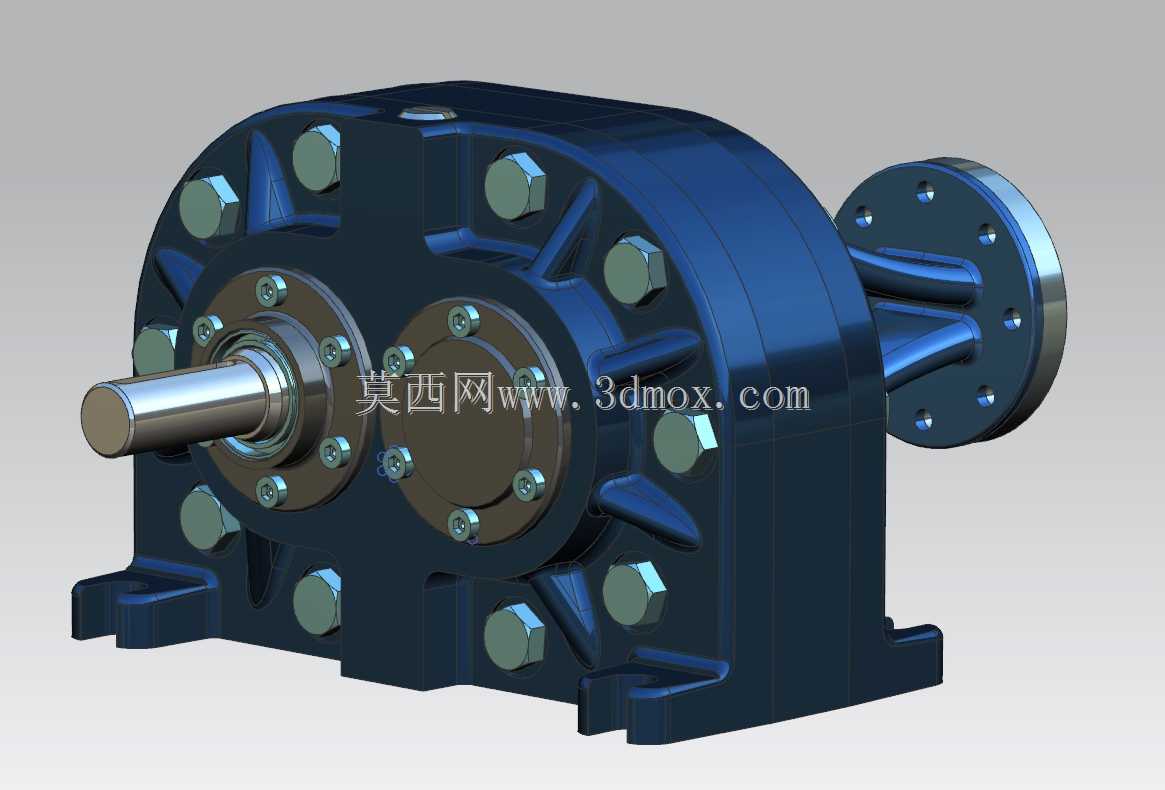

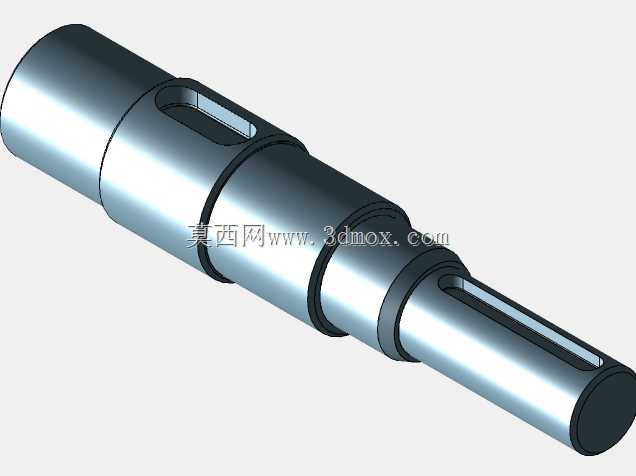

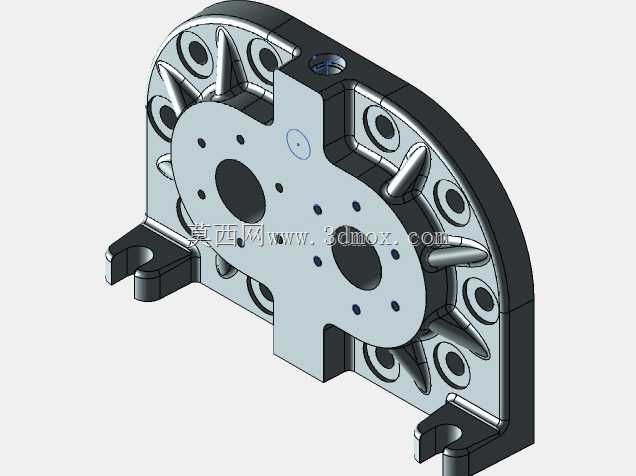

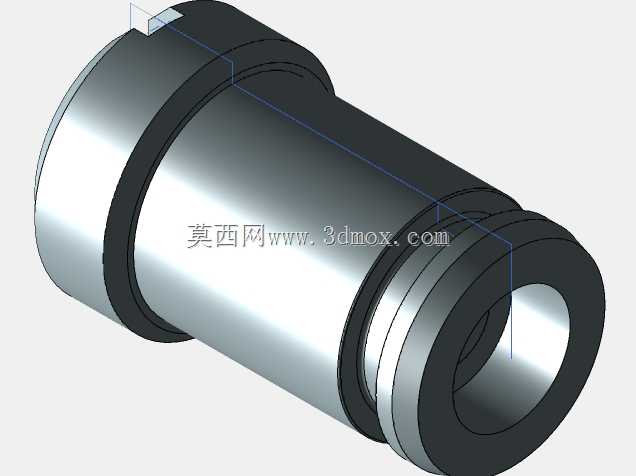

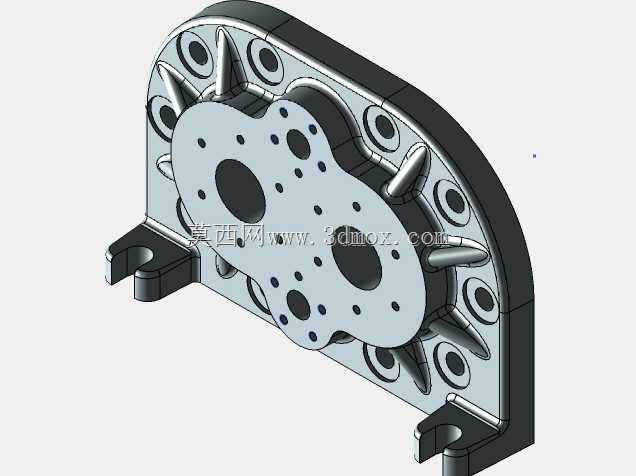

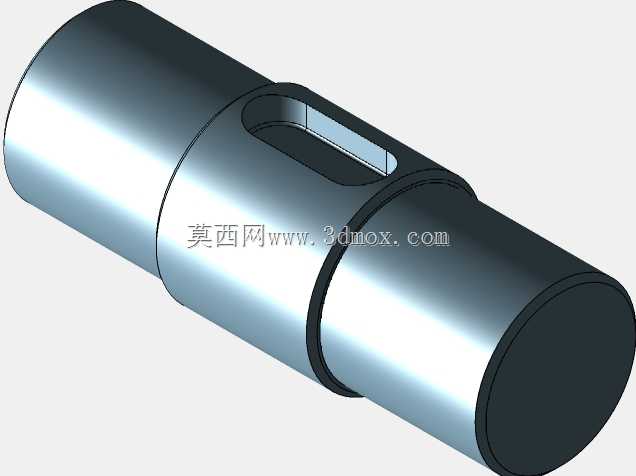

设计过程中优先考虑了结构的工艺性与安装适配性，泵体底部设置带安装孔的支撑脚，两个安装孔的中心距按照常用低压齿轮泵的安装尺寸做了匹配，可以直接替换同规格的常规齿轮泵，不需要改动设备的原有安装基座。齿轮轴的伸出端采用标准轴径设计，可以直接和标准联轴器、带轮等传动件配合，不需要额外加工定制传动连接件。泵体外部的放射状加强筋既提升了泵体的结构刚性，抵消齿轮啮合过程中产生的径向胀力，避免泵体在高压工况下出现变形，也增大了泵体的散热面积，能够把泵运行过程中产生的热量更快散发到周围空气中，降低连续运行时的温升。

安装边界方面，这款齿轮泵的轴向总长度控制在适配小型设备安装空间的范围内，泵体最大外圆尺寸经过优化，安装时只需要预留出螺栓拆装的扳手操作空间即可，支撑脚的安装面做了平面度处理，安装时不需要额外加装调整垫片就能保证泵体的水平度，轴伸端的长度经过匹配，安装联轴器时不会出现轴端顶死或者配合长度不足的问题，进出油口法兰的螺栓孔位置符合通用管路安装规范，现场布管时可以直接对接标准管路，减少现场安装的改制工作量。
