三缸发动机排气歧管结构设计

　　在小排量三缸内燃动力单元的进排气系统开发中，排气歧管的结构合理性直接决定了排气效率、各缸排气干扰程度以及整机动力输出的平顺性，这套三缸排气歧管的三维结构，完全围绕三缸机的点火顺序与排气脉冲特性做针对性设计，没有照搬通用四缸机型的歧管布局逻辑。从实际装车场景来看，这类歧管主要适配1.0-1.5L排量的三缸汽油机或柴油机，覆盖家用乘用车、小型工程机械动力单元、非道路移动机械的小功率动力段，安装位置位于发动机缸盖排气侧，上游通过法兰面与缸盖的三个排气道直接对接，下游通过末端法兰连接三元催化器或者涡轮增压器的进气端，是发动机排气路径上的首个导流集成部件。

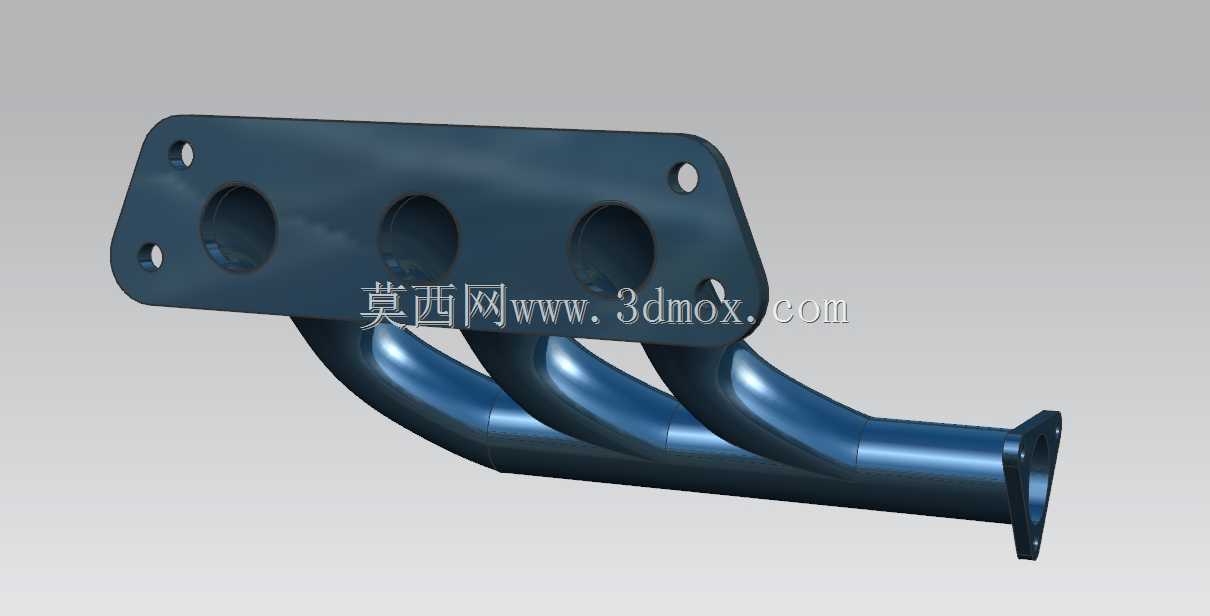

　　从功能特性上看，这套歧管采用等长渐变的管路设计，三个支管分别对应三个气缸的排气出口，每段支管的弯曲弧度、通径变化都经过流道仿真优化，尽可能降低不同气缸之间的排气脉冲干涉——三缸机的点火间隔为240度曲轴转角，排气脉冲的间隔本身比四缸机更宽，如果歧管管路长度差过大、转角过于突兀，很容易出现某一缸排气时，高压废气倒灌入相邻刚结束排气行程的气缸内，导致残余废气系数升高，直接影响燃烧效率，甚至出现怠速抖动加剧的问题。这套结构的三个支管从法兰面引出后，采用平滑的大曲率弯管逐步汇流到单一的排气出口，没有出现直角转折或者通径突变的结构，管壁的过渡圆角均匀，能够有效降低排气背压，让废气能够更顺畅地排出缸内，在高转速工况下可以减少泵气损失，对提升整机功率输出、降低燃油消耗有实际帮助。

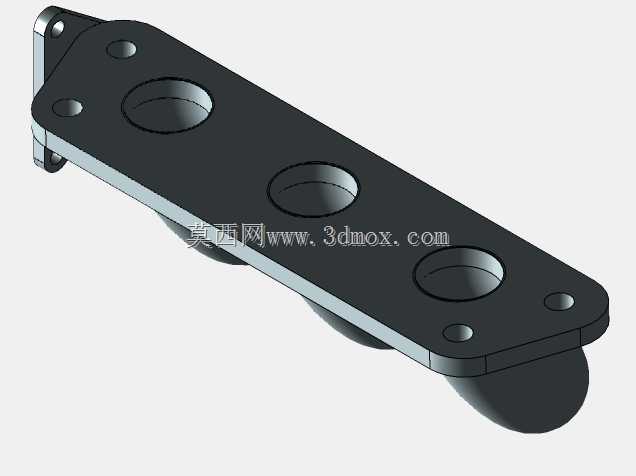

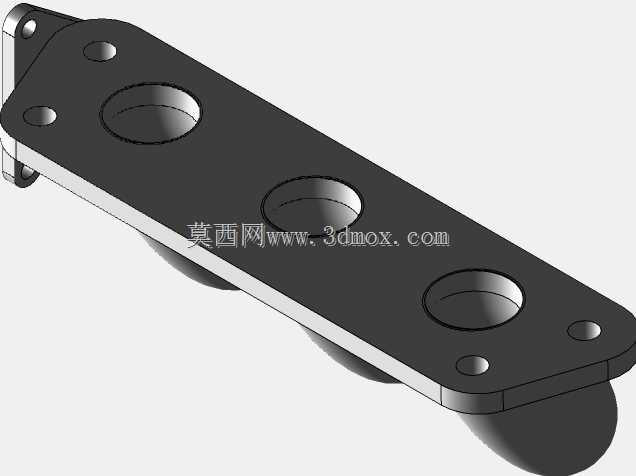

　　从安装边界来看，上游的安装法兰采用矩形平板结构，法兰面上预留了四个螺栓安装孔，孔位的位置度公差需要控制在0.1mm以内，保证和缸盖排气侧的安装螺柱完全对齐，法兰面的平面度要求不超过0.05mm，配合金属密封垫片可以实现高温下的可靠密封，避免高温废气泄漏引发的周边部件老化或者舱内异味问题。法兰面上对应三个气缸排气道的位置开了三个圆形通孔，通孔的直径和缸盖排气道的出口直径完全匹配，没有出现通径错位导致的流道缩口问题。三个支管的壁厚采用均匀设计，常规量产版本会采用高硅钼球墨铸铁或者不锈钢材质铸造/焊接成型，壁厚控制在4-5mm之间，既可以承受排气冲程最高近900摄氏度的高温冲击，也能在发动机运行的振动环境下保持足够的结构强度，避免长期使用后出现开裂、漏气的故障。

　　设计过程中需要重点考虑热变形的补偿问题，发动机从冷机启动到满负荷运行，歧管的温度差可以达到近800摄氏度，金属材料的热胀冷缩量如果没有释放空间，很容易在法兰连接位置产生巨大的热应力，导致螺栓松动或者法兰面变形。这套歧管的支管弯曲弧度本身就预留了一定的热变形余量，三个支管的汇流位置采用圆滑的过渡结构，没有出现应力集中的锐角区域，在后续的CAE仿真验证中，可以针对不同工况下的热应力、振动模态做校核，确保其一阶固有频率避开发动机常用转速区间的振动频率，防止出现共振导致的管路断裂问题。另外，歧管的整体外轮廓尺寸充分考虑了发动机舱的布置边界，三个支管的弯曲方向避开了缸盖上的火花塞安装位、喷油器线束以及冷却水管路，安装后不会和周边部件产生运动干涉，后期维护时不需要拆卸周边大量附件就可以完成歧管的更换作业。

　　从实际使用的角度，这类三缸排气歧管的结构设计还要兼顾冷启动阶段的三元催化器起燃速度，平滑的流道可以让废气更快到达三元催化器位置，缩短催化器达到工作温度的时间，降低冷启动阶段的尾气污染物排放，满足日益严格的排放法规要求。不同于改装类的等长芭蕉歧管，这套量产取向的结构在保证流道效率的同时，尽可能控制了整体的体积和重量，不会占用过多的舱内空间，也不会给发动机增加过多的簧下质量，兼顾了性能、可靠性和成本控制的多重需求。
