70cc摩托车空气滤清器壳体结构设计

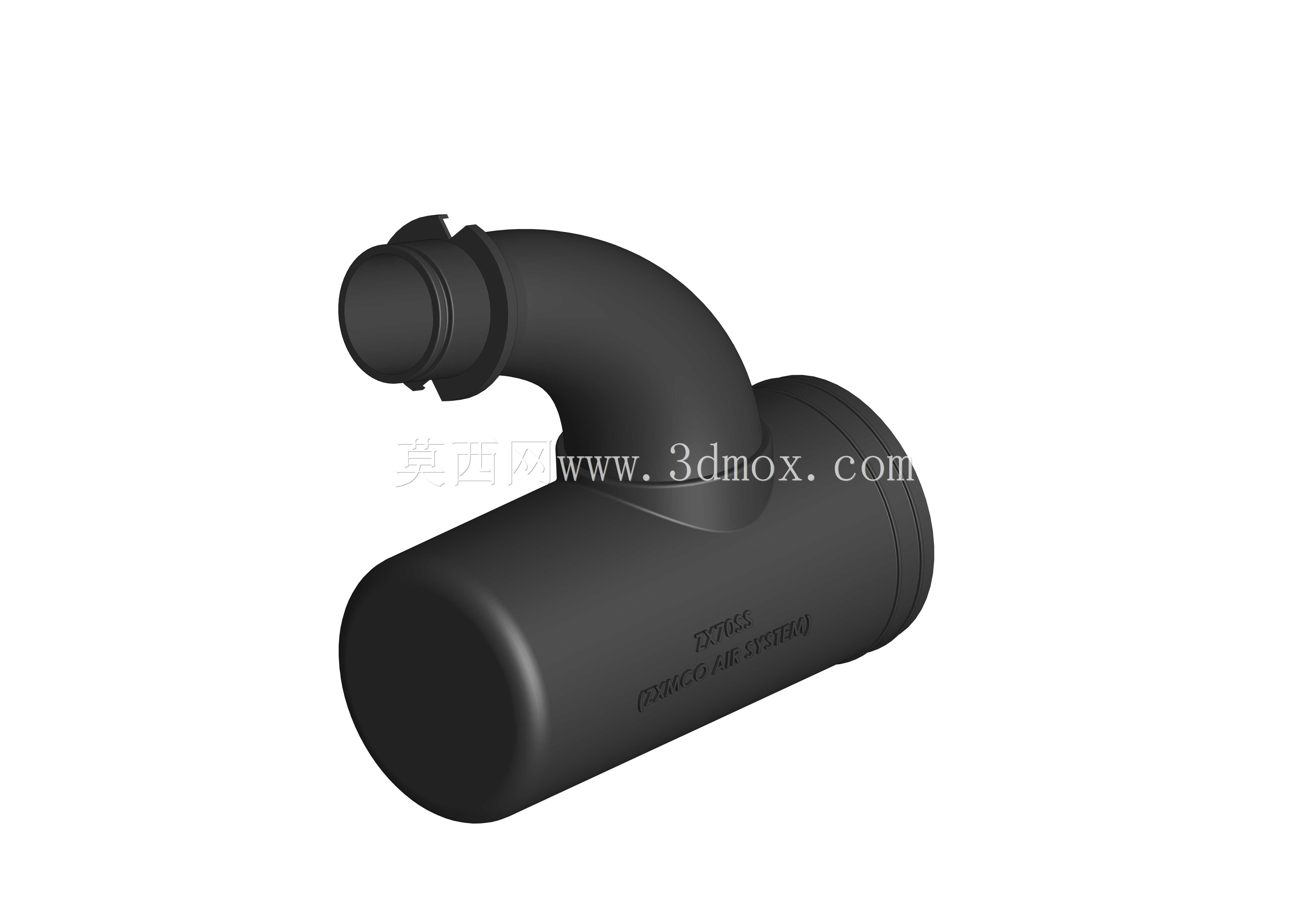

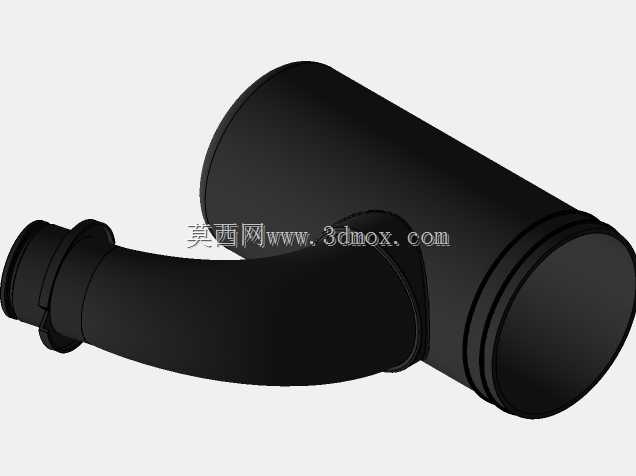

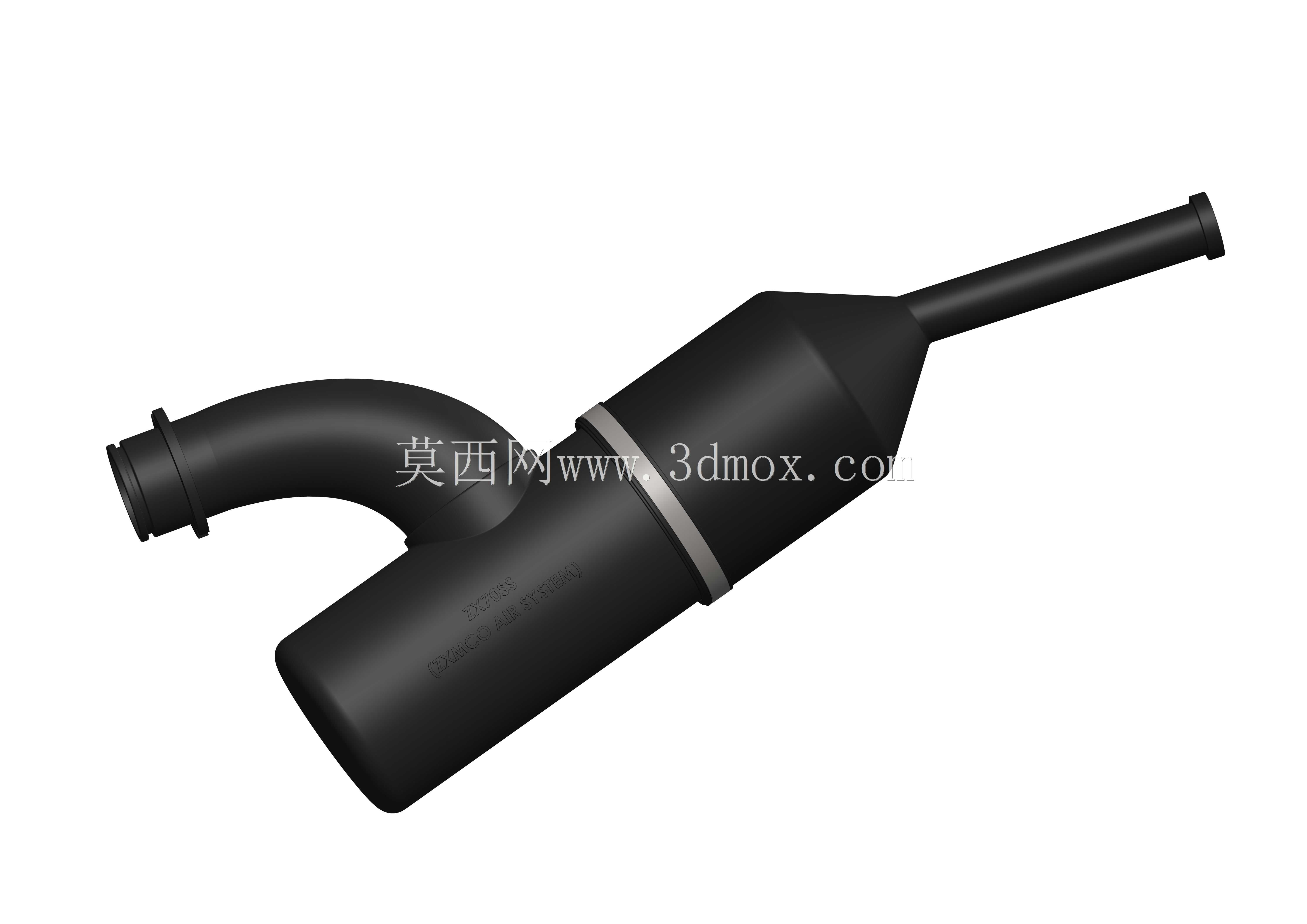

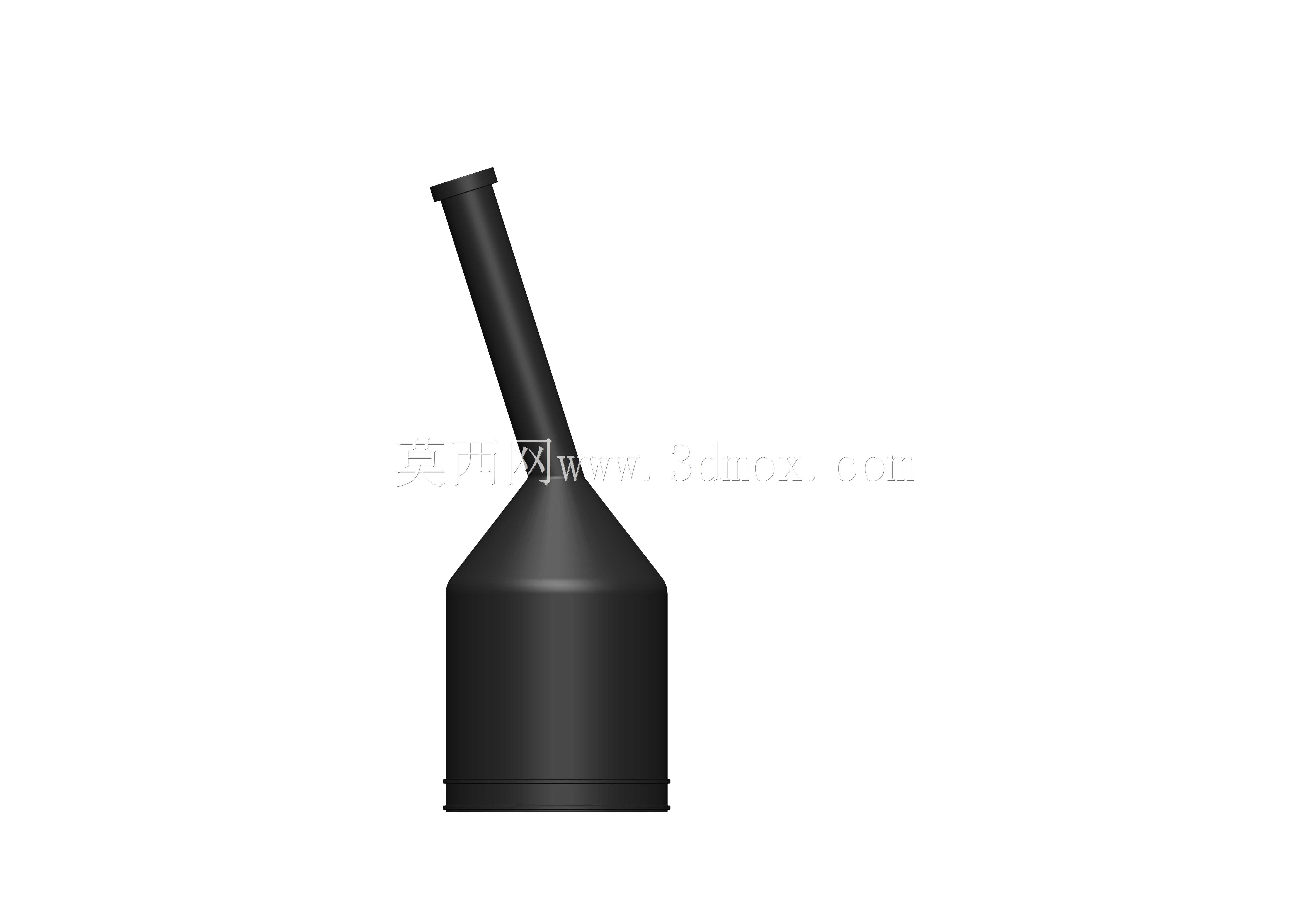

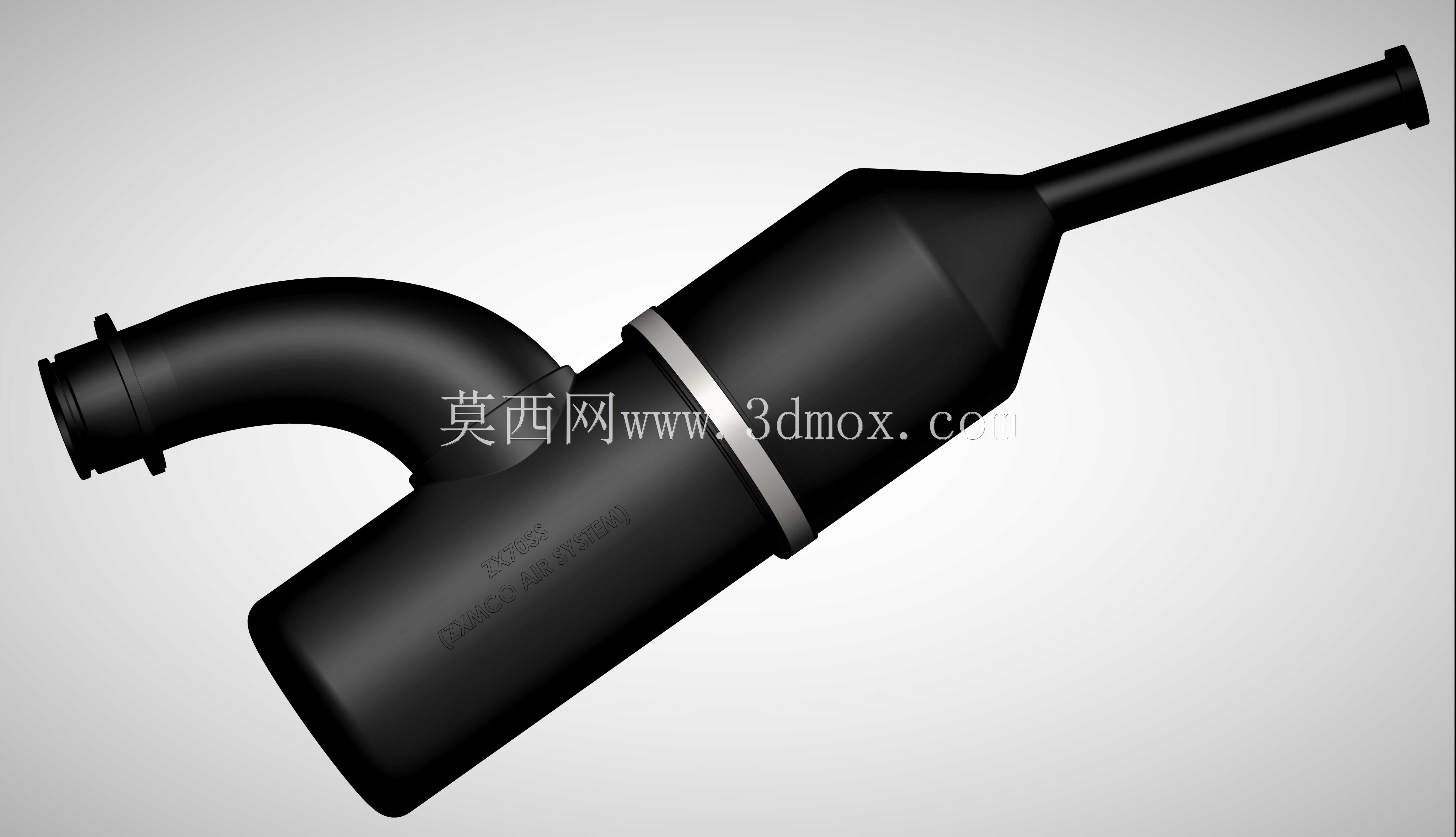

这款空气滤清器壳体是适配小排量弯梁及跨骑类70cc排量摩托车的进气系统核心承载部件，主要应用于民用代步摩托车、轻型越野摩托的进气回路中，承担着容纳过滤滤芯、规整进气气流、阻隔外界泥水灰尘侵入滤芯腔的核心作用，是保障发动机进气洁净度、延长气缸与活塞组件使用寿命的关键结构件。在实际整车运行场景中，该壳体安装于摩托车车架侧部靠近化油器的位置，一端通过弯管接口对接发动机进气喉管，另一端预留滤芯安装腔与进气开口，能够在车辆行驶过程中引导外界空气先进入壳体内部的膨胀腔，降低进气流速后让空气均匀穿过滤芯，避免高速气流直接冲击滤芯导致过滤效率下降，同时壳体的密封结构能够阻挡雨天行驶时的溅水、非铺装路面行驶时扬起的泥沙进入进气道，防止发动机出现磨粒磨损、进水熄火等故障。从功能特性来看，该壳体采用分体式卡接加环箍锁紧的结构设计，分为弯管进气段、主滤芯容纳腔、出气对接段三个部分，弯管段的曲率经过气流走向优化，能够减少进气紊流产生的阻力，降低发动机进气噪声；主腔体的容积经过匹配计算，刚好适配70cc排量发动机在全转速区间的进气流量需求，不会因为腔体过小导致进气阻力陡增，也不会因为腔体过大占用过多车架安装空间；壳体表面的加强筋结构沿着气流冲击方向布置，既能够提升壳体的抗冲击强度，避免车辆倾倒时壳体碎裂，也能够在注塑生产时减少壳体的收缩变形，提升成型精度。在设计思路上，该结构优先考虑了摩托车的实际使用工况，针对小排量摩托成本敏感、安装空间紧凑、使用环境复杂的特点，壳体整体采用流线型外形，避开了车架上的线束、油箱安装位等干涉区域，安装固定点的位置与车架上的预留安装孔位完全匹配，不需要额外改装支架即可直接装配；接口处的密封槽尺寸适配常规规格的橡胶密封圈，能够保证腔体内部的负压密封性，避免未经过滤的空气从接缝处漏入发动机；壳体的拆装结构设计简单，日常维护更换滤芯时只需要松开环箍即可打开腔体，不需要额外拆卸周边的其他车体部件，大幅降低了用户的日常维护难度。从安装边界来看，该壳体的整体外轮廓尺寸适配70cc摩托车车架侧部的预留安装空间，弯管接口的直径与常规化油器进气口尺寸匹配，出气端的安装角度经过校准，装配后不会与车把转向行程、侧盖安装位产生干涉，壳体最低处预留的微小排水孔能够将不慎进入腔体的积水及时排出，避免积水浸泡滤芯导致进气不畅，整体结构兼顾了功能性、安装便利性与使用可靠性，完全满足小排量摩托车在各类日常使用场景下的进气系统防护需求。
