基于Solidworks设计的飞机涡轮发动机结构

　　航空涡轮发动机作为飞行器的核心动力单元，其结构设计直接决定了飞行器的推力输出、燃油效率与运行可靠性，在民用通航、小型无人机、航空教学演示等场景中都有广泛的应用需求。本次完成的涡轮发动机三维结构设计，从实际工程应用的安装边界与功能需求出发，首先梳理了涡轮发动机的核心工作逻辑：进气道捕获来流后，通过压气机叶片逐级压缩空气，在燃烧室与燃油混合燃烧后形成高温高压燃气，推动涡轮叶片旋转输出轴功率，同时高速喷出的燃气形成反作用推力，整套动力循环的实现依赖各部件的同轴度配合与流道顺滑度。

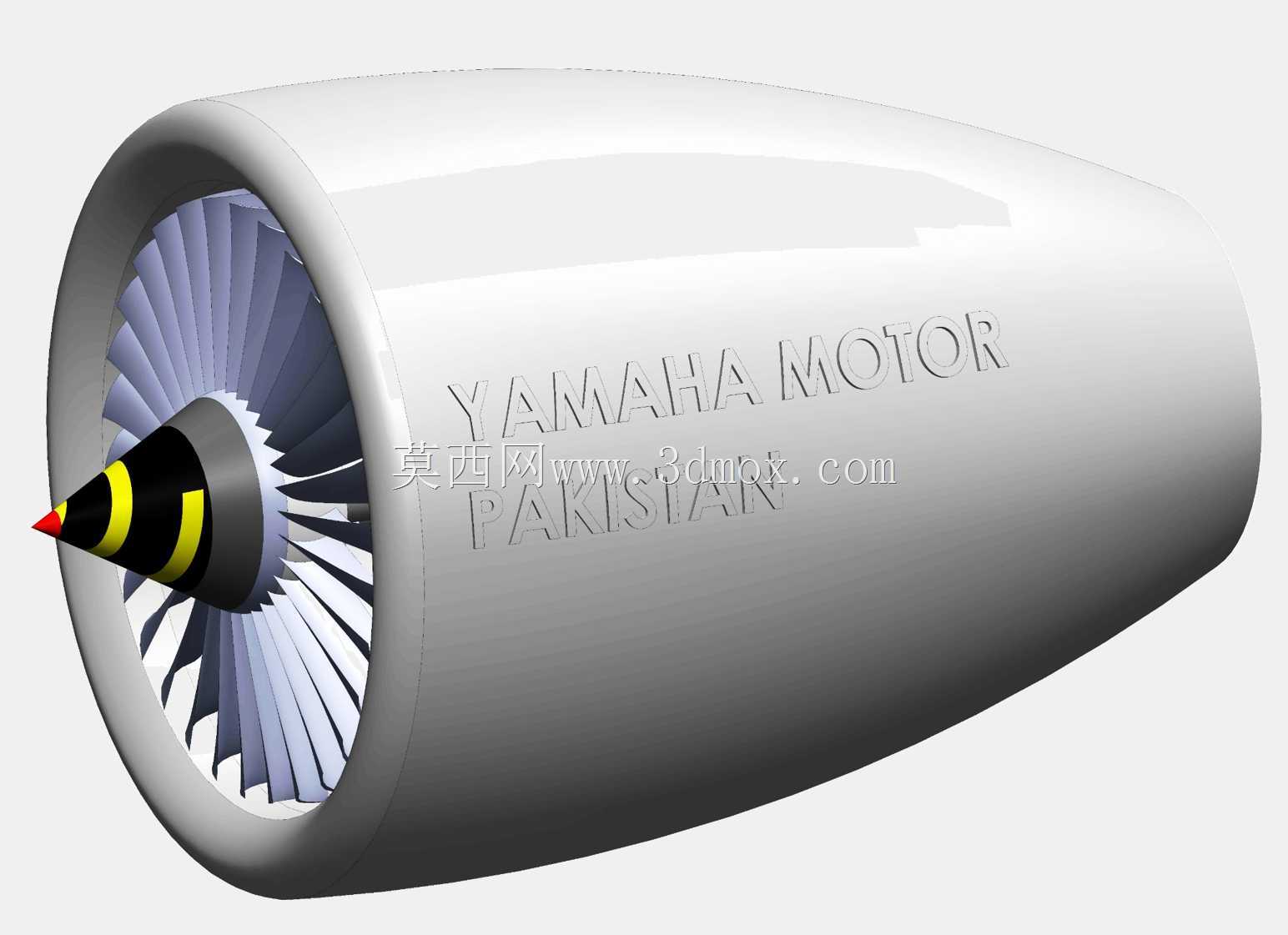

　　设计过程中优先考虑了外形与安装适配性，整体采用流线型外涵道壳体，外表面做顺滑曲面过渡，最大程度降低飞行过程中的空气阻力，壳体前端进气口做圆弧收边处理，避免进气过程中产生气流分离损失；尾喷口采用收敛型结构，匹配亚音速飞行场景下的排气加速需求，整套结构的径向最大尺寸控制在适配小型飞行器发动机舱的安装范围内，轴向长度预留了与飞行器进气调节结构、尾椎连接的安装法兰位，安装接口采用周向均布的螺栓孔设计，可直接与标准航空安装支架匹配，无需额外做转接结构设计。

　　核心部件的设计围绕功能实现展开，进气端的风扇叶片采用宽弦后掠构型，叶片根部做加厚圆角过渡，降低叶片旋转过程中的应力集中风险，每片叶片的叶型截面沿径向做扭转变化，匹配不同半径处的线速度差异，保证进气气流能均匀进入压气机段；压气机段采用多级轴流叶片布局，各级叶片的安装角逐级调整，实现空气的逐级增压，叶片与机匣之间预留了合理的运转间隙，既避免运转过程中叶片与机匣刮蹭，又控制了间隙漏气带来的效率损失。涡轮段的叶片采用耐高温结构构型设计，叶片内部预留了冷却气流通道的结构空间，可适配后续实际加工时的气冷结构需求，涡轮盘与主轴采用花键连接结构，保证大扭矩传递过程中的连接可靠性，主轴两端采用角接触轴承支撑布局，可同时承受径向载荷与轴向推力载荷，匹配发动机运转过程中的复杂受力状态。

　　燃烧室部分采用环形燃烧室结构布局，火焰筒壁面设计了多排掺混孔，保证空气与燃油的充分混合，同时控制燃烧室内的温度场分布均匀，避免局部过热导致结构失效；外涵道与内涵道之间的分流环采用圆滑过渡结构，减少内外涵气流的掺混损失，提升发动机的推进效率。整套结构的所有配合面都做了公差适配设计，转动部件与静止部件之间的间隙根据热膨胀量做了预留，保证发动机在不同工作温度下都能稳定运转，不会出现卡滞或间隙过大的问题。

　　从实际应用角度来看，该结构既可以作为航空动力相关课程的教学演示模型，帮助学习者直观理解涡轮发动机的内部构造与工作原理，也可以作为小型喷气式飞行器、航模涡喷动力的结构设计参考，其模块化的结构拆分设计，也方便后续针对不同推力需求做部件参数调整，比如调整叶片数量、改变燃烧室容积、调整尾喷口直径等，快速适配不同场景下的动力需求。设计过程中所有的曲面结构都采用参数化建模方式生成，后续修改时可直接调整参数驱动模型变更，大幅提升了结构迭代的效率，各部件的建模过程都考虑了实际加工的工艺性，比如壳体采用薄壁回转结构，可通过旋压或钣金焊接工艺成型，叶片结构可通过五轴铣削或精密铸造工艺加工，不存在无法落地的工艺死角。
