1000HP高压压力调节器剖面结构三维设计

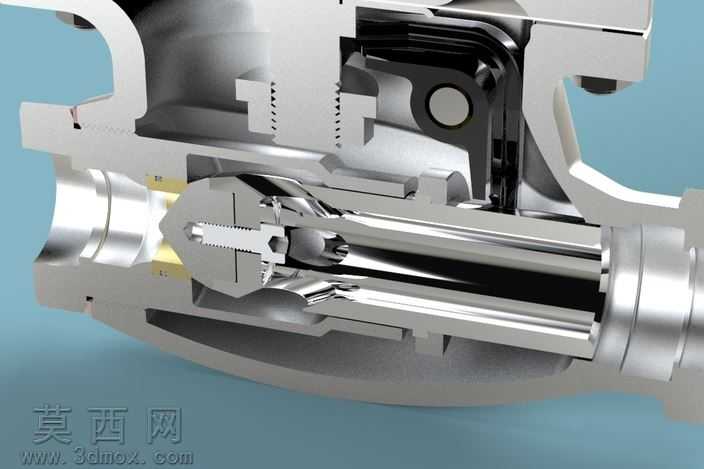

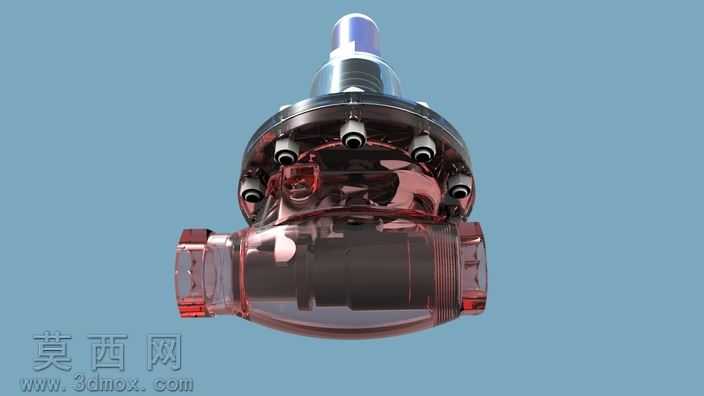

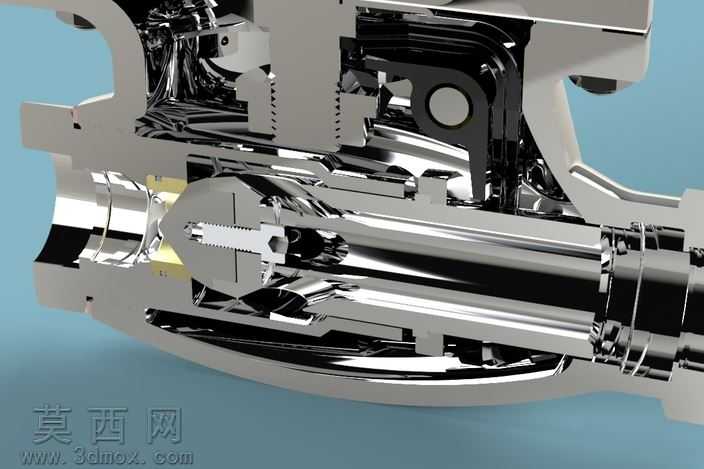

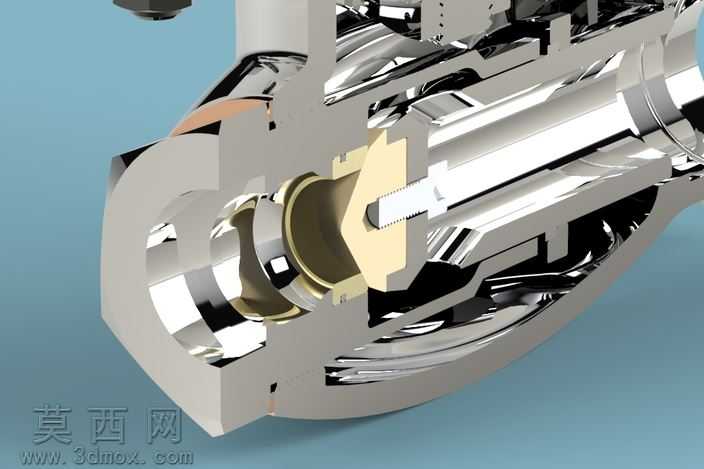

本作品为1000HP高压压力调节器的全参数化三维建模成果，采用主流三维机械设计软件完成全结构搭建，完整还原了高压工况下调压器的内部流道、调压执行组件、密封结构与壳体装配关系。建模阶段遵循机械设计的公差配合逻辑，对壳体的铸造圆角、流道的渐变过渡曲面、阀芯的密封锥面、调压弹簧的螺旋特征、铰接销轴的配合面均做了精细化特征构建，所有零件均采用自底向上的装配模式完成总装，各运动部件预留了符合实际工况的活动间隙，可直观展示高压介质进入后阀芯受力位移、调节压力阈值的动作逻辑。渲染阶段采用金属材质分层表现方案：外部壳体采用铸钢哑光金属材质，还原高压阀件的厚重工业质感；内部流道与阀芯组件采用抛光不锈钢材质，通过高反射金属材质区分不同功能零件；密封件采用丁腈橡胶哑光深色材质，铰接部位的销轴做了发黑处理的材质区分，通过不同材质的粗糙度、反射率参数调整，清晰呈现各部件的功能分区。模型采用剖面展示视角，将内部复杂的调压机构、流道走向、密封配合结构完整外露，无需拆解装配体即可直观观察到高压介质从入口进入后，经过阀芯节流、压力反馈腔作用、弹簧力平衡实现压力稳定输出的完整结构逻辑。设计过程中参考了工业高压调压器的成熟结构方案，对承压壳体的壁厚做了符合高压工况的结构强化，阀芯与阀座的密封面采用锥面硬密封结构，适配高压气体或流体介质的调压需求，所有特征均保留可编辑参数，可根据实际工况参数调整弹簧刚度、阀芯开度、流道通径等关键尺寸，适配不同压力等级、不同介质工况的调压阀设计需求，可用于机械结构教学、工业阀件选型展示、新产品开发的结构参考等场景。
