PVC百叶窗替换式锁扣配件结构设计

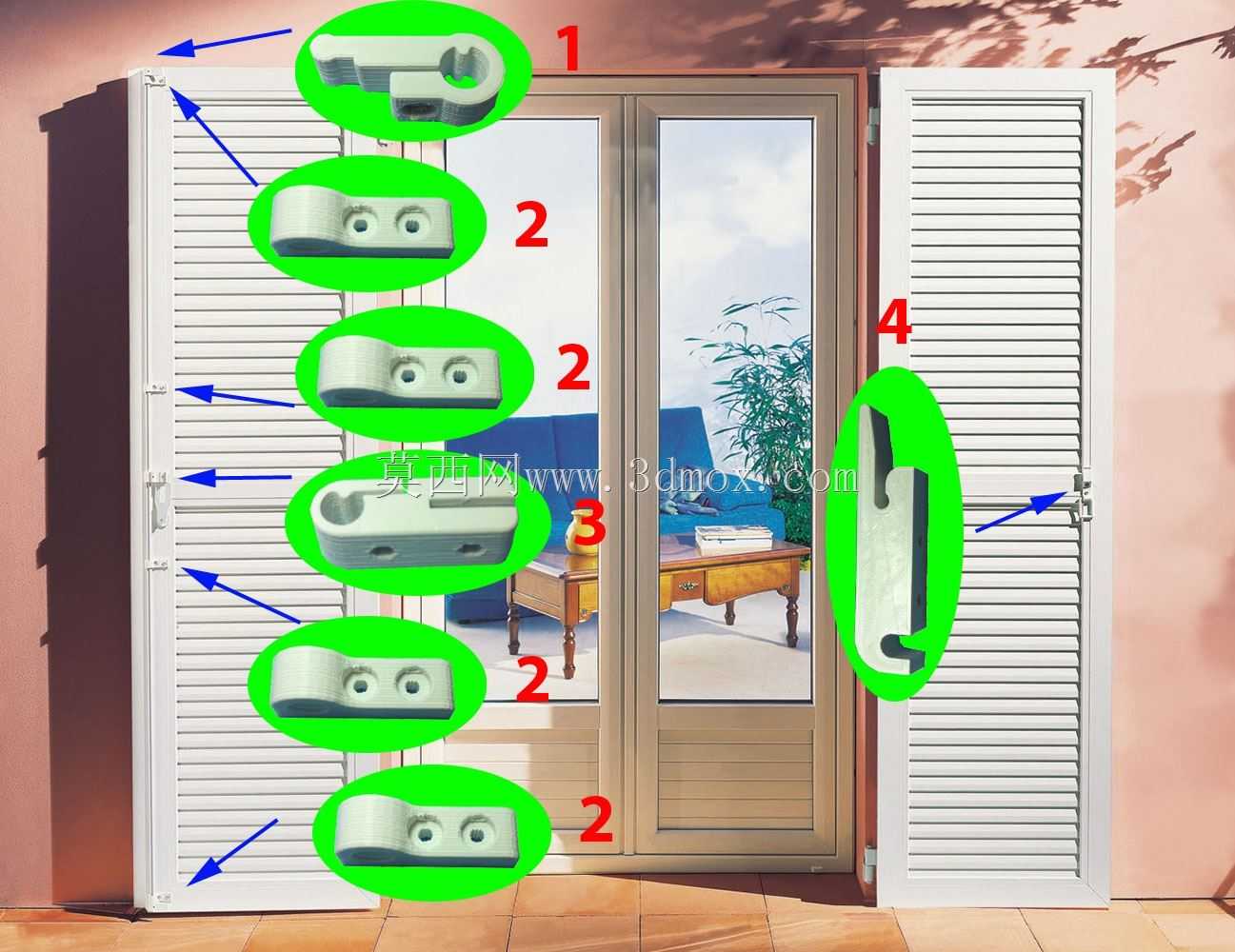

这款PVC百叶窗锁扣配件，主要应用于民用及商用建筑的PVC材质百叶窗启闭锁紧场景，是针对原有百叶窗锁扣易老化、断裂失效问题开发的替换型功能配件，可直接适配市面主流规格的PVC百叶窗侧边安装位，无需对窗体原有结构做二次打孔或裁切改造，就能快速替换损坏的原厂锁件，恢复百叶窗的锁止固定功能，避免因锁扣失效导致百叶窗片无法定位、出现随意开合或漏风漏光的问题。

从实际使用功能来看，该配件承担着百叶窗闭合状态下的位置锁定作用，当百叶窗调整至完全闭合角度后，通过该锁扣与窗体侧边的卡位结构配合，可将活动的窗扇牢牢固定在窗框上，抵御日常使用中的触碰、室外风压带来的移位问题，同时在需要开启通风时，只需轻拨锁扣即可解除限位，操作手感顺滑无卡滞，不会出现长期使用后锁止卡顿或脱扣的问题。

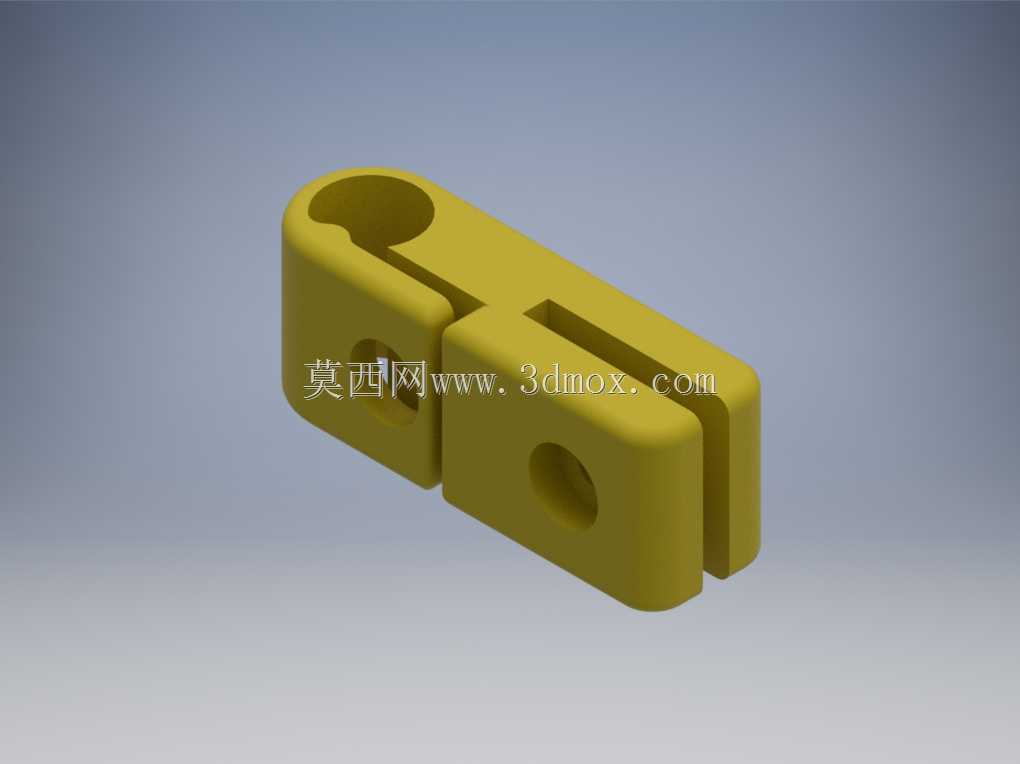

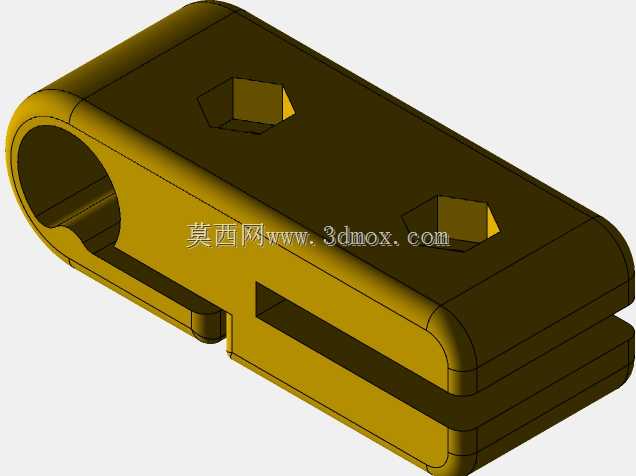

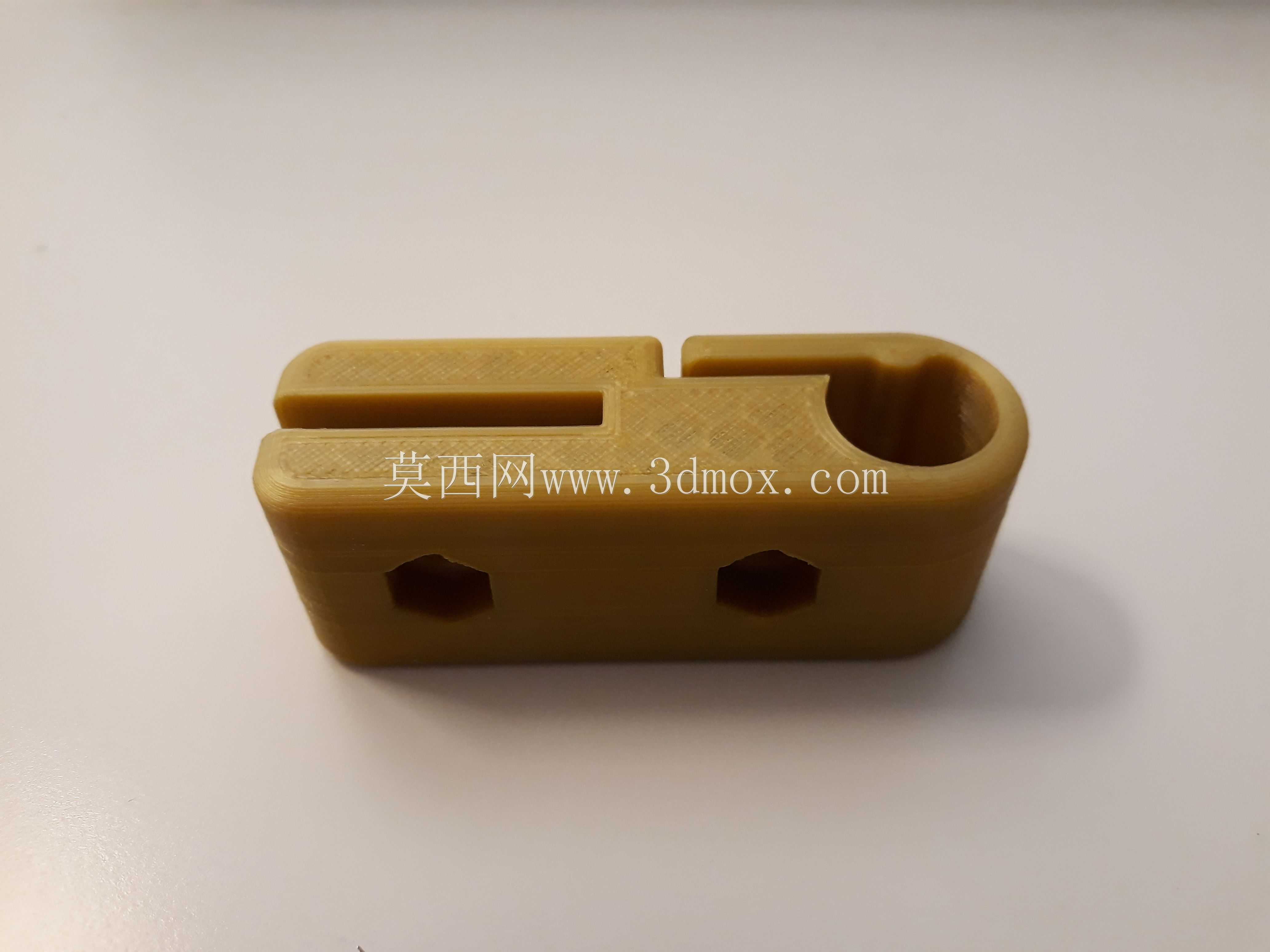

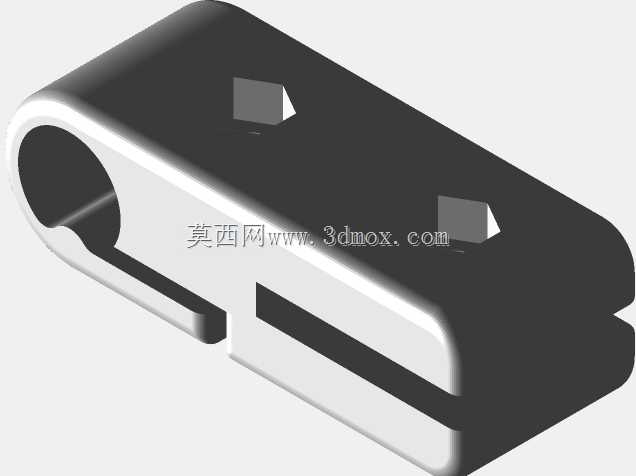

在设计思路上，这款锁扣充分考虑了PVC百叶窗的使用环境特性，整体采用对称式的受力结构设计，主体为长条形一体化成型结构，一端设置半圆弧型的铰接卡位槽，用于和窗体上的固定转轴配合，实现锁扣本身的转动启闭动作，槽体内壁做了微小的倒角处理，既可以减少转动过程中的摩擦损耗，也能补偿安装时的微小尺寸偏差，降低替换安装的对位难度。主体中部开设通长的导向滑槽，用于和窗扇上的滑动拨销配合，将锁扣的转动动作转化为窗扇的锁紧限位，滑槽边缘做了加厚处理，避免长期滑动磨损导致槽体扩量、出现锁止间隙过大的问题。锁扣朝向安装面的一侧设置两个内六角型的沉头安装孔，安装后螺丝头部完全沉入配件内部，不会突出表面刮蹭窗体或使用者手部，同时两个安装孔的孔位间距严格匹配原有百叶窗锁扣的安装孔距，替换时可以直接沿用原有安装孔位，无需重新定位打孔，大幅降低普通用户自行更换的操作门槛。

在外形尺寸与安装边界上，这款锁扣整体长度控制在适配常规PVC百叶窗侧边型材的宽度范围内，厚度与原有原厂配件保持一致，安装后不会突出于窗框型材表面，不会影响百叶窗的整体外观平整度，也不会在窗扇开合过程中与相邻的窗片、窗框结构产生运动干涉。配件的所有外边缘都做了R0.5以上的圆角过渡处理，没有尖锐的棱角，既可以避免安装使用过程中划伤手部，也能减少应力集中问题，提升塑料配件的抗冲击强度，即使在低温环境下受到外力碰撞也不易出现脆裂问题。锁扣的锁紧行程经过反复调校，既保证锁止状态下有足够的锁紧力不会轻易松脱，也不会因为行程过大导致解锁时需要施加过大的操作力，适配不同年龄层用户的使用力度需求。
