PVC百叶窗锁扣替换配件结构设计

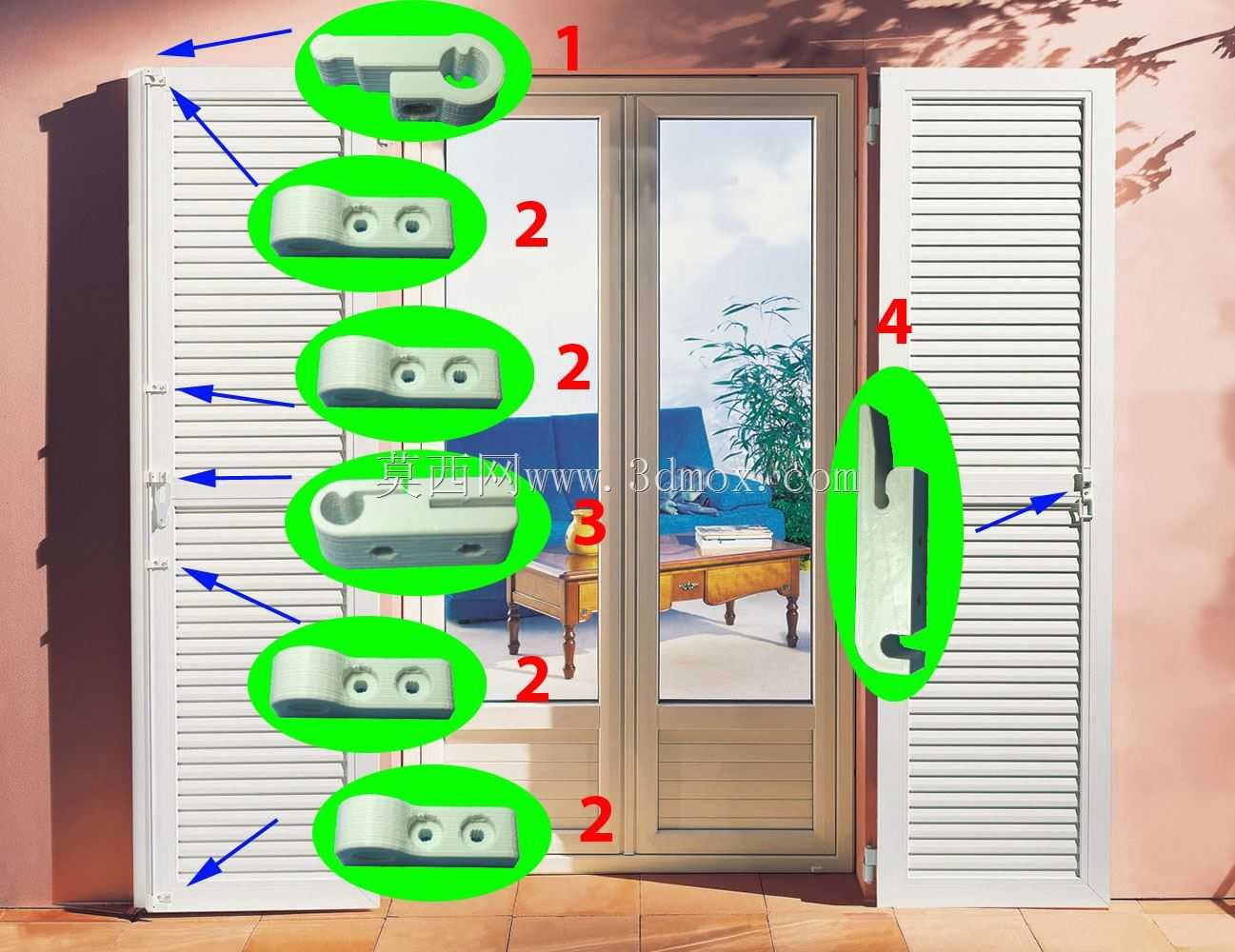

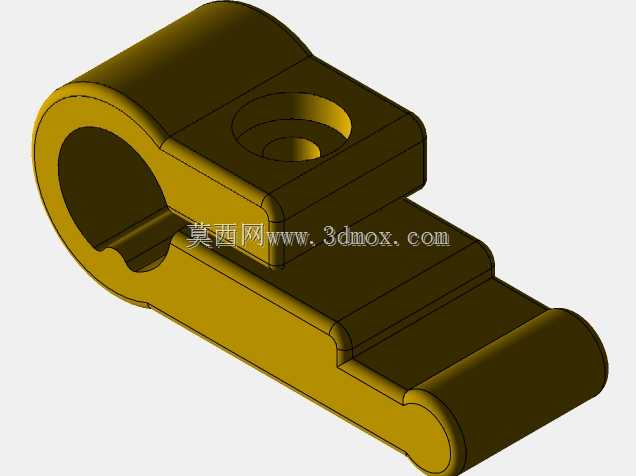

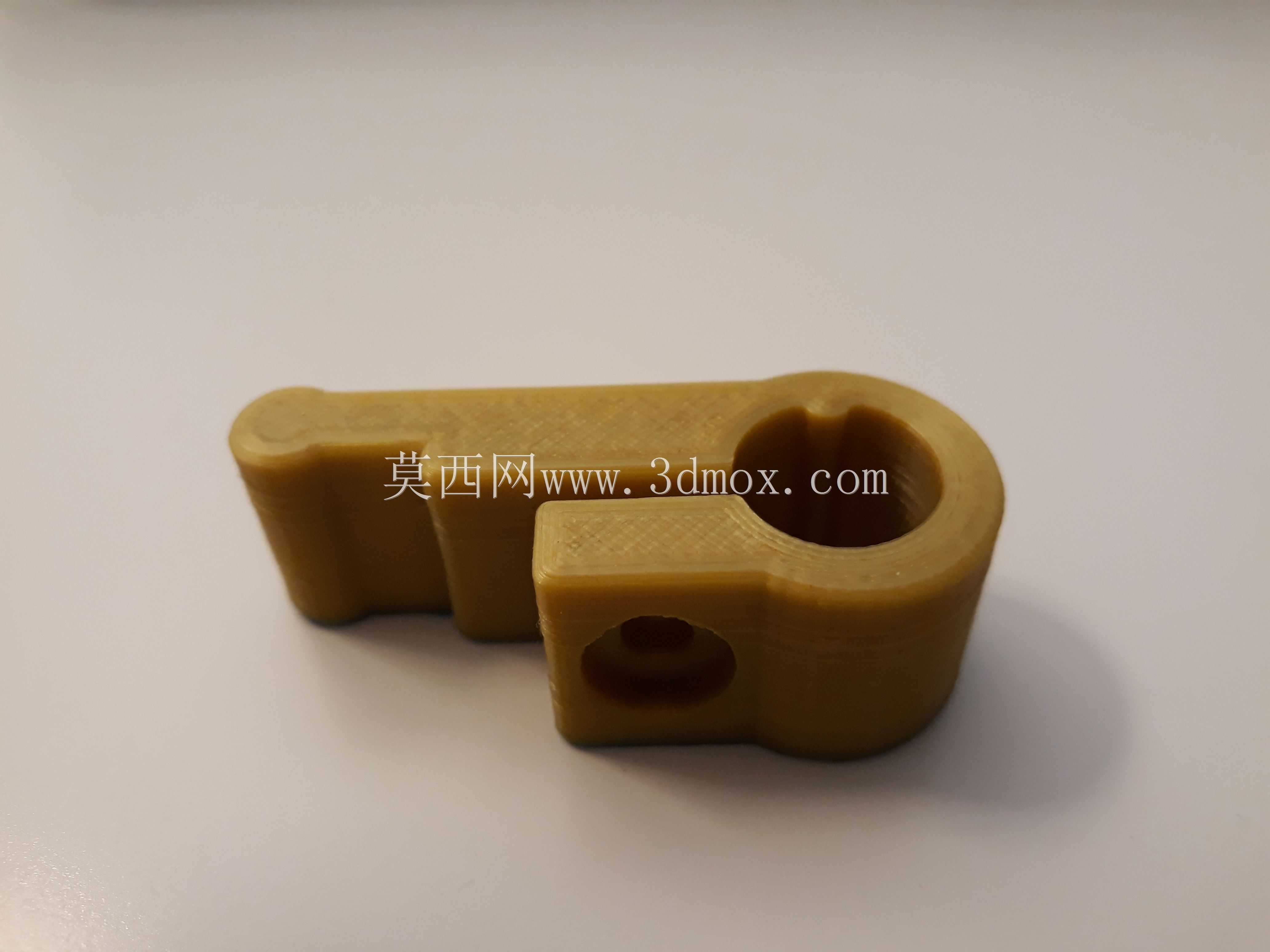

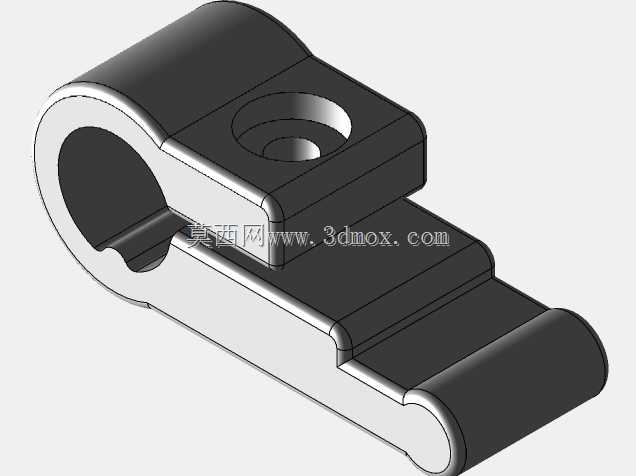

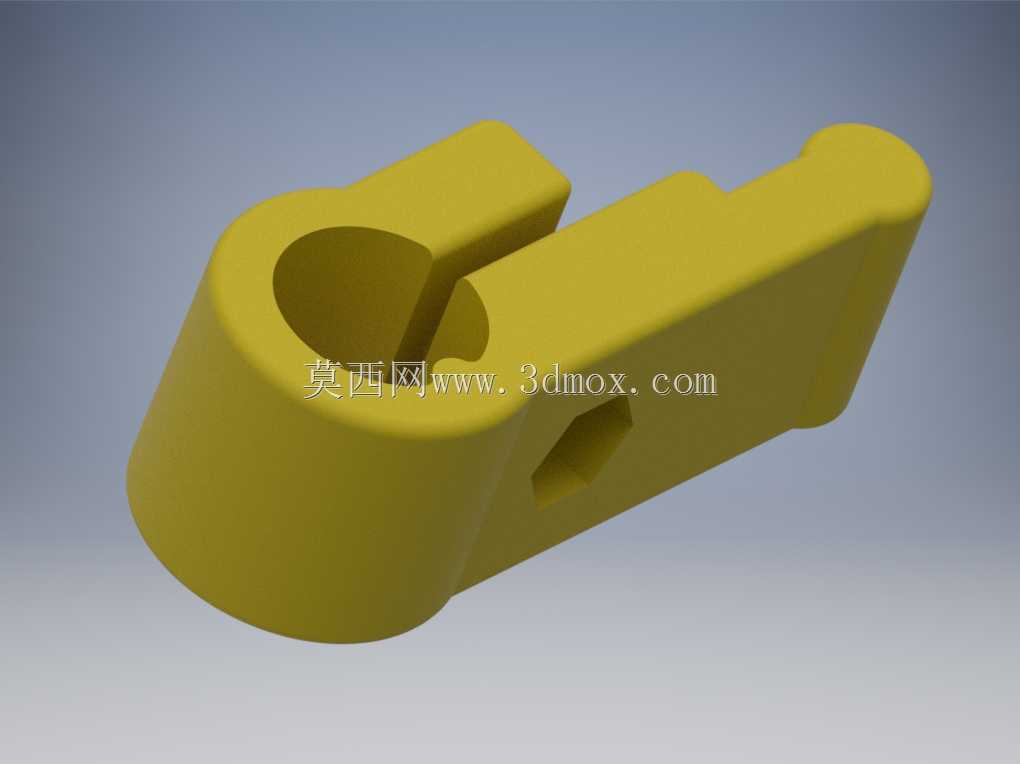

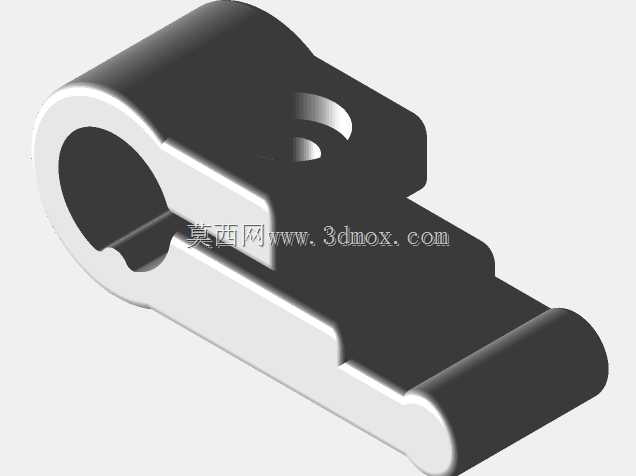

这款PVC百叶窗锁扣是针对民用及商用建筑外装PVC百叶窗的易损锁紧部位开发的替换配件，主要应用于常年暴露在户外环境的PVC材质百叶窗启闭锁紧场景，解决原有锁扣长期受紫外线照射、温变老化、频繁启闭磨损后出现的断裂、卡滞、锁止失效问题，避免因锁扣失效导致百叶窗叶片无法固定、遇风晃动异响甚至脱落的安全隐患，适配市面主流规格的外装式PVC百叶窗产品，无需对窗体原有结构做破坏性改造即可完成替换安装。从功能特性来看，该锁扣承担百叶窗启闭状态的锁止定位作用，一端的环形套结构用于卡接在百叶窗的固定转轴上，作为整个锁扣的旋转支点，保证锁扣可绕转轴顺畅转动完成解锁与锁止动作；侧方的凸台卡位结构用于卡入百叶窗边框的对应卡槽内，实现锁止状态下的位置固定，防止叶片受外力发生偏移；中部的通孔用于配套安装固定销钉，衔接锁扣与百叶窗的传动连杆，将扳动锁扣的动作传递到叶片调节机构，实现叶片角度的同步调整。在设计思路上，这款锁扣充分考虑了PVC百叶窗的使用环境与原有配件的失效痛点，整体采用等壁厚的结构设计，避免壁厚不均导致的注塑成型缩痕、内应力集中问题，提升零件的抗老化与抗疲劳性能；所有转角位置均做了圆角过渡处理，既减少了使用过程中尖锐边角划伤操作人员的风险，也能降低应力集中导致的受力断裂概率，延长配件的使用寿命；卡位凸台的接触面做了微角度斜面设计，锁止过程中可借助斜面导向顺畅滑入卡槽，同时在锁止到位后形成自锁角度，避免受振动影响出现意外松脱的情况。从安装边界与尺寸适配来看，锁扣的环形套内径严格匹配百叶窗标准转轴的外径尺寸，装配后既不会因间隙过大出现晃动旷量，也不会因间隙过小导致转动卡滞；整体外形轮廓控制在原有配件的安装空间范围内，替换安装时不会与百叶窗的边框、叶片、相邻传动零件发生运动干涉；中部通孔的位置与孔径匹配原有传动销钉的规格，用户替换时可直接复用原有销钉完成装配，无需额外采购配套紧固件，大幅降低替换的难度与成本。零件的受力部位做了局部加厚处理，针对扳动锁扣时的受力路径优化了材料分布，在控制整体用料的前提下提升了关键受力位置的结构强度，保证多次反复启闭操作后不会出现断裂变形问题，适配户外长期使用的耐候需求。
