高精度计时传动同步带轮三维设计

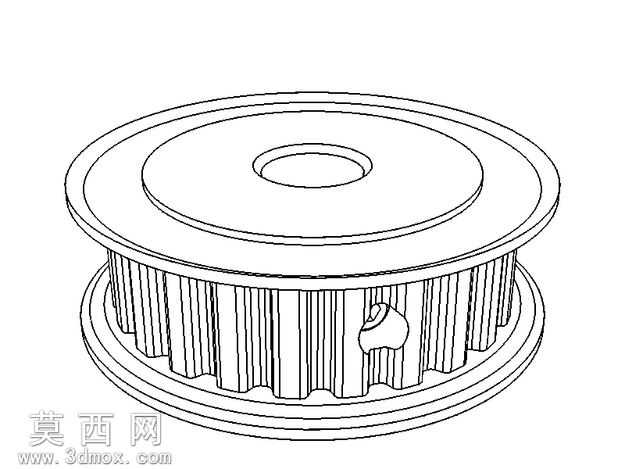

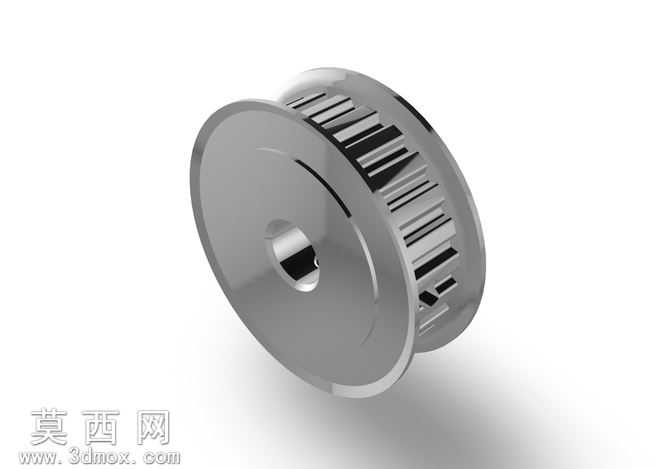

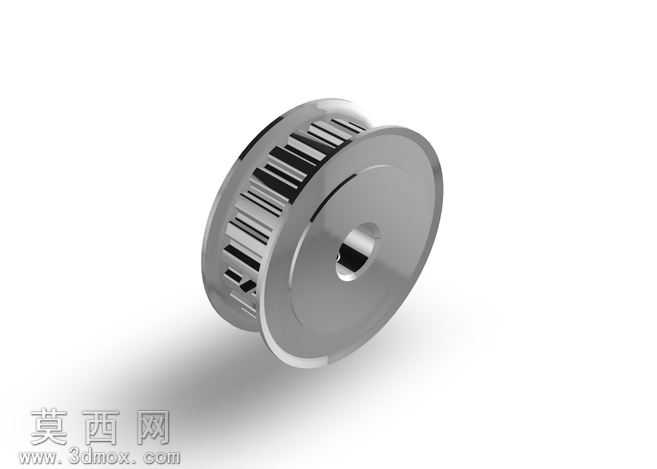

本模型为计时传动用同步带轮，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械传动件的设计规范，先以基准轴为核心定位内孔安装基准，按照3/8BORE的内孔尺寸完成安装孔的特征创建，保证孔位的同轴度公差符合传动件装配要求。带轮主体采用回转体基础特征搭建，先绘制带轮的截面轮廓草图，通过旋转特征生成带轮的基体结构，再针对轮齿部分进行精细化建模，按照24齿的参数、1.528PIT的齿距要求，先完成单个轮齿的齿形轮廓绘制，齿形采用适配同步带传动的渐开线近似齿廓，保证齿面与同步带的啮合贴合度，再通过圆周阵列特征完成全部24个轮齿的均匀排布，阵列过程中严格控制齿距的累积误差，确保传动过程中不会出现跳齿、传动比失准的问题，满足计时场景下的高精度传动需求。模型的轮缘部分按照1.508OD的外径尺寸、0.375BLT的带轮宽度参数完成结构构建，在带轮的辐板位置设计了轻量化减重槽，通过拉伸切除特征完成槽体结构，既保证带轮整体的结构强度，又降低零件自身重量，减少传动过程中的转动惯量，提升传动响应速度。材质渲染方面，模型赋予了金属钢材的材质属性，调整了金属粗糙度、反射率参数，还原钢制传动件的真实金属质感，对齿面、安装孔等关键配合面做了高光处理，区分加工面与非加工面的视觉差异。结构设计上充分考虑了零件的加工工艺性，所有棱边都做了适配加工要求的倒角处理，避免应力集中的同时也符合实际零件的加工工序，内孔位置预留了键槽安装位的设计空间，可适配标准平键完成与传动轴的周向固定，保证扭矩传递的可靠性。建模过程中所有特征均保留完整参数化历史记录，可根据实际使用需求快速调整齿数、内孔直径、齿距、外径等核心参数，适配不同规格的同步带传动场景，整体模型结构完整，特征逻辑清晰，无几何错误，可直接用于装配验证、工程图生成、3D打印样件制作等后续工作，能够满足机械设计中计时传动机构的设计参考、装配模拟等使用需求。
