C型夹紧工装夹具三维结构设计

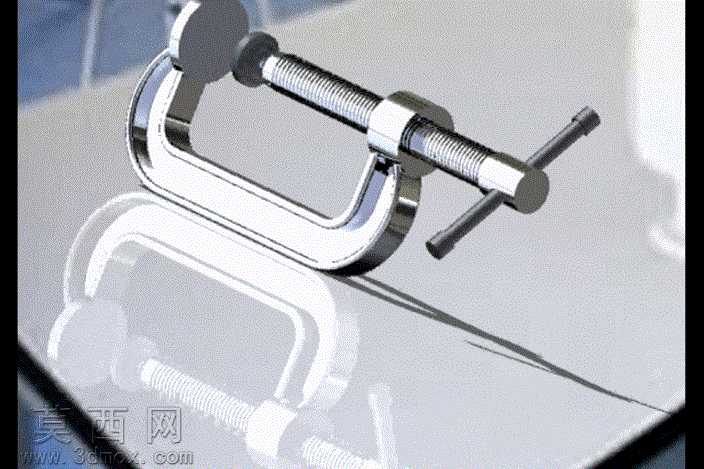

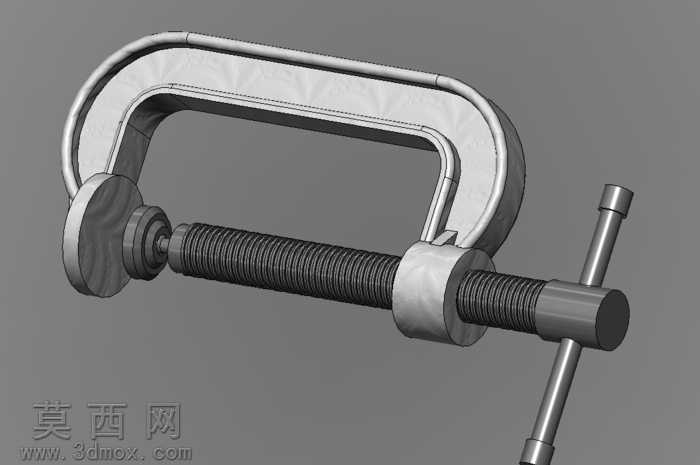

本作品为C型手动夹紧夹具的三维设计成果，建模阶段严格遵循机械加工工装的实际尺寸比例，先完成整体框架的轮廓搭建，以C形弯架作为核心承载基体，建模时重点还原弯架的弧形过渡结构，保证框架受力路径的合理性，避免直角结构带来的应力集中问题。后续依次搭建螺杆传动组件、压头组件、摇杆施力组件，各零件间的装配间隙严格参照实际工装的配合公差设置，螺杆与架体螺纹孔的配合采用真实螺纹牙型建模，还原梯形传动螺纹的啮合结构，确保虚拟装配下的传动逻辑与实物完全一致。材质与渲染阶段，针对不同零件的实际用材赋予对应材质属性：C形架体赋予铸钢材质，添加细微的铸造磨砂纹理与均匀的金属哑光质感，还原铸钢件的表面特征；传动螺杆与摇杆赋予调质钢材材质，表面添加车削加工形成的细微螺旋纹理，金属反光度略高于架体，区分加工件与铸造件的表面差异；端部压头赋予淬火钢材材质，表面做硬化处理的质感表现，接触端面添加细微的使用磨损痕迹，提升模型的真实感。结构设计上，采用螺杆直推式夹紧原理，通过转动T型摇杆带动传动螺杆沿架体螺纹孔轴向进给，推动端部压头向架体固定端靠拢，实现对工件的夹紧固定，压头与螺杆端部采用活动铰接结构，夹紧时压头可自适应贴合工件表面，避免压伤工件表面同时保证夹紧力均匀分布。设计过程中重点校核了C形架的开口行程、螺杆的进给长度、摇杆的力臂长度，确保夹具可适配对应尺寸范围内的工件夹持需求，同时兼顾手动操作的省力性，摇杆长度经过力矩计算优化，保证普通操作人员无需额外工具即可施加足够的夹紧力，整体结构无冗余零件，所有部件均服务于夹紧功能，符合手动工装夹具简洁可靠、便于维护的设计原则，各零件的结构均满足常规机械加工的工艺要求，可直接用于生产加工参考。
