多铰接式机械连接支架结构设计

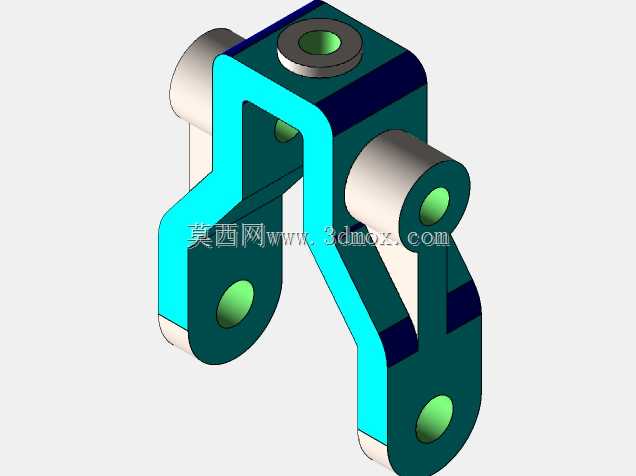

该多铰接连接支架是机械传动系统中用于多杆件联动场景的核心支撑连接构件，广泛应用于轻工自动化生产线的连杆传动机构、农用作业机械的执行端联动结构、小型工程机械的操控连杆组以及专用设备的角度调节支撑结构中，主要承担多方向铰接点位的载荷传递、运动轨迹约束以及相邻杆件的连接定位作用，能够在往复摆动、小幅度高频振动的工况下保持稳定的连接精度，避免杆件运动过程中出现错位、卡滞或载荷集中的问题。从功能特性来看，该支架采用一体化弯折成型的主体结构，共设置五个带衬套安装位的铰接孔位，顶部单孔位用于与设备固定基座或动力输出端铰接，两侧对称分布的上下两组孔位可分别连接两组独立的传动杆件，实现单输入点带动双输出端同步或差动摆动的传动需求，孔位内预留的衬套安装空间可加装自润滑铜套或工程塑料衬套，有效降低铰接销轴转动过程中的磨损，延长构件的维护周期，主体弯折形成的镂空结构在保证整体结构强度的前提下大幅降低了构件自重，减少传动过程中的惯性损耗，提升机构响应的灵敏性。在设计思路层面，该支架充分考虑了多杆件联动的运动干涉问题，主体采用不对称的弯折轮廓设计，两侧支臂的长度、弯折角度经过运动仿真校核，确保连接的杆件在全行程摆动过程中不会与支架主体或相邻杆件发生剐蹭，各铰接孔位的端面均设计有凸起的定位轴肩，能够在安装时快速定位销轴与连杆的轴向位置，降低装配调试的难度，支臂与主体连接位置做了大圆弧过渡处理，有效分散铰接点位传递的交变载荷，避免应力集中导致的构件疲劳断裂，同时兼顾了铸造成型或钣金折弯加工的工艺可行性，减少加工过程中的工序复杂度。从安装边界与尺寸适配来看，该支架顶部主铰接孔的轴线与其余四个孔位的轴线保持平行，安装时仅需保证主铰接孔与基座销轴的同轴度即可完成定位，无需额外调整角度，两侧支臂的孔位间距按照通用连杆的安装尺寸设计，可适配直径范围在常规工业连杆销轴尺寸区间的标准紧固件，支架整体的外轮廓尺寸紧凑，安装后占用的机构空间较小，能够在狭小的设备腔体内部完成布置，各孔位的壁厚经过载荷校核，能够承受常规传动场景下的径向载荷与轴向窜动力，满足中低速往复传动机构的使用强度要求，适配多种需要多节点铰接传动的机械结构场景。
