四柱式型材拼接支撑框架结构设计

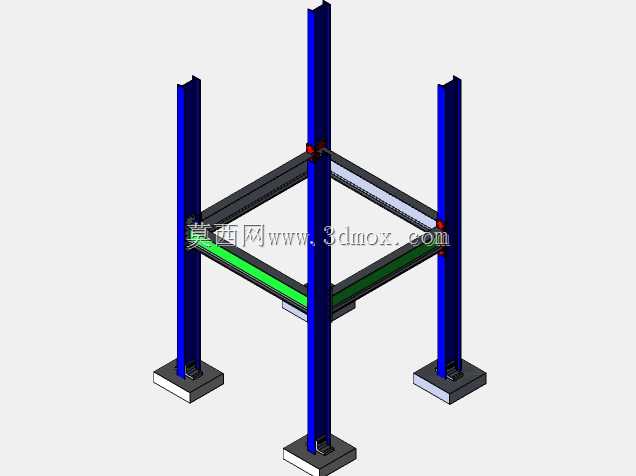

该支撑框架结构主要面向工业生产车间内的轻型设备承载、工位操作平台搭建、小型物料暂存架体等应用场景，可作为独立支撑单元搭配台面、防护网板等附件形成完整工位设施，也可多组拼接拓展为长条形生产线边支撑架构，适配轻工装配、电子零部件加工、小型仓储分拣等多类场景的支撑需求，能够在常规室内生产环境下提供稳定的竖向承载与水平方向抗形变能力。框架整体采用四柱对称式布局，四根竖向承重立柱选用标准C型冷弯型材制作，型材截面经过受力校核，在控制整体自重的前提下保证足够的抗弯截面模量，避免长期承载后出现立柱弯折、侧向偏移的问题。每根立柱底部配置方形钢制固定底座，底座上预留锚栓安装孔位，可通过膨胀螺栓与混凝土地面完成刚性固定，安装时可通过底座与立柱间的调节垫片微调立柱垂直度，抵消地面不平整带来的安装误差，保证四根立柱的上端面处于同一水平面上。水平方向的连接横梁分为上下两层布置，每层四根横梁首尾衔接形成闭合矩形框结构，横梁与立柱的连接节点采用嵌入式卡扣搭配紧固件的固定方式，节点位置设置加强筋结构，分散横梁传递的竖向荷载与水平扭力，避免节点处出现应力集中导致的连接失效。其中下层横梁内侧预留安装槽位，可根据使用需求加装滑动导轨、置物层板或者气动管路走线槽，拓展框架的实际使用功能。设计过程中优先遵循模块化设计思路，所有型材构件均采用定尺裁切加工，无需现场二次焊接作业，所有连接点位均可通过标准紧固件完成装配，既可以在工厂预装完成后整体运输，也可将散件运输至现场后快速组装，大幅降低运输成本与现场安装的作业难度。框架的整体安装边界控制在常规人工操作的适配范围内，立柱间距预留足够的操作空间，底部底座向外延伸的尺寸不会超出框架投影范围过多，避免占用过多车间通道面积，整体高度可根据实际使用需求通过更换不同长度的竖向立柱灵活调整，适配不同高度的设备安装与操作使用需求。框架表面采用喷塑防锈处理，可适应车间内少量油污、潮湿的常规作业环境，长期使用不易出现锈蚀掉漆的问题，日常维护仅需定期检查连接节点的紧固件松紧度即可，无需复杂的保养作业。
