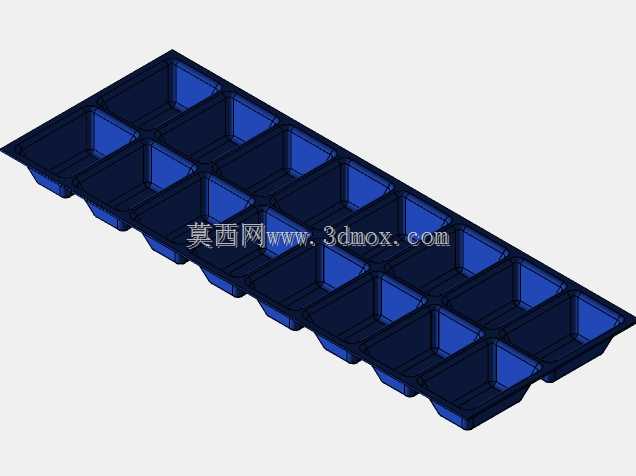

多格阵列式塑料吸塑周转托盘结构设计

这款多格阵列式塑料吸塑托盘，是面向生产制造环节物料周转、工序间转运、成品仓储防护需求开发的专用承载载具，广泛应用于电子元器件装配、精密小五金加工、食品分装、医药耗材中转等多个生产场景，能够在整条生产流转链路中为内置物料提供稳定的定位与防护，避免物料在搬运、堆叠、运输过程中出现磕碰、散落、混料的问题。从实际使用场景来看，这类托盘既可以适配生产线旁的工位物料暂存，帮助作业人员快速取放对应料格内的工件，减少找料、分拣的无效工时，也可以配合自动化上下料设备使用，标准化的格位间距能够匹配机械手的取料定位精度，满足自动化产线的节拍要求，同时还可直接进入仓储货架堆叠存放，统一的外形尺寸能够适配标准物流箱、周转车的摆放边界，提升仓储空间的利用率。在功能特性设计上，这款托盘采用等距阵列的独立料格布局，每一个料格都做了独立的下沉式型腔设计，型腔侧壁带有微小的拔模斜度，既方便吸塑成型后的脱模作业，也能让放入的工件自然滑入格位中心，避免工件在格内窜动；料格之间的加强筋结构沿着托盘长度与宽度方向纵横分布，在不增加整体壁厚的前提下大幅提升了托盘的整体抗弯强度，满载堆叠时不会出现中部塌陷、格位变形的问题；托盘边缘做了外翻的围边设计，既能够提升托盘整体的抗形变能力，也方便作业人员搬运时抓持，同时堆叠时上层托盘的围边可以卡入下层托盘的边缘定位槽，避免堆叠过程中出现滑垛偏移。设计思路上，这款托盘优先考虑了批量生产的工艺可行性，整体采用等壁厚的吸塑成型结构，没有复杂的倒扣与侧抽结构，能够大幅降低吸塑模具的加工成本与成型不良率；料格的尺寸设计预留了通用工件的摆放余量，既能够容纳规则形状的方形、圆形工件，也可以适配带简易包装的小型成品件，兼顾了通用性与专用性；托盘底部的支撑凸点设计，让托盘放置在平面工位时能够保持平稳，不会因为底面局部形变出现晃动，同时凸点之间的空隙也方便空气流通，避免潮湿环境下托盘底部与接触面形成积水闷存的问题。在外形尺寸与安装边界上，这款托盘的整体长宽比例适配标准周转箱的内部摆放尺寸，可以直接放入常规尺寸的物流周转箱内使用，不需要额外定制适配衬垫；托盘的整体高度控制在低位区间，堆叠存放时的单位高度占用更小，能够在有限的仓储垂直空间内摆放更多层数；每个料格的深度根据常规小型工件的高度设计，既能够完全容纳工件避免堆叠时压碰到料格内的产品，也不会因为格位过深导致取料时手指无法探入格底取件，充分平衡了防护性与操作便利性。
