十字轴式可偏转万向传动连接结构

该万向传动结构是机械传动系统中用于实现两轴不在同一轴线、存在轴线夹角情况下仍能可靠传递扭矩的核心连接部件，广泛应用于汽车底盘传动系统、工业机床进给机构、冶金设备输送辊道、农业机械动力输出端、工程机械行走机构等需要变角度动力传递的场景，能够补偿安装过程中产生的同轴度误差，抵消设备运行时因机架形变、部件振动带来的轴线偏移问题，保障动力传输的连续性与稳定性。

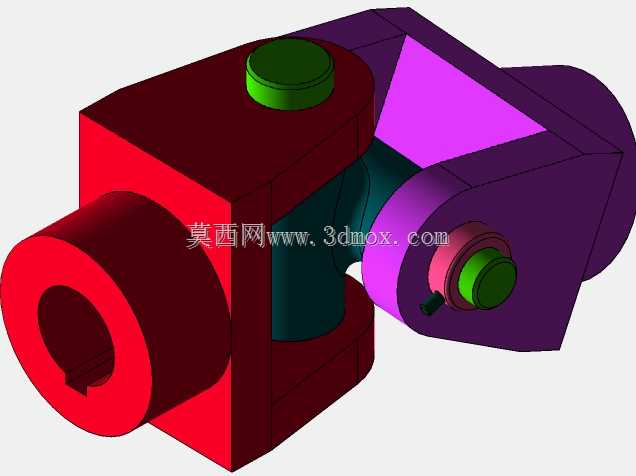

该结构采用分体式铰接设计，两端为带内孔的连接轴套，可分别与主动轴、从动轴通过键连接实现周向固定，轴套外侧的方形壳体作为十字销轴的承载基座，内部预留十字轴的安装腔体，十字轴的四个轴颈分别嵌入两端壳体的对应安装孔内，配合轴端的限位端盖实现轴向定位，可在两轴夹角0-45度范围内实现灵活偏转，传递额定扭矩范围内的旋转动力，不会因轴线偏斜出现卡滞、传动中断的问题。

设计过程中优先考虑传动的等速性与结构耐用性，壳体采用方正的外形结构，既方便加工时的装夹定位，也能在安装空间内最大化提升壳体的结构强度，避免大扭矩传递时出现壳体开裂的问题；十字轴与壳体的配合部位预留了润滑脂存储空间，可在长期运行时减少铰接部位的摩擦磨损，延长部件的维护周期。两端轴套的内孔采用标准键槽设计，可适配同直径规格的标准传动轴，无需额外定制连接部件，降低现场安装的适配成本。

从安装边界来看，该结构整体外形紧凑，铰接部位的偏转半径经过优化，在最大偏转角度下不会与周边的机架、护罩等部件产生运动干涉，两端轴套的连接端面与壳体端面保持平行，安装时可直接与轴端贴合定位，不需要额外调整安装垫片，轴向安装尺寸适配常规传动系统的预留空间，可直接替换同规格的传统刚性联轴器，在存在轴线偏斜的传动场景中替代刚性连接，减少轴系的附加载荷，提升整套传动系统的使用寿命。
