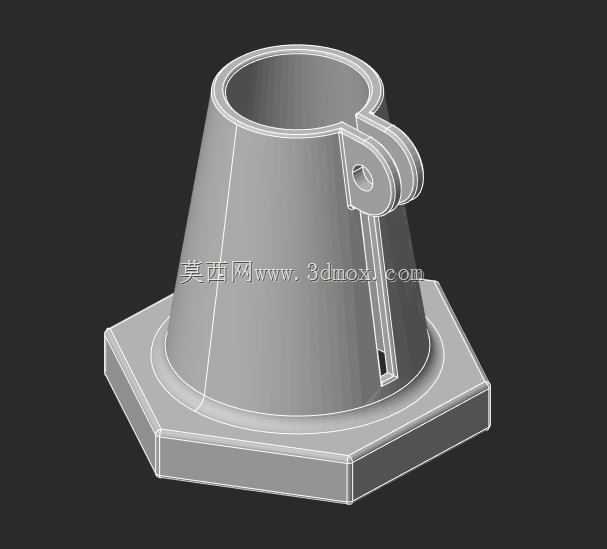

带侧装耳座六角底座锥筒形管卡构件

该管卡构件主要应用于工业管路布设场景中，针对大口径竖向硬管的端部固定与定位需求设计，常见于化工流体输送、车间集中供气、液压站管路排布等作业场景，能够为插接在锥筒内部的管路提供稳定的周向抱紧力，同时通过底座实现与安装基面的可靠固定，避免管路受流体冲击、设备振动影响出现移位、松脱或接口渗漏问题。构件主体采用上窄下宽的锥筒结构，相比等径直筒结构拥有更大的底部支撑接触面积，可分散管路传导的竖向载荷与侧向冲击力，锥筒侧壁开设的轴向通缝为抱紧调节预留了形变空间，当配套锁紧件穿过侧部耳座的铰接孔锁紧时，锥筒可沿通缝产生均匀的径向收缩，紧密贴合插接在内部的管路外壁，适配一定尺寸公差范围内的管材安装，无需额外加工适配衬套即可实现稳定夹持。底部采用正六边形法兰底座设计，相比圆形底座拥有更明确的安装对位基准，施工时可借助六角边快速对齐安装基面的标记线，降低现场安装的对位难度，底座平面与锥筒下端面采用圆弧过渡结构，可有效降低应力集中系数，避免长期受交变载荷作用时出现根部开裂问题，底座上预留的安装孔位可配合螺栓实现与安装基面的刚性连接，安装边界清晰，不会与周边相邻管路构件产生安装干涉。侧部的双片式铰接耳座与锥筒侧壁采用一体化结构设计，耳座上的同轴铰接孔可直接穿装锁紧销轴或螺栓，无需额外焊接连接支架，既减少了装配工序，也避免了焊接变形对构件装配精度的影响，耳座与锥筒衔接处做了加厚处理，可承受锁紧时产生的较大拉力，长期反复拆装也不会出现连接部位断裂问题。整体结构无冗余设计，所有功能结构均服务于管路固定的核心需求，锥筒内壁的光滑曲面可避免划伤管材外壁，同时保证抱紧时的受力均匀，不会出现局部应力过大压损管材的问题，适配金属硬管、加厚工程塑料管材等多种材质管路的固定需求，在多管路并行布设的场景中，统一的六角底座尺寸也便于实现安装基面的标准化排布，提升现场施工的规整度与安装效率。
