萨澳丹佛斯SMF23液压活塞马达三维建模

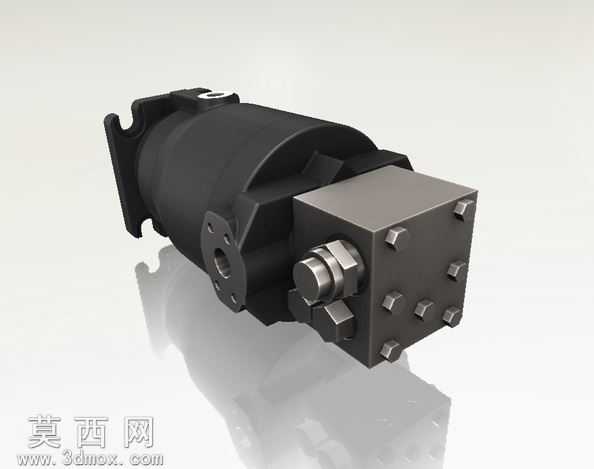

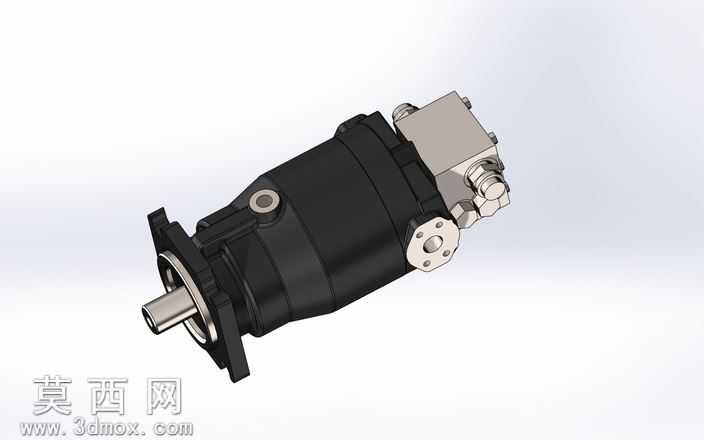

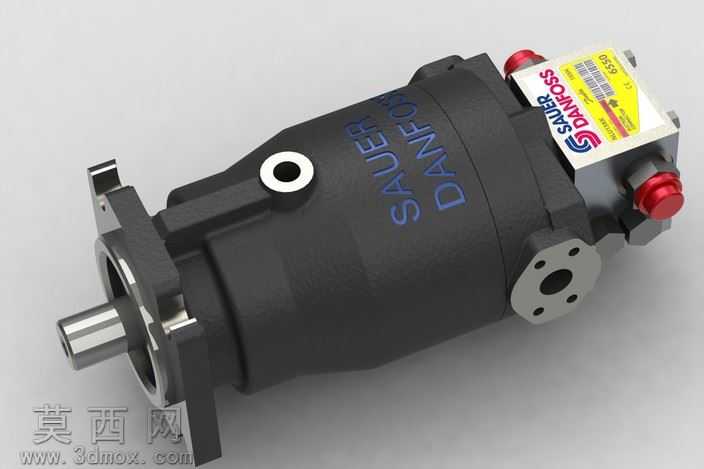

本模型为萨澳丹佛斯SMF系列轴向柱塞液压活塞马达，建模过程依托三维参数化设计思路完成，首先拆解实物马达的层级装配关系，将整体结构划分为输出轴组件、缸体转子组件、柱塞滑靴组件、配流盘组件、壳体端盖组件、控制阀集成块六大核心模块，遵循自底向上的装配建模逻辑，先完成单个标准零件与非标零件的特征建模，再通过同轴、面贴合、轴向定位等装配约束完成整体拼装。建模阶段严格还原实物的尺寸比例与结构细节：输出轴部分还原了阶梯轴的轴肩定位结构、密封安装槽、花键传动段的齿形特征，保证与外部负载连接的结构准确性；缸体部分还原了柱塞孔的圆周均布特征、中心弹簧安装腔、与配流盘贴合的高精度端面结构，还原柱塞往复运动的腔体空间；柱塞滑靴组件还原了球头铰接结构、滑靴底面的静压支撑油槽结构，还原斜盘驱动柱塞往复的运动配合关系；壳体部分采用铸铁质感的哑光黑材质渲染，还原壳体上的安装法兰定位孔、进出油口法兰的螺栓孔分布、壳体表面的品牌标识蚀刻细节，进出油口的管接头部分还原了红色防护堵头的细节特征；顶部集成的控制阀块还原了阀块本体的金属切削加工质感、表面贴装的品牌标签纹理、调节旋钮与油口接头的细节结构。渲染阶段采用工业产品展示级的光照设置，主光源采用45度侧光打亮马达主体轮廓，辅助光源补全暗部细节避免结构死黑，环境光采用柔和的HDR环境贴图模拟车间自然光环境，材质参数调整上区分不同部件的质感差异：壳体铸铁材质调整粗糙度参数还原哑光磨砂的金属质感，输出轴与阀块的机加工面调整金属度与反射率还原光亮的切削加工面质感，红色堵头采用橡胶材质参数还原半哑光的橡塑质感，标签部分采用覆膜纸张材质还原轻微的反光效果。模型完整还原了轴向柱塞液压马达的内部传动逻辑与外部安装接口特征，所有配合面均预留了合理的装配间隙，可直接用于液压系统原理演示、设备装配干涉检查、液压站布局设计等场景，模型结构完整无破面，特征树清晰可编辑，可根据需求调整尺寸参数衍生不同规格的同系列马达模型。
