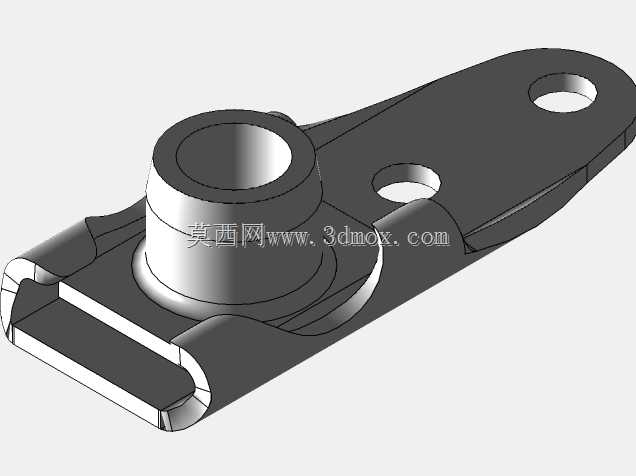

带衬套安装座的异形连接固定支架结构

这款异形连接固定支架是工业机械装配场景中常用的受力连接构件，主要应用在中小型机械设备的连杆传动机构、管线固定点位、操作组件连接部位，承担载荷传递、部件定位、运动限位的核心作用，常见于轻工机械、小型输送设备、手动操作机构的装配环节，能够在多方向受力的工况下保持连接稳定性，避免连接部件出现松动、移位、偏载磨损的问题。从功能特性来看，支架主体采用一体化冲压折弯成型结构，中部设置凸起的带孔衬套安装座，可压装配套铜衬套或滚动轴承，为穿过的销轴、转轴提供回转支撑，降低运动过程中的摩擦损耗；支架本体延伸出两处带安装孔的耳板结构，一处为长圆形端孔，可适配安装位置的小范围公差调整，抵消装配过程中的孔位偏差，另一处为靠近衬套座的圆形定位孔，用于支架本体的精准定位锁紧；支架下端设置折弯成型的卡槽结构，可卡接在配套的型材或板件边缘，实现预定位，降低装配时的对位难度，减少临时固定工装的使用。设计过程中，工程师充分考虑了构件的受力分布特性，将衬套座设置在支架的几何受力中心位置，让销轴传递的载荷能够均匀分散到两侧的耳板与下端卡槽结构上，避免局部应力集中导致的构件变形；耳板与衬套座的衔接位置做了圆弧过渡处理，消除冲压成型过程中的应力集中点，同时提升构件的抗疲劳强度，在反复受载的工况下降低开裂风险；所有安装孔的边缘都做了去毛刺处理，避免装配时刮伤配套紧固件的镀层，也防止安装后出现应力割伤线缆、密封件的问题。从安装边界来看，该支架的整体外轮廓适配小空间安装场景，衬套座的凸起高度控制在常规装配间隙范围内，不会与周边相邻构件产生运动干涉；两处耳板的孔位间距符合通用机械连接件的安装尺寸规范，可直接替换同规格的传统焊接支架，不需要对原有安装点位做二次加工；下端卡槽的折弯尺寸适配常用厚度的冷轧钢板与工业铝型材，卡接后配合紧固件锁紧即可实现可靠固定，能够承受径向与轴向的复合载荷，满足常规工况下的连接强度要求。
