法兰安装式巴里控制减震器结构设计

这款巴里控制减震器主要面向工业传动系统、精密机电设备、小型动力单元的振动隔离场景，可有效阻断设备运行过程中产生的高频振动向安装基座传递，同时削弱外部环境振动对敏感设备内部元器件的干扰，在小型发电机组、精密检测仪器台架、工业伺服驱动单元、车载辅助动力模块等场景中都能适配使用。从实际用途来看，它既可以作为动力设备的主动隔振元件，抵消设备自身运转产生的往复振动、冲击载荷，避免振动传导引发的安装紧固件松动、相邻设备精度受损问题，也可以作为精密设备的被动隔振部件，过滤外界传导的杂散振动，保障设备运行稳定性与检测、加工精度。

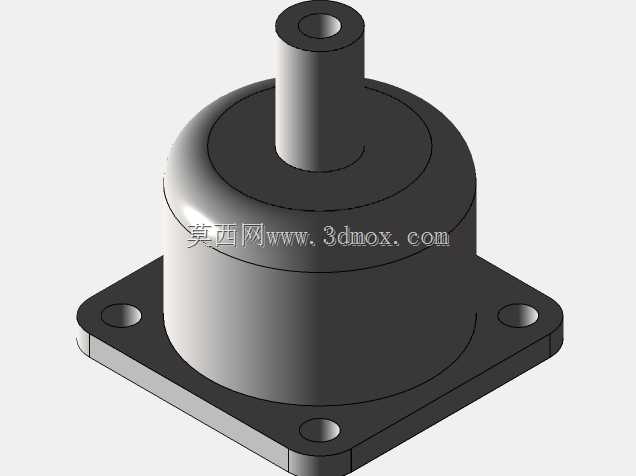

从功能特性上看，这款减震器采用上部凸台定位、下部法兰固定的结构形式，主体为圆柱型弹性承载腔体，上部伸出的同轴圆柱接杆用于和待减震设备的安装孔位对接，可传递设备的垂向载荷同时约束横向位移，下部方形法兰带四个对称布置的安装通孔，可通过标准紧固件直接固定在安装基座平面上，安装后无需额外调整定位即可获得稳定的隔振效果。减震器的弹性腔体采用渐变刚度设计思路，垂向承载时可根据载荷大小自动调整形变量，小载荷下具备较低刚度以保证高频隔振效果，大冲击载荷下刚度逐步提升避免过量形变导致设备位移超限，同时横向具备合适的阻尼特性，可抑制设备启停、变工况时产生的横向摆动。

在设计思路上，这款减震器优先考虑了安装便捷性与工况适配性，方形法兰的安装孔采用对称等距布置，适配多数通用设备的安装孔位标准，无需对安装基座做额外改造即可直接替换同规格减震元件；上部接杆采用中空结构，既可以减轻自身重量，也可穿入定位销或紧固件实现与上部设备的刚性连接，避免设备运行过程中出现接杆滑脱问题；腔体与法兰的衔接处采用圆弧过渡设计，可避免应力集中导致的弹性元件疲劳损坏，延长产品在交变载荷下的使用寿命。

从安装边界来看，这款减震器的方形法兰边长适配小功率动力设备的安装尺寸，四个安装孔的中心距符合通用隔振元件安装规范，安装时仅需在基座平面加工对应规格的通孔或螺纹孔即可完成固定；上部接杆的外径与伸出长度适配常规设备的安装孔深度，接杆顶端的通孔可用于穿装防松销钉，保障连接可靠性；整体垂向高度在满足隔振行程需求的前提下做了紧凑化设计，不会过多占用设备安装的垂向空间，可适配安装空间受限的紧凑式设备布局场景。
