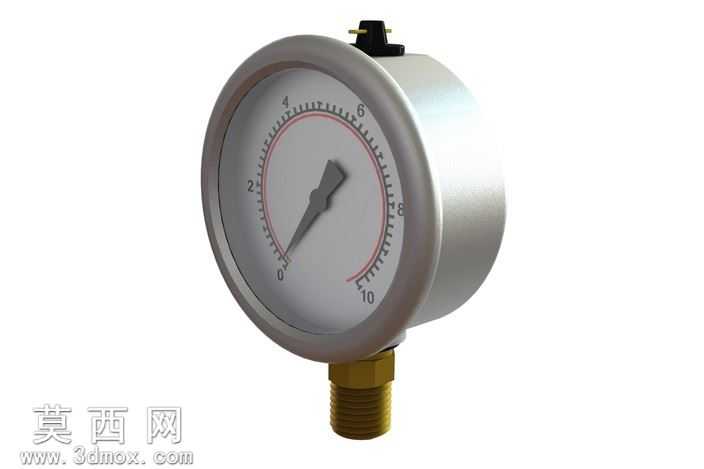

径向连接式普通压力表三维设计作品

本作品为径向安装式普通压力表的三维参数化设计模型，建模过程严格遵循机械式压力表的通用工业设计规范，完整还原了产品的全部结构细节。建模阶段以SolidWorks为核心工具，采用自底向上的装配建模思路，首先完成各独立零件的参数化绘制：针对表壳部分，通过旋转凸台特征生成圆柱形金属壳体基体，对壳体顶部的泄压堵头安装位、底部的外螺纹接头安装孔分别做拉伸切除与螺纹线装饰特征处理，表壳边缘的卷边结构通过扫描特征实现，还原金属冲压表壳的工艺特征；针对表盘组件，先绘制圆形表盘基体，通过圆周阵列特征生成均匀分布的刻度线，区分长短刻度对应不同分度值，再完成刻度数字的草图排布与包覆特征处理，指针零件通过薄壁拉伸生成锥形结构，还原指针的轻量化形态与指示端的尖点造型；针对底部的黄铜接头，采用旋转特征生成外螺纹段、六角拧动段与壳体连接段的整体结构，对外螺纹部分添加真实螺纹线特征，还原接头的安装连接形态。材质与渲染阶段，针对不同零件匹配对应物理材质：表壳赋予磨砂不锈钢材质，调整金属粗糙度参数还原哑光金属质感，避免过度反光影响结构展示；底部接头赋予黄铜金属材质，调整暖色调金属反射参数，区分铜质连接件与钢质表壳的视觉差异；表盘赋予哑光白色工程塑料材质，刻度与指针赋予深灰色哑光漆材质，还原真实表盘的低反光易读特性；玻璃表蒙赋予高透玻璃材质，添加轻微折射与反射参数，模拟透明表盖的光学效果。结构设计上完整还原了压力表的装配逻辑，表壳内部预留了波登管、传动齿轮机构的安装空间，各零件间的装配配合完全符合实际产品的装配公差要求，底部螺纹接头的尺寸规格遵循通用压力表安装接口标准，可直接用于工业管路系统的装配干涉校验、产品展示动画制作、安装培训素材开发等场景。设计过程中重点关注了产品的工业实用性，所有外观尺寸、接口尺寸均参考通用Y系列普通压力表的行业标准设定，刻度范围对应0-10MPa量程，可适配常规水压、油压、气压的测量场景展示需求，模型整体结构完整无缺失特征，无多余碎面与几何错误，可直接导出为多种通用三维格式用于跨平台使用。
