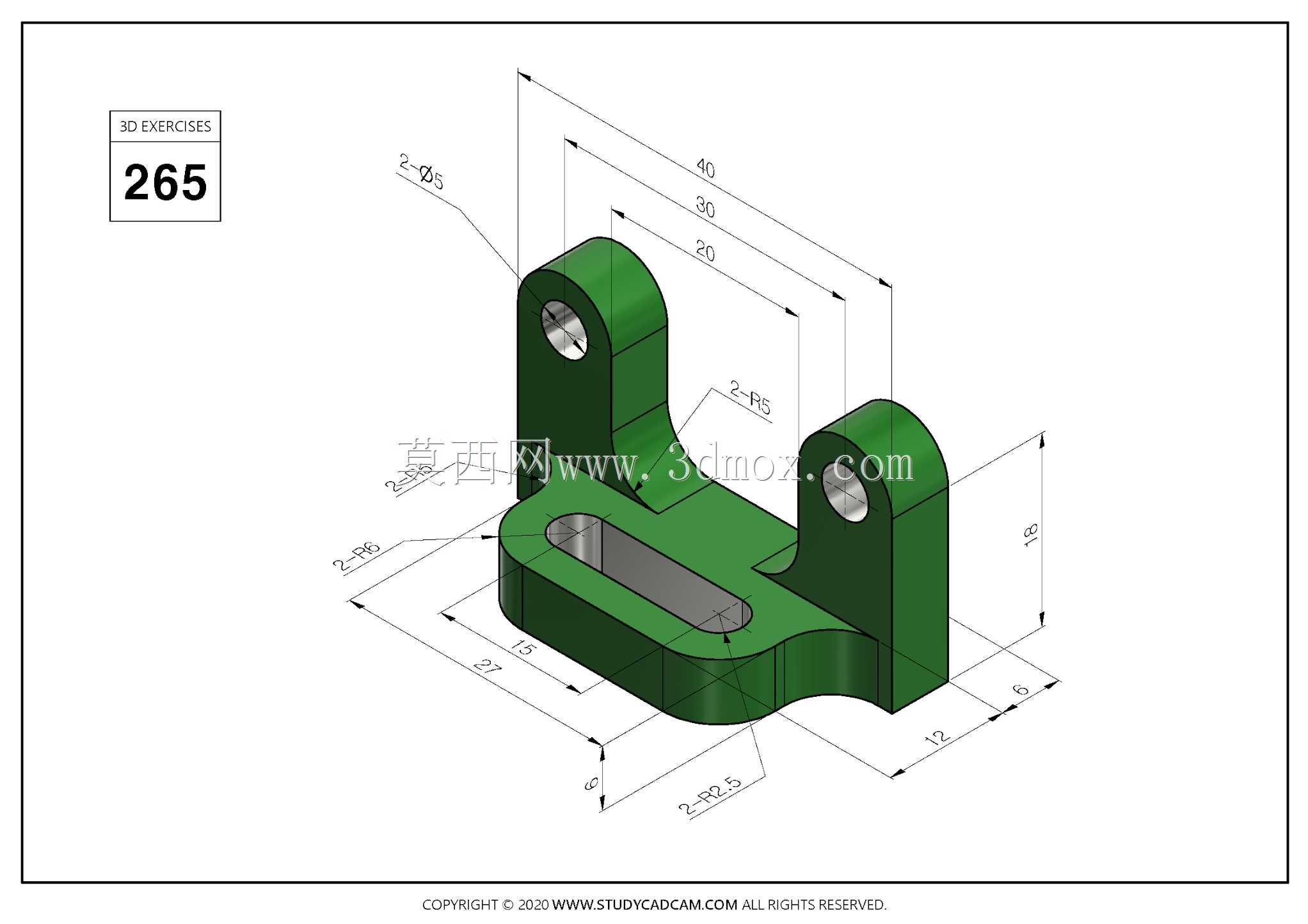

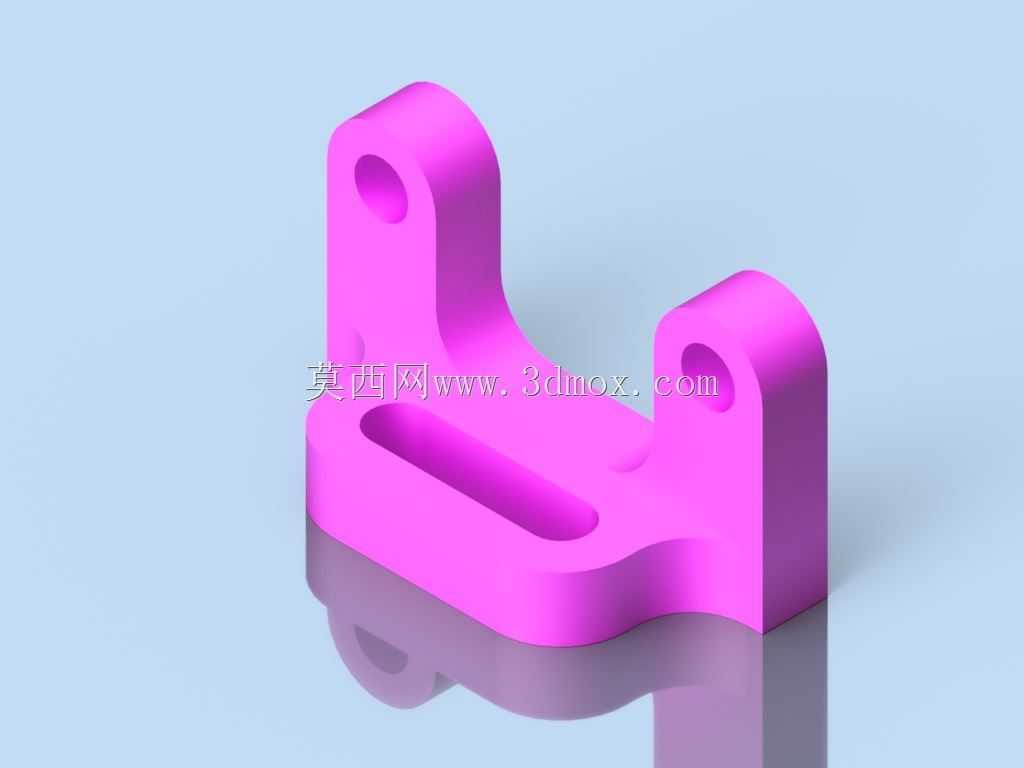

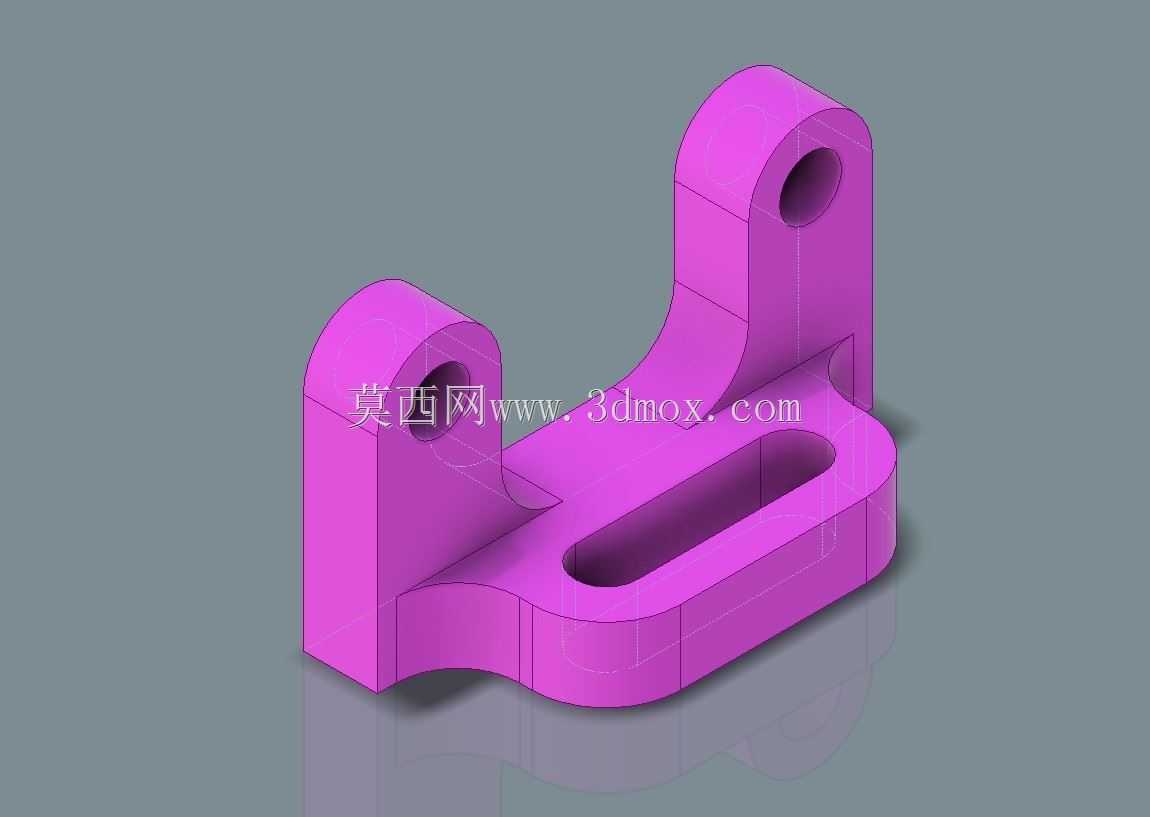

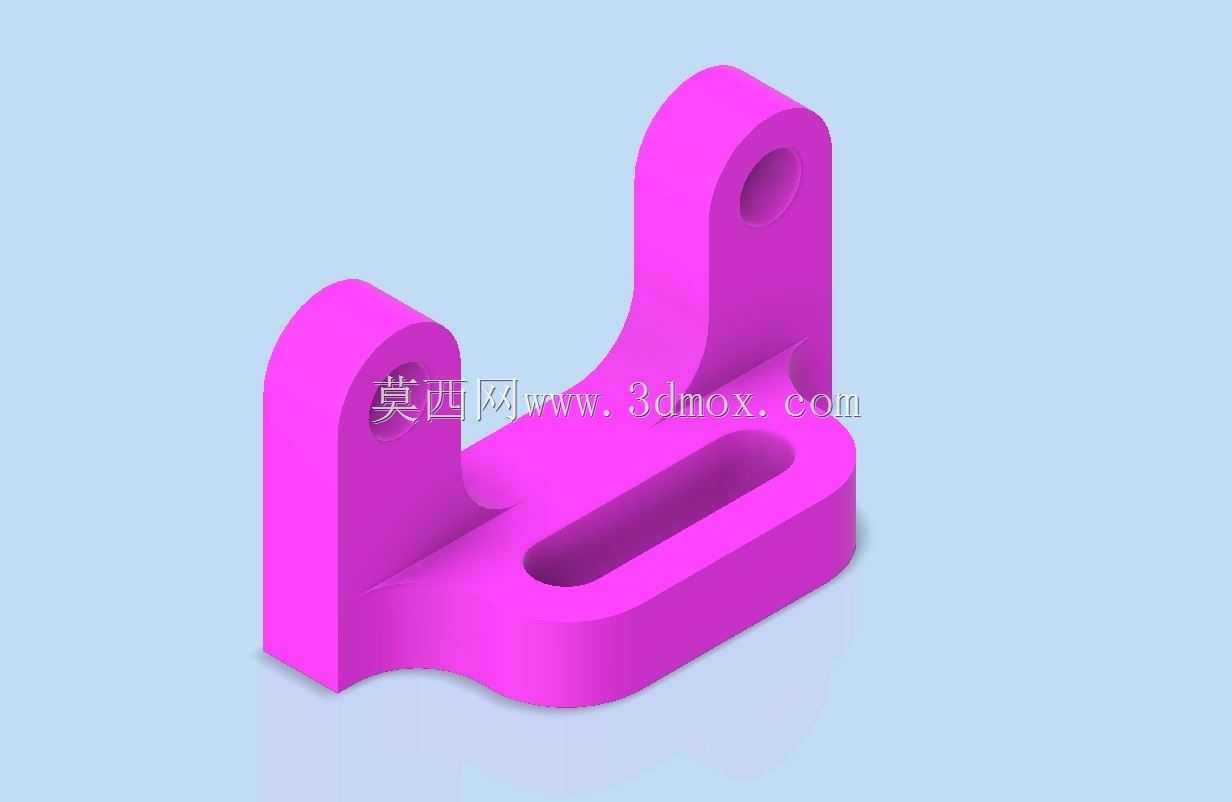

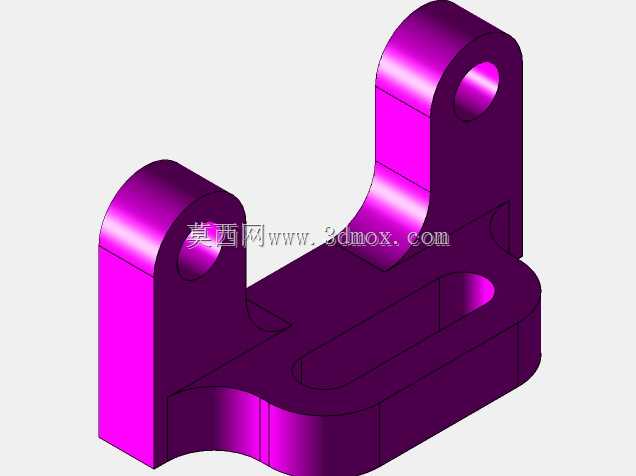

双立耳带腰型槽异形连接支座

该零件属于工业设备中常用的连接支撑类五金构件，主要应用在轻工自动化生产线、小型工装夹具、检测设备的工位调节机构中，可作为两个相对运动部件之间的铰接支撑载体，也可作为设备机架上的可调式安装基座，承担载荷传递、位置限位、铰接转动的核心作用。从实际使用场景来看，这类支座常安装在设备的可调挡料机构、小型摆臂组件、工位定位模块上，上方两个带孔立耳用于穿装铰接销轴，连接摆臂、压块等活动构件，底座上的腰型槽可实现安装位置的横向微调，适配不同工位的安装间距需求，无需重新打孔即可完成位置校准，大幅降低设备调试阶段的改造成本。从功能特性来看，该零件采用一体化实心结构设计，整体刚性充足，两个立耳的同轴销孔可保证铰接部件转动顺畅无卡滞，立耳根部做了大圆弧过渡处理，可有效降低应力集中，避免设备长期受交变载荷时出现根部断裂的问题；底座的腰型槽为沉头设计，安装时螺栓头可完全沉入槽内，不会突出底座平面，保证支座安装后与安装面完全贴合，不会出现安装翘曲、受力不均的情况。从设计思路来看，该零件采用对称式布局思路，两个立耳的高度、孔径、壁厚完全一致，保证铰接受力时两侧载荷均匀分配，不会出现单侧偏载磨损的问题；底座轮廓采用平滑曲线过渡，既减少了加工时的清根工序，也避免了尖锐棱角带来的安装划伤风险；腰型槽的长度预留了足够的调节余量，可覆盖常规工位调整的行程范围，槽宽适配常用的内六角安装螺栓，无需定制特殊紧固件即可完成装配。从尺寸与安装边界来看，该零件整体属于小型支撑构件，两个立耳的中心距适配常规小型摆臂的安装宽度，销孔直径适配常用的标准圆柱销轴，底座厚度满足常规支撑载荷的强度要求，安装后整体占用空间紧凑，不会与周边的运动部件产生干涉，腰型槽的调节行程可覆盖正负数毫米的位置调整范围，安装时仅需在安装面加工两个对应螺栓孔即可完成固定，对安装面的加工精度要求较低，适配普通冷轧钢板、铝合金型材等多种安装基材，可广泛应用在各类中小型工业设备的辅助机构中。
