管道焊接滚轮支撑托架结构设计

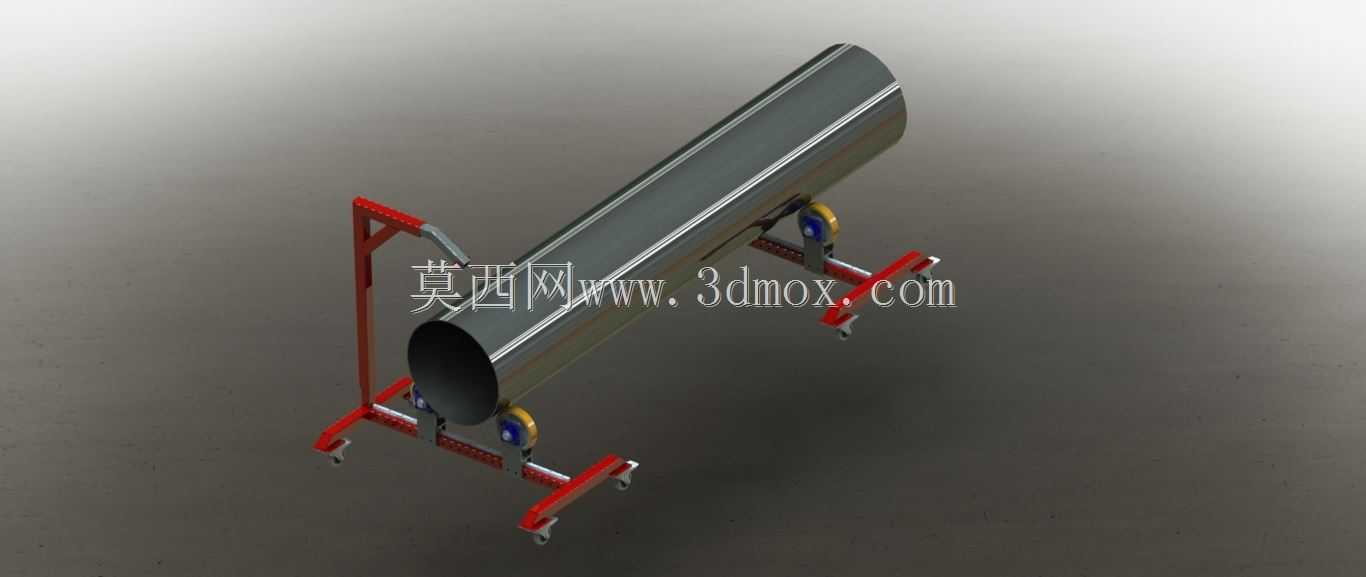

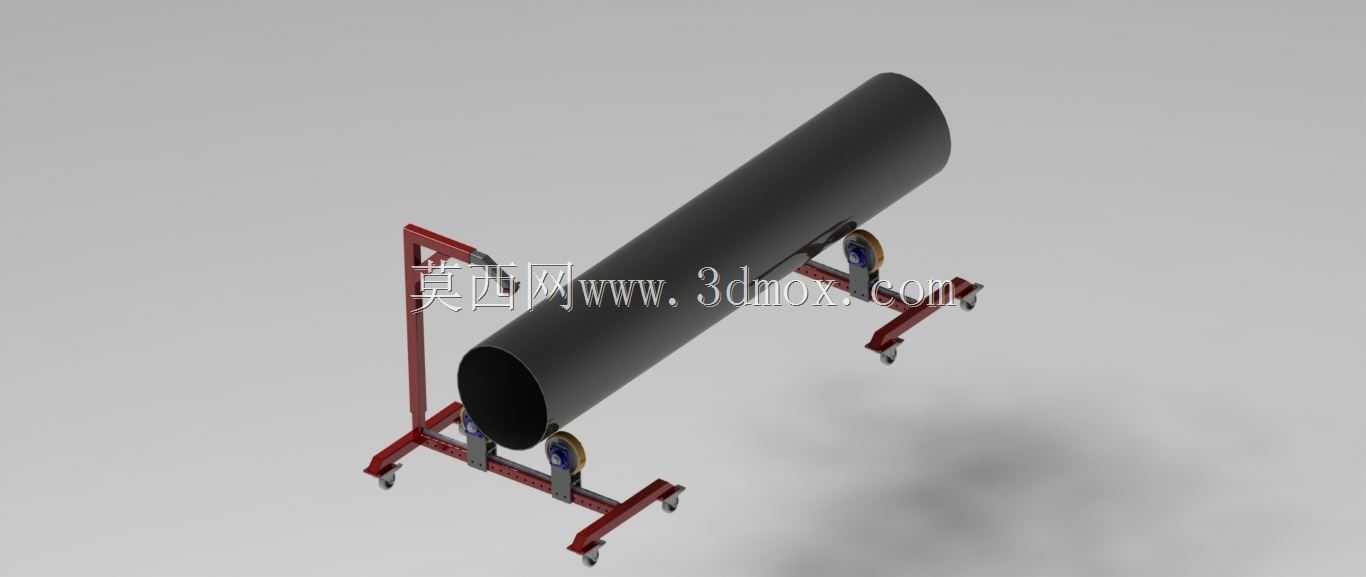

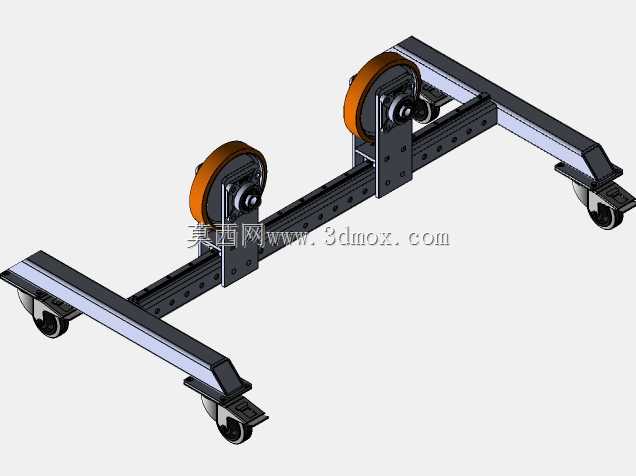

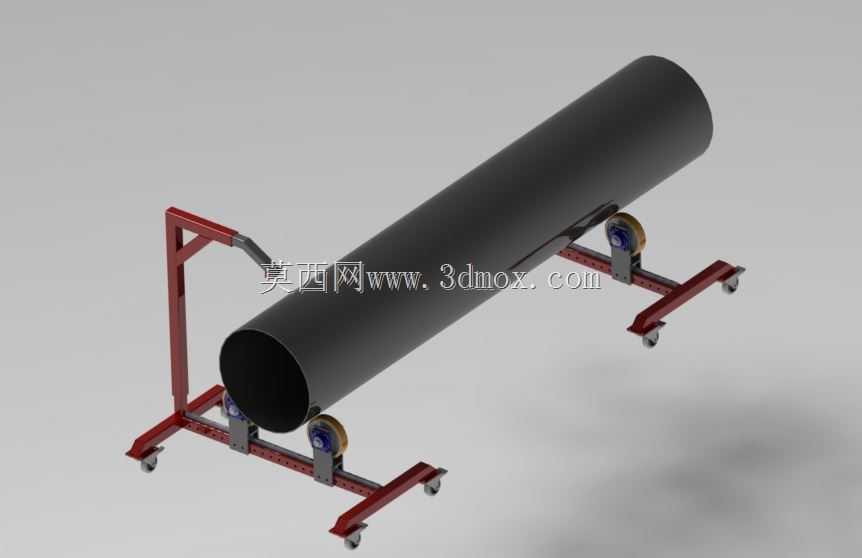

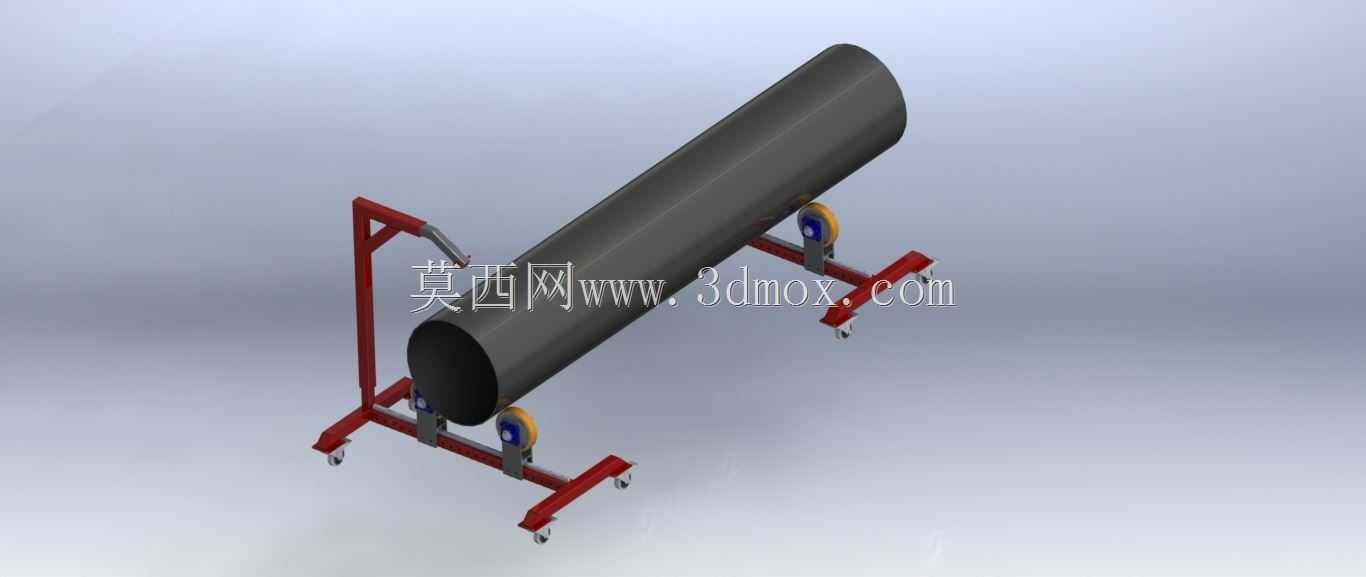

这款管道支撑滚轮托架主要面向管道预制加工、现场管道安装焊接作业场景设计，是管道施工环节中用来承托大直径长管道、配合焊工作业完成环缝焊接、管口组对的专用辅助工装，能够解决大尺寸管道人工转动费力、组对时同轴度难调整、长管道悬空易变形的实际作业痛点。在实际应用中，该托架可成对配合使用，根据待加工管道的长度调整两组托架的摆放间距，适配不同长度规格的金属管道承托需求，相比传统固定式码垛支撑，能够大幅降低管道转动时的摩擦阻力，焊工无需借助起重设备反复调整管道角度，仅需轻推管体即可实现管道周向平稳转动，有效提升管道环缝焊接的作业效率，降低作业人员的劳动强度。从功能特性来看，托架主体采用框架式焊接钢结构，底部配置带刹车的万向脚轮，既可以在作业场地内灵活推移换位，就位后锁定脚轮即可保证作业过程中托架无位移晃动；两侧支撑臂采用可调式安装结构，可根据待承托管道的直径调整滚轮的支撑间距，适配一定直径范围内的圆柱型管材承托，支撑滚轮采用耐磨包胶材质，既能够提供足够的支撑承载力，又可以避免金属滚轮直接接触管道外壁造成管材表面划伤、防腐层破损的问题。设计过程中重点考量了作业的稳定性与操作便捷性，单侧设置的加高扶手结构既可以作为推移托架时的施力点位，也能够在管道放置时起到侧向限位作用，避免管体滚落引发安全隐患；滚轮安装座预留了高度调节余量，可配合现场地面平整度微调支撑高度，保证承托的管道轴线保持水平，方便管口组对时的同轴度校准。在安装边界与尺寸适配方面，该托架的支撑跨距可在一定范围内无级调整，适配常规工业管道安装场景中常用直径的钢制管道，整体结构紧凑，底部支腿外扩的设计保证了承托管材时的重心稳定，即使承托较重的厚壁管道也不会出现侧翻风险，无需额外做地面固定即可满足车间内预制、现场安装等多场景的使用需求，整体结构没有复杂的传动部件，日常维护仅需定期对滚轮转轴加注润滑脂即可，耐用性强，适合管道施工、五金加工类场景长期使用。
