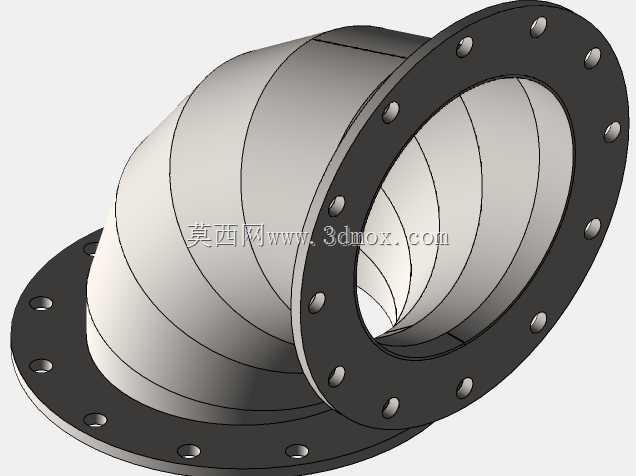

90度DN300法兰连接戈莫弯管结构

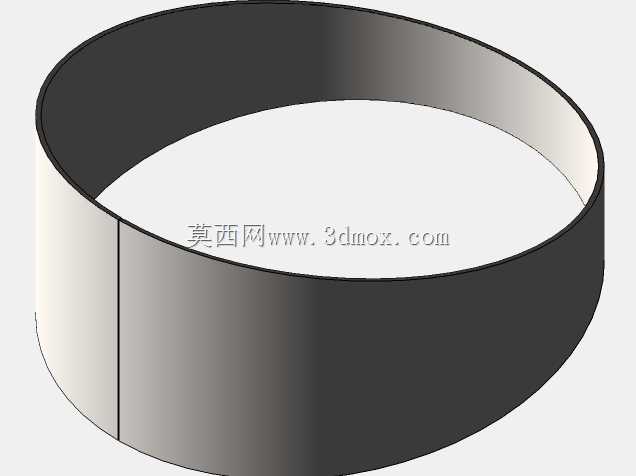

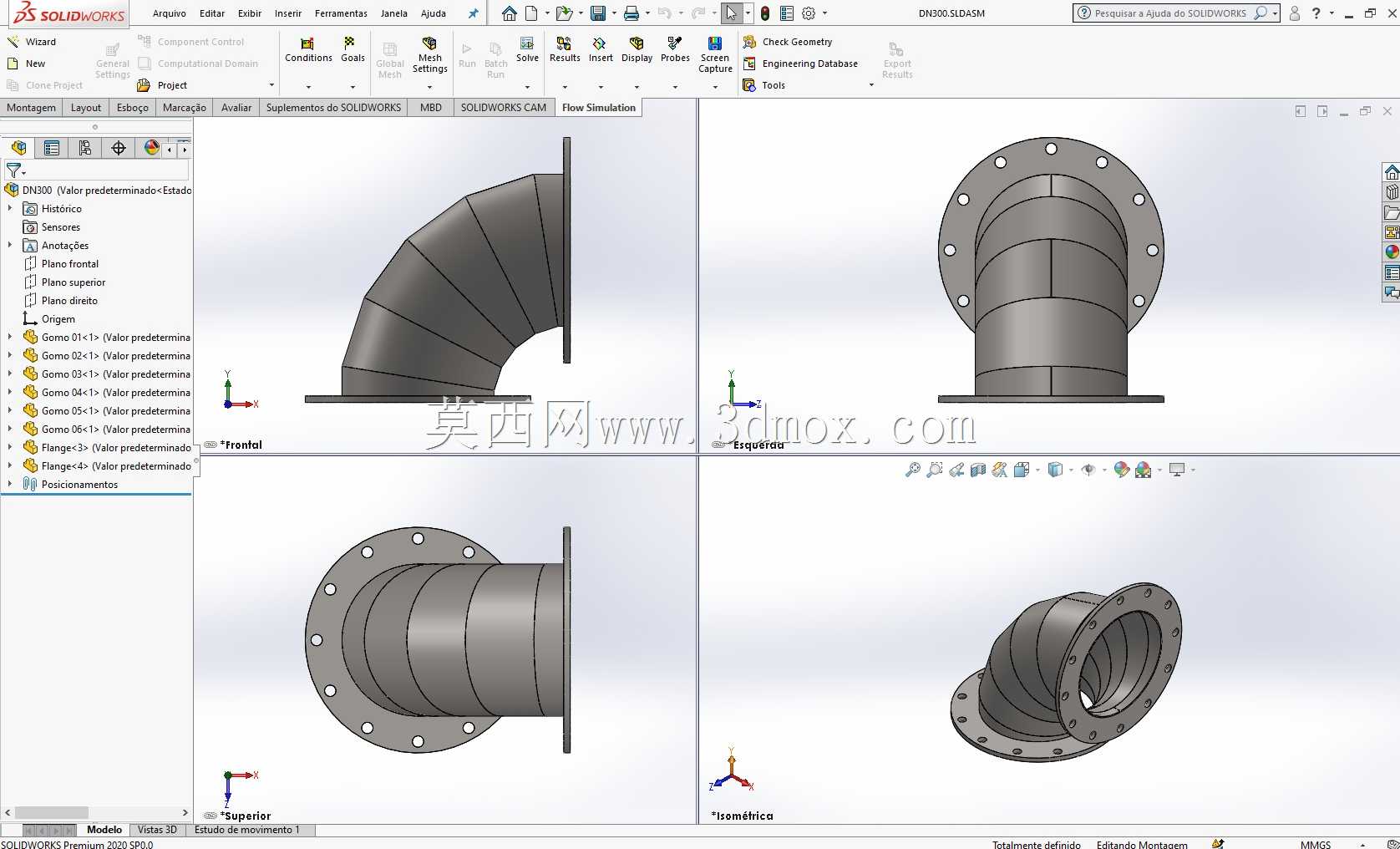

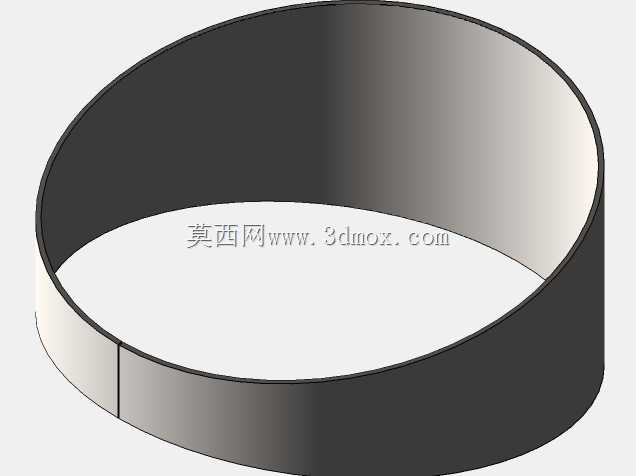

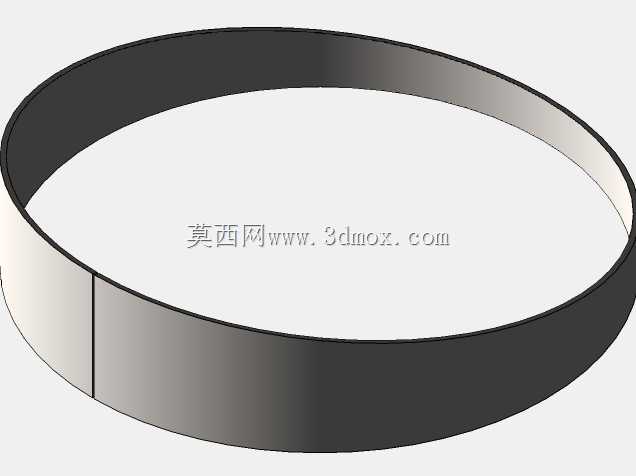

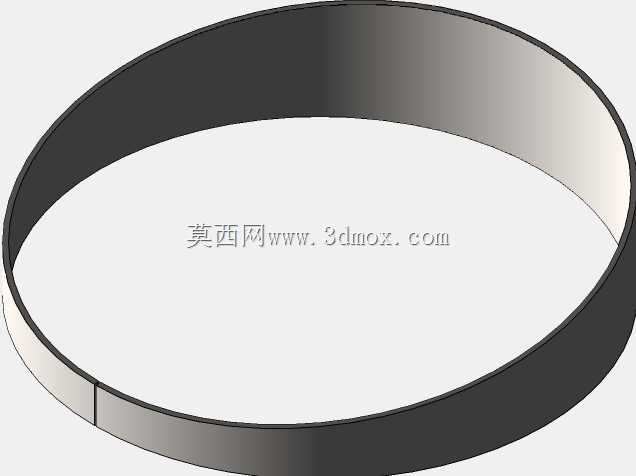

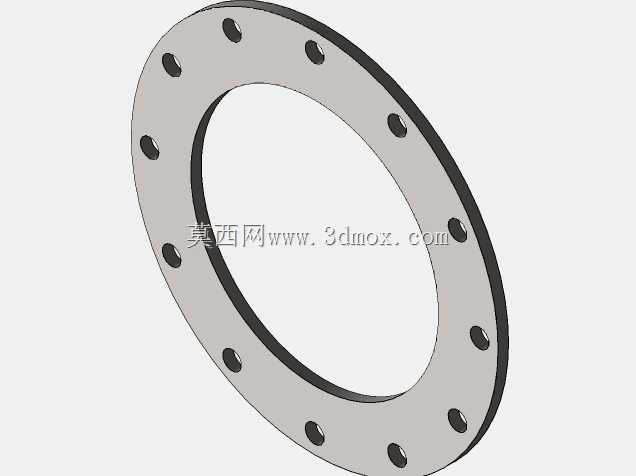

该款90度转向的戈莫曲线弯管，主要应用于工业通风除尘、物料气力输送、暖通排烟等管路系统中，作为管路转向衔接的核心部件，可在管路需要90度变向的位置，实现介质的平顺转向输送，相比普通直角弯头，戈莫曲线的流道设计能大幅降低介质流经转向位置时的阻力损失，减少风噪与管路振动，同时降低介质中颗粒物对管壁的冲刷磨损，延长管路整体使用寿命。在实际应用场景中，这类大口径弯管常被用于工厂车间除尘系统的主管道转向、大型暖通空调的送风管路转向、粮食或粉体加工行业的气力输送管路转向，适配公称通径300mm的管路系统，两端采用标准法兰连接结构，可直接与同通径的法兰管道、设备端口进行对接安装，安装时只需对齐法兰螺栓孔，加装密封垫片后紧固螺栓即可完成装配，无需额外的焊接加工，安装便捷且密封性能可靠。产品采用多节切片拼接的结构设计思路，将整个90度弯管拆分为多节斜切的管段，每节管段的切口角度经过精准计算，拼接后形成顺滑的戈莫曲线流道，这种分片式的结构设计一方面降低了大口径弯管的加工成型难度，无论是采用金属板材卷制拼接还是非金属模具成型，都能有效控制加工精度与生产成本，另一方面也便于后期对弯管内部进行清理维护，针对输送含尘、含纤维介质的管路场景，可快速拆解管段清理内部积留的杂物，避免管路堵塞。从安装边界来看，该弯管两端的法兰端面分别朝向垂直的两个方向，法兰盘上均匀布置螺栓安装孔，安装时需预留足够的螺栓操作空间，弯管的转弯半径经过优化设计，在保证流道顺滑的前提下控制了整体外形尺寸，不会占用过多的管路安装空间，可适配空间相对紧凑的管路布局场景。弯管的管壁厚度可根据实际输送介质的压力、磨损特性进行适配调整，针对高磨损的粉体输送场景可适当增加管壁厚度或加装耐磨内衬，针对普通通风场景则可采用常规壁厚控制整体重量，降低安装负载。整个弯管的曲面过渡均匀，没有突兀的折角，介质流经时不会产生明显的涡流区，能有效降低管路系统的运行能耗，提升整个管路系统的运行稳定性。
