高精度机械式游标卡尺三维建模作品

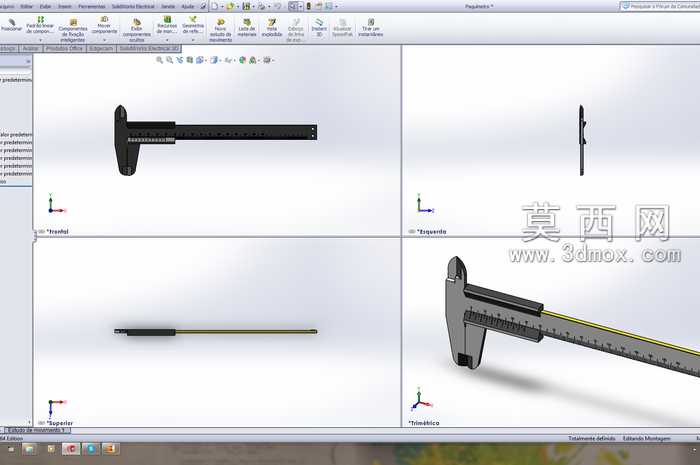

本作品为机械式游标卡尺的三维参数化建模成果，建模过程严格遵循实际游标卡尺的生产制造尺寸规范，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先梳理游标卡尺的结构组成，将整体拆分为主尺尺身、游标滑动框、内外测量爪、深度测量杆、锁紧螺钉、滑动定位弹片等多个独立构件，逐一完成各零件的特征建模：主尺尺身部分通过拉伸凸台构建基础长条基体，在尺身正面精准排布刻度特征，通过线性阵列完成毫米级主刻度的等距排布，还原尺身边缘的倒角、防滑纹理等细节；游标滑动框采用腔体拉伸构建与主尺适配的滑动槽结构，保证滑动副的配合间隙符合实际装配要求，游标部分的刻度按照游标卡尺的读数精度做对应比例的特征排布，同时还原滑动框上的防滑握持纹理。内外测量爪部分分别构建内测量爪的弧形接触面与外测量爪的平面测量面，保证测量面的平面度特征符合量具的精度要求，深度测量杆通过细长拉伸特征构建，与滑动框的连接位置做加强过渡结构，还原实际产品的结构强度设计。锁紧螺钉部分通过螺纹特征建模还原锁紧结构，模拟实际使用中锁紧固定游标位置的功能结构。材质与渲染阶段，针对不同构件匹配对应材质属性：主尺与游标部分赋予哑光不锈钢材质，调整金属粗糙度与反射参数，还原量具表面的磨砂金属质感；锁紧螺钉赋予光亮镀锌金属材质，突出紧固件的外观差异；刻度部分做深色哑光材质处理，与尺身金属底色形成清晰对比，保证刻度的辨识度。装配阶段按照实际装配关系添加配合约束，主尺与游标滑动框添加滑动配合约束，还原卡尺的滑动测量动作，深度测量杆与滑动框添加固定约束，测量爪与对应主体部分做一体化特征合并，保证整体结构的装配逻辑与实物完全一致。建模过程中重点关注各测量面的形位公差还原，确保各测量工作面的平行度、垂直度特征符合游标卡尺的精度设计要求，同时对尺身的边角做符合实际加工工艺的圆角、倒角处理，避免出现尖锐直角的不符合生产实际的特征，整体模型既保证了结构的完整性，也还原了工业量具的严谨设计逻辑，可用于机械测量教学演示、量具结构认知、装配模拟等多种场景。
