牵引绞车滚轮支撑轮组装配结构

项目分类:通用机械零部件 发布时间:2021-11-21 ID:405010
  • 牵引绞车滚轮支撑轮组装配结构
  • 牵引绞车滚轮支撑轮组装配结构

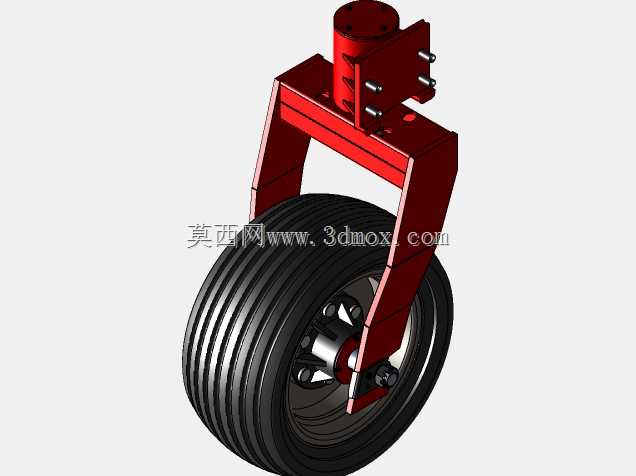

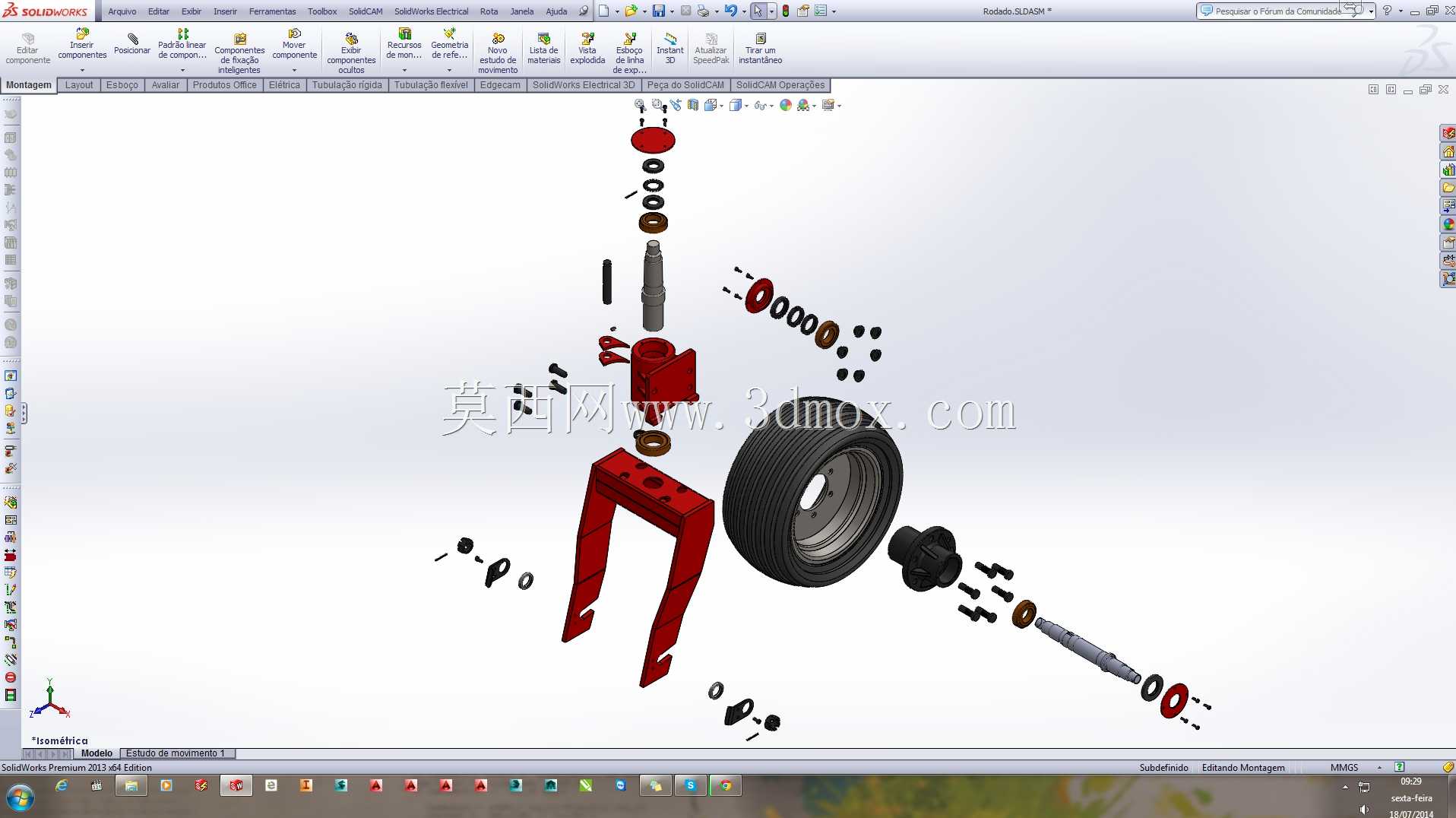

  这套轮组结构主要应用于小型牵引绞车的行走支撑端,是绞车在作业场地移位、短距离转场过程中承担整机载荷、实现滚动移动的核心部件,常见于户外抢险、小型设备拖运、仓储重物移位场景下的便携牵引绞车配套结构,区别于固定式安装的绞车结构,带该轮组的绞车无需额外吊装设备,单人即可推动完成作业点位的调整,适配非硬化平整场地的短距离移动需求。从结构拆分来看,整套组件包含U型安装支架、橡胶包覆滚轮、轮轴、轴向定位套、各类紧固螺栓、防松垫片、轴端挡圈、连接销轴几个核心部分,所有零件均采用同轴装配逻辑,轮轴贯穿滚轮中心孔,两端通过支架上的预制安装孔完成定位,轴向通过轴套与挡圈限制滚轮的窜动间隙,避免滚轮在滚动过程中出现偏磨、卡滞问题。

  设计过程中优先考虑了载荷传递路径的合理性,整机的重量通过绞车底部的安装座直接传递到U型支架的两个立板上,立板上的安装孔与轮轴采用过渡配合,避免轮轴在受载过程中出现转动磨损,轮轴与滚轮内孔之间预留了合适的转动间隙,滚轮外圈采用橡胶材质包覆,一方面可以降低滚动过程中的噪音,另一方面可以增大与地面的摩擦力,避免在硬质光滑地面出现打滑,同时橡胶层的缓冲作用可以吸收场地不平整带来的冲击载荷,保护绞车内部的传动结构不受震动损伤。安装边界方面,U型支架的两个立板间距与滚轮宽度匹配,支架顶部的安装面预留了与绞车底座连接的螺栓孔位,安装时无需对绞车原有底座做额外的焊接改造,直接通过螺栓紧固即可完成轮组的加装,

  轮组装配完成后整体突出绞车底座的高度经过匹配设计,保证绞车放置时滚轮最低点与地面接触,同时绞车底部的支撑脚预留2-3mm的离地间隙,推动时滚轮完全承载,静止放置时支撑脚接触地面承担载荷,避免滚轮长期受静载出现橡胶层永久变形。细节设计上,所有外露的紧固件均采用防松结构,螺栓配合弹簧垫圈使用,轴端采用开槽螺母配合开口销锁定,避免设备在移动过程中因为震动出现紧固件松脱的问题,滚轮两侧加装了防尘挡圈,可以阻挡场地中的泥沙、灰尘进入滚轮的转动配合面,减少转动副的磨损,延长部件的维护周期。在实际建模过程中,所有零件的配合公差均按照机械设计手册的推荐值选取,转动副采用间隙配合,紧固连接面采用过渡配合,装配完成后可以直接做运动仿真验证,

  模拟轮组在不同载荷下的滚动状态、干涉情况,排查支架立板与滚轮侧面的间隙是否合理,轮轴的受力变形量是否在许用范围内,确保结构落地加工后可以直接装配使用,不需要二次配做修配。这类轮组结构除了适配绞车之外,也可以经过尺寸调整后应用在其他小型移动设备的支撑端,比如小型空压机、移动焊接设备、便携工具箱的底部支撑,核心的设计逻辑都是通过滚动摩擦替代滑动摩擦,降低设备移位时的阻力,同时通过合理的载荷路径设计保证结构的承载能力,兼顾移动便捷性与静止放置的稳定性。
